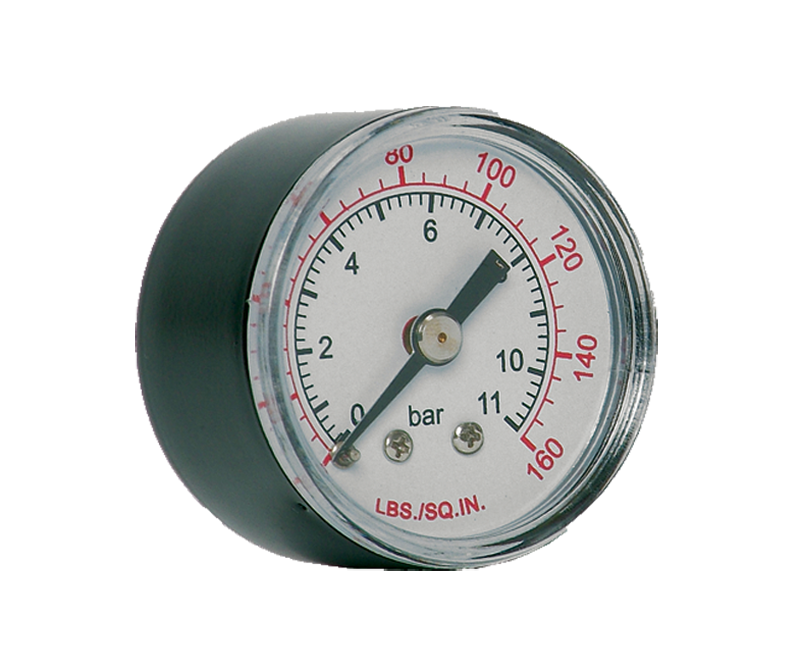

Medidor de pressão Medidor de pressão

Visão geral do produto

Os manômetros ROSS Controls são uma família de modelos compactos, com montagem inferior, projetados para uso com unidades ROSS FRL (filtro-regulador-lubrificador) e para monitoramento geral de sistemas pneumáticos. Disponíveis com conexões de 1/8" e 1/4" e faixas de pressão de 0-60 psi (0-4 bar) a 0-300 psi (0-20 bar), esses manômetros fornecem uma indicação visual precisa e em tempo real da pressão da linha pneumática em uma ampla gama de aplicações industriais.

Os manômetros da Série utilizam um mecanismo de tubo Bourdon comprovado, alojado em uma caixa durável. Os manômetros de mostrador seco são adequados para sistemas de pressão estável, onde a vibração é mínima. As variantes com líquido incorporam glicerina para amortecer a oscilação do ponteiro e suprimir a condensação interna, tornando-as a escolha preferida em ambientes com pulsação de pressão, vibração ou máquinas de alta frequência de operação.

Disponíveis nos modelos padrão (zona sombreada em verde) e com mostrador também sombreado em verde, os manômetros fornecem uma confirmação visual clara da pressão de operação em relação à faixa de trabalho pretendida. As opções de rosca NPT e métrica estão disponíveis nos modelos da série 5400A. Os manômetros são compatíveis com todas as unidades ROSS FRL e podem ser especificados como dispositivos de monitoramento em linha independentes em sistemas de distribuição de ar comprimido.

Para engenheiros de projeto e pessoal de manutenção que especificam acessórios pneumáticos, a série oferece uma solução econômica e confiável para indicação de pressão em locais de filtragem, regulação e monitoramento no ponto de uso em sistemas pneumáticos industriais.

Principais características de engenharia

• Configuração de porta de montagem inferior - Permite a montagem direta em reguladores ROSS FRL e unidades de filtro-regulador sem conexões ou adaptadores adicionais.
• Opções com fluido e sem líquido - Manômetros de mostrador sem fluido para sistemas de pressão estável; variantes com glicerina amortecem a oscilação do ponteiro em ambientes com vibração ou pressão pulsante.
• Ampla seleção de faixa de pressão - Múltiplas faixas de pressão disponíveis, de 0 a 60 psi (0 a 4 bar) a 0 a 300 psi (0 a 20 bar), para atender às diversas condições de operação do sistema.
• Mostrador de dupla escala - Leitura simultânea de psi e bar em um único mostrador, eliminando cálculos de conversão na fábrica e simplificando a conformidade com as especificações nacionais e métricas.
• Opção de Zona Sombreada em Verde - A faixa de operação sombreada em verde impressa no mostrador fornece confirmação visual imediata de que a pressão do sistema está dentro da faixa de operação projetada.
• Tamanhos de porta de 1/8" e 1/4" - Duas opções de tamanho de porta que atendem aos tamanhos de porta FRL padrão e a uma variedade de aplicações de monitoramento em manifold, em linha e em painel.
• Formato compacto - O diâmetro reduzido da caixa minimiza o tamanho da instalação, o que é importante em instalações FRL montadas em máquinas com grande concentração de dispositivos e em conjuntos de painéis pneumáticos compactos.
• Mecanismo de tubo Bourdon - Tecnologia de sensoriamento comprovada que proporciona precisão consistente e longa vida útil sem componentes eletrônicos ou necessidade de energia externa.

Especificações técnicas

Especificações gerais

Certificações e Conformidade

Aplicações e setores típicos

Sistemas de preparação de ar FRL

• Montagem direta nas unidades de filtro-regulador e filtro-regulador-lubrificador ROSS para fornecer indicação contínua de pressão na estação de preparação de ar e confirmação de que o equipamento a jusante está recebendo a pressão de alimentação regulada corretamente.
• Monitoramento da pressão em painéis pneumáticos individuais de máquinas, fornecendo aos operadores e à equipe de manutenção a confirmação visual da pressão de alimentação regulada, sem a necessidade de equipamentos de teste de pressão ou instrumentos portáteis.
• Conjuntos de manifolds com múltiplas estações, onde portas de medição individuais confirmam a pressão em cada zona de saída, permitindo a rápida identificação de perdas de pressão em sistemas de distribuição complexos.

Sistemas de cilindros e atuadores pneumáticos

• Monitoramento da pressão em linha nas linhas de alimentação dos cilindros pneumáticos para verificar se a pressão que gera força no atuador está dentro da faixa projetada para garantir uma saída de força e um tempo de ciclo consistentes.
• Monitoramento do fornecimento de ar comprimido para motores em acionamentos de esteiras transportadoras, atuadores rotativos e sistemas de indexação, onde a pressão de entrada constante é fundamental para manter as especificações de velocidade e torque.
• Circuitos pneumáticos de prensas e máquinas de estampagem, onde o monitoramento da pressão na válvula de alimentação garante que as forças de fechamento da prensa e de ejeção da peça atendam aos requisitos de produção.

Aplicações industriais e de processos em geral

• Instrumentação do painel de distribuição de ar comprimido para monitoramento da pressão de alimentação em grandes instalações, permitindo a identificação de quedas de pressão causadas por vazamentos ou tubulações de distribuição subdimensionadas.
• Painéis de controle de processos e automação que requerem indicação de pressão em formato reduzido em portas de alimentação de válvulas pneumáticas individuais.
• Bancadas de teste e equipamentos de controle de qualidade que exigem indicação precisa de pressão durante testes de vazamento, testes funcionais ou procedimentos de medição de fluxo.

Configuração de pedidos e números de modelo

Selecione o número do modelo com base no tamanho da porta, na faixa de pressão e no tipo de manômetro necessários. Todos os modelos são montados diretamente nas unidades ROSS FRL ou em portas NPT padrão.

Os modelos 5400A1xxx possuem uma porta inferior de 1/8" NPT. Os modelos 5400A2xxx possuem uma porta inferior de 1/4" NPT.

Manômetros preenchidos com líquido (glicerina) são recomendados para instalações sujeitas a vibração, pulsação de pressão ou ciclos rápidos de pressão.

As variantes do mostrador com tonalidade verde fornecem uma indicação visual da faixa de pressão operacional pretendida.

Para requisitos de rosca BSPP (G), entre em contato com a ROSS Controls para variantes de porta métrica.

Acessórios

Unidades de filtro-regulador-lubrificador ROSS FRL

Os manômetros da Série são acessórios de montagem direta para unidades de preparação de ar ROSS FRL. Os manômetros são instalados diretamente no corpo de ajuste do regulador usando a porta de montagem inferior, sem a necessidade de conexões adicionais.

Adaptadores para montagem em painel e em linha

As conexões NPT padrão e os adaptadores para montagem em painel permitem que os manômetros da Série sejam instalados em pontos de derivação em linha, blocos de distribuição ou recortes no painel em todo o sistema de distribuição de ar comprimido.

Produtos e acessórios relacionados

• Unidades FRL (Filtro-Regulador-Lubrificador) - Unidades completas de preparação de ar ROSS para filtragem, regulação de pressão e lubrificação de ar comprimido. https://www.rosscontrols.com/en/categories/990-air-preparation
• Válvulas de Controle Direcional Série 21 - Válvulas de controle direcional tipo poppet em linha para controle de sistemas pneumáticos. https://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• Silenciadores de escape - Silenciadores de alumínio para reduzir o ruído do escape pneumático. https://www.rosscontrols.com/en/series/90-silencers

Perguntas frequentes (FAQ)

P: Qual a diferença entre os manômetros a seco e os preenchidos com líquido desta série?

A: Os manômetros secos utilizam componentes internos preenchidos com ar e são adequados para sistemas com pressão estável e não pulsante. Os manômetros preenchidos com líquido (glicerina) amortecem o movimento do ponteiro causado por vibração ou pulsação de pressão, prolongando a vida útil do manômetro e melhorando a legibilidade em máquinas de alta frequência ou com vibração.

P: Quais são os tamanhos de porta disponíveis para os medidores da série?

A: Os medidores da Série estão disponíveis com portas de montagem inferior de 1/8" NPT (modelos 5400A1xxx) e 1/4" NPT (modelos 5400A2xxx).

P: Quais são as faixas de pressão oferecidas?

A: As faixas disponíveis incluem 0-60 psi (0-4 bar), 0-160 psi (0-11 bar), 0-200 psi (0-14 bar) e 0-300 psi (0-20 bar). Selecione a faixa mais próxima da pressão de operação desejada para obter melhor legibilidade e precisão.

P: O que indica a variante com mostrador verde?

A: Os manômetros de mostrador com tonalidade verde (como os modelos 5400A1907 e 5400A2015) possuem um arco verde impresso no mostrador que indica a faixa de pressão operacional correta. Isso permite que os operadores verifiquem rapidamente se a pressão do sistema está dentro da faixa projetada, sem precisar ler valores numéricos específicos.

P: Esses medidores são compatíveis com as unidades ROSS FRL?

R: Sim. Os medidores da Série são acessórios de montagem direta para as unidades de filtro-regulador e FRL da ROSS. A porta de montagem inferior se rosqueia diretamente na porta de medidor padrão dos corpos dos reguladores ROSS.

P: Esses medidores podem ser usados em equipamentos que não sejam da marca ROSS?

R: Sim. Os manômetros utilizam roscas NPT padrão e podem ser instalados em qualquer conexão pneumática compatível, porta de manifold ou adaptador de montagem em painel usando conexões hidráulicas padrão.

P: Com quais fluidos esses medidores são compatíveis?

A: Os manômetros da Série são projetados para uso com ar comprimido seco e filtrado. Eles não são projetados para uso com fluido hidráulico, produtos químicos agressivos ou vapor.

P: Qual é a pressão máxima nominal?

A: A faixa de medição mais alta disponível na série é de 0 a 300 psi (0 a 20 bar) para o modelo 5400A2012. Não exceda a pressão nominal de escala completa do manômetro selecionado.

P: Existem variantes BSPP (rosca G) disponíveis?

A: Para informações sobre as variantes de rosca métrica, entre em contato com a ROSS Controls pelo telefone (800) 438-7677 ou pelo site rosscontrols.com. Os modelos padrão de catálogo são enviados com roscas NPT.

P: O medidor é compatível com sistemas de ar lubrificados?

A: Os manômetros da Série são projetados para uso com ar comprimido filtrado. Em sistemas de ar lubrificado, certifique-se de que não haja acúmulo de névoa de óleo dentro da caixa do manômetro, o que pode prejudicar a legibilidade com o tempo.

P: Qual é o prazo de entrega padrão?

A: Os prazos de entrega padrão para quantidades de 10 unidades ou menos são normalmente de 3 a 4 semanas, com envios disponíveis em todos os Estados Unidos.

P: Posso obter um modelo CAD 3D para integração no projeto?

A: Entre em contato com a ROSS Controls para verificar a disponibilidade do modelo 3D das variantes do medidor da Série. A disponibilidade do modelo CAD pode ser confirmada nas páginas individuais dos produtos em rosscontrols.com.

Diretrizes de Instalação e Manutenção

• Instale os medidores com o mostrador visível a partir da posição normal de acesso do operador ou de manutenção. Evite a montagem em locais onde o mostrador esteja obstruído por tubulações, proteções da máquina ou painéis de proteção.
• Aplique selante de rosca (fita de PTFE ou composto para roscas de tubos) nas roscas NPT macho antes da instalação. Não aperte em excesso, pois o torque excessivo pode rachar a caixa do manômetro ou deformar a porta de conexão.
• Para medidores preenchidos com líquido, certifique-se de que o medidor esteja instalado na posição vertical (com a porta de entrada na parte inferior) para evitar que a glicerina entre em contato com o mostrador.
• Não exceda a pressão máxima nominal do manômetro instalado. Instale um dispositivo de alívio de pressão ou um regulador a montante se a pressão de alimentação puder exceder a escala completa do manômetro.
• Em instalações de máquinas vibratórias, utilize variantes de manômetros preenchidos com líquido e considere conexões de mangueiras flexíveis para isolar o manômetro da vibração mecânica transmitida através de tubulações rígidas.
• Inspecione periodicamente os medidores para verificar se há rachaduras nos mostradores, danos na caixa ou leituras imprecisas. Substitua os medidores que apresentarem sinais de danos mecânicos ou desvios de calibração.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

O suporte técnico global está disponível através dos escritórios da ROSS nos EUA (sede em Ferndale, Michigan), Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Para obter informações sobre configuração de produtos, suporte técnico e localização de distribuidores, entre em contato com a ROSS Controls USA pelo telefone +1-248-764-1800 ou visite rosscontrols.com.

Para obter dados técnicos completos, desenhos dimensionais e acesso ao configurador de produtos, visite a página de produtos da ROSS Controls ou entre em contato com a ROSS Controls pelo telefone (800) 438-7677.

Baixe o catálogo: https://www.rosscontrols.com/en/series/176-pressure-gauge
