Manômetro Diferencial Manômetro Diferencial

Visão geral do produto

A ROSS Controls fornece manômetros de pressão diferencial para monitorar a condição dos elementos filtrantes FRL. Esses manômetros medem a queda de pressão através do elemento filtrante — a diferença entre a pressão de entrada e a de saída — e fornecem uma indicação visual da saturação do filtro. À medida que um elemento filtrante se satura com partículas, a queda de pressão aumenta; o manômetro em série indica quando o elemento atingiu o limite de serviço e precisa ser substituído.

A série inclui dois tipos de manômetros: o manômetro deslizante pequeno (modelos R-A60F-28 e R-K103-151) e o manômetro de dupla face grande (modelos R-106-35, R-106-35E e R-106-35EC). O manômetro de dupla face grande exibe simultaneamente as pressões de entrada e saída em arcos graduados com código de cores, proporcionando uma comparação visual imediata das condições de entrada e saída. Os modelos R-106-35E e R-106-35EC adicionam uma saída de interruptor reed para indicação elétrica remota da carga do filtro – configurações normalmente aberta (NA) e normalmente fechada (NF), respectivamente.

Sem um manômetro diferencial, a substituição do elemento filtrante é realizada de acordo com um calendário programado, independentemente da condição real de carga. Isso pode resultar na substituição prematura de elementos ainda funcionais (aumentando o custo de manutenção) ou na operação contínua com um elemento excessivamente carregado (causando perdas por queda de pressão e fluxo insuficiente a jusante). A Série oferece capacidade de manutenção baseada em condições, garantindo que os elementos filtrantes sejam substituídos com base na condição real, em vez de intervalos de tempo arbitrários.

Cinco variantes de modelo abrangem aplicações que vão desde monitoramento visual compacto (R-A60F-28) até monitoramento visual em larga escala com saída de alarme PLC remota (R-106-35E, R-106-35EC). Engenheiros que especificam sistemas FRL para aplicações onde o monitoramento da perda de pressão do ar comprimido é crítico encontrarão nesta série um elemento essencial do pacote completo de preparação de ar.

Principais características de engenharia

• Manutenção de filtros baseada em condições - Indica a carga real do elemento filtrante em vez do tempo cronológico, permitindo a substituição somente quando necessário e evitando substituições prematuras e a operação com elementos excessivamente carregados.
• Visor duplo de pressão de entrada e saída - Os modelos grandes com visor duplo (série R-106-35) exibem simultaneamente a pressão de entrada e de saída em um único visor, permitindo a avaliação visual imediata da queda de pressão no elemento filtrante.
• Saída de interruptor reed para alarme remoto - Os modelos R-106-35E (normalmente aberto) e R-106-35EC (normalmente fechado) fornecem uma saída de interruptor reed elétrico que é ativada no limite de carga do filtro, permitindo a indicação remota de alarme via CLP ou sistema de controle sem inspeção física do medidor.

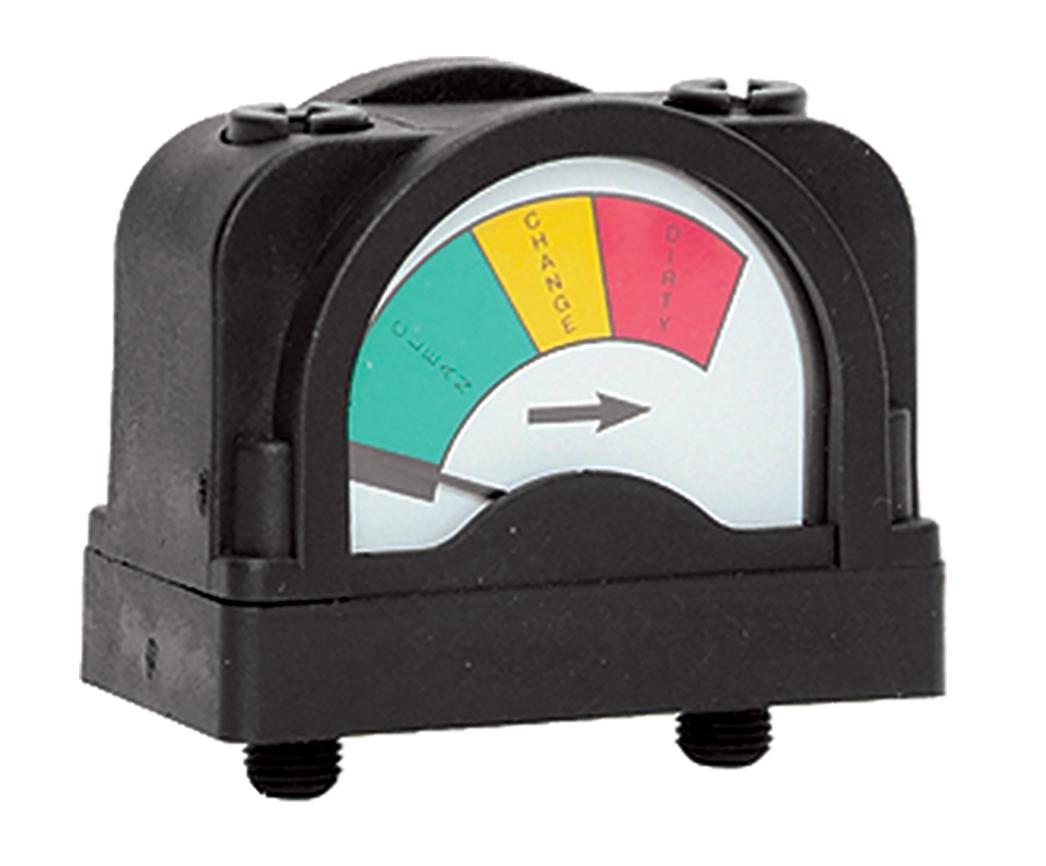

• Zonas de medição com código de cores - O grande medidor de dupla face apresenta zonas indicadoras com código de cores (arcos verde, amarelo e vermelho) para identificação visual clara da condição do elemento filtrante à distância, reduzindo o tempo de inspeção em instalações FRL com vários conjuntos de filtros.
• Dois tamanhos de medidor - Formatos de medidor deslizante pequenos (R-A60F-28, R-K103-151) para instalações compactas e formato de medidor de dupla face grande (série R-106-35) para monitoramento visual proeminente, fornecendo o tamanho de medidor apropriado para cada aplicação.
• Compatível com toda a linha de produtos ROSS FRL - Os manômetros de pressão diferencial da série são projetados para uso com conjuntos de filtros ROSS FRL das famílias de produtos Bantam, Miniatura, Médio, Grande, MD3, MD4 e de Alta Capacidade.

Especificações técnicas

Especificações gerais

Classificações de temperatura

Os manômetros de pressão diferencial da Série são projetados para instalação no fluxo de ar comprimido em conjuntos de filtros FRL, dentro de condições de temperatura industrial padrão.

Importante: Verifique a compatibilidade da temperatura do medidor com a instalação específica do filtro FRL, especialmente para conjuntos de copo metálico onde a temperatura do meio filtrante pode atingir 80°C (175°F).

Dados Elétricos (Válvulas Piloto Solenoides)

Os modelos R-106-35E e R-106-35EC incluem uma saída elétrica com interruptor reed. Os interruptores reed são saídas de contato seco que não requerem fonte de alimentação interna.

Opções de conexão elétrica

Certificações e Conformidade

Aplicações e setores típicos

Programas de Manutenção Baseados em Condição

• Conjuntos de filtros FRL em toda uma grande instalação de fabricação equipados com grandes medidores de dupla face R-106-35, permitindo que os técnicos de manutenção avaliem a carga do filtro durante inspeções de rotina sem remover os elementos filtrantes para inspeção visual.
• Instalações de filtros MD3 e MD4 em instalações de processo contínuo com manômetros R-106-35E, fornecendo saída de interruptor reed para um sistema SCADA para indicação remota de alarme de carga do filtro, eliminando a necessidade de inspeção física do manômetro em cada local de filtro.
• Conjuntos de filtros de alta capacidade em salas de compressores, onde os indicadores de nível R-K103-151 fornecem uma indicação visual compacta da carga sem exigir espaço adicional no painel em instalações de estações de compressores já congestionadas.

Indústria Farmacêutica e de Processamento de Alimentos

• Elementos filtrantes FRL em sistemas de suprimento de ar para salas limpas farmacêuticas são monitorados com medidores R-106-35EC (interruptor reed normalmente fechado) conectados a sistemas de gerenciamento predial para gerar ordens de serviço de manutenção automáticas quando a saturação do filtro atinge o limite de serviço.
• Filtros de ar comprimido para processamento de alimentos com manômetros de dupla face grandes para R-106-35, que fornecem indicação visual imediata e codificada por cores do status do filtro aos operadores durante as inspeções na linha de produção, auxiliando em programas de gerenciamento da qualidade do ar para segurança alimentar.
• Diversas estações de filtragem em instalações de produção de bebidas são monitoradas com saídas de medidores R-106-35E conectadas a um painel de alarme PLC central para monitoramento consolidado do status dos filtros em toda a instalação.

Fabricação automotiva e geral

• Conjuntos de filtros FRL em células de soldagem robótica com medidores deslizantes pequenos R-A60F-28 para indicação compacta e econômica da condição do filtro em vários pontos de alimentação da célula.
• Conjuntos de filtros de alto fluxo Full-Size e MD4 em sistemas de alimentação de linhas de pintura com manômetros R-106-35E, fornecendo saída de alarme remota para sistemas de supervisão da linha de pintura, garantindo que a qualidade consistente da tinta não seja degradada por sobrecarga do filtro que cause quedas de pressão.
• Os conjuntos de filtros de tamanho médio nas linhas de montagem recebem medidores deslizantes R-K103-151, permitindo que os operadores identifiquem a condição do filtro rapidamente, sem precisar esperar pela inspeção de manutenção.

Gestão de Energia e Auditoria de Ar Comprimido

• Medidores de pressão diferencial foram instalados em todos os filtros FRL em um programa de auditoria de ar comprimido para quantificar as perdas de pressão em todo o sistema devido à sobrecarga dos filtros, identificando os filtros mais sobrecarregados para substituição prioritária e recuperação de energia.
• Os grandes manômetros de dupla face R-106-35 nos bancos de filtros principais de preparação de ar permitem que os engenheiros de instalações correlacionem os padrões de carregamento dos filtros com as horas de operação do compressor e as tendências de consumo de ar para otimização dos intervalos de manutenção.
• Manômetros R-106-35E com saídas de interruptor reed conectados a sistemas de gerenciamento de energia para monitorar a frequência de substituição do filtro e calcular os custos de energia do ar comprimido atribuíveis à elevada queda de pressão do filtro.

Configuração de pedidos e números de modelo

A seleção do manômetro diferencial da Série é feita com base no tamanho do manômetro e na necessidade de saída elétrica remota. Cinco modelos atendem a todos os requisitos de aplicação, desde monitoramento visual compacto até integração remota de alarmes elétricos.

Selecione R-A60F-28 ou R-K103-151 para instalações compactas que exigem indicação apenas visual em conjuntos de filtros pequenos.

Selecione R-106-35 para uma indicação visual destacada em conjuntos de filtros maiores (Tamanho Completo, MD3, MD4), onde o grande visor de dupla face é visível à distância.

Selecione R-106-35E (normalmente aberto) quando for necessária uma saída de alarme remota do CLP e a entrada do CLP estiver configurada para um sinal de alarme de contato fechado.

Selecione R-106-35EC (normalmente fechado) quando a entrada do CLP estiver configurada para um sinal de alarme de contato aberto (à prova de falhas), onde a perda do circuito do interruptor reed também aciona o alarme.

Verifique as especificações dos contatos do interruptor reed em relação às especificações do circuito de controle antes de conectar o R-106-35E ou o R-106-35EC aos sistemas de controle.

Consulte a ficha técnica específica do modelo do filtro FRL para identificar o tamanho e a localização da porta do manômetro para a instalação correta do manômetro de pressão diferencial.

Acessórios

Resumo da Seleção do Modelo da Série

Selecione com base no tamanho do medidor, tipo de visor e requisitos de saída remota.

Acessórios FRL complementares

Gestão completa do estado do filtro com acessórios adicionais.

Produtos e acessórios relacionados

• Série 163 de Drenos Automáticos Externos - Dreno automático operado por flutuador para copos de filtro FRL de tamanho normal, alta capacidade, MD3 e MD4, usado em conjunto com manômetros de pressão diferencial para gerenciamento completo da manutenção do filtro. https://www.rosscontrols.com/en/series/163-full-size-high-capacity-md3-md4
• Drenos eletrônicos da série 164 - Dreno eletrônico programável para copos de filtro FRL, complementando o monitoramento de condição por manômetro diferencial. https://www.rosscontrols.com/en/series/164-electronically-controlled-drains
• Blocos de Portas Série 173 MD3 e MD4 - Portas terminais para conjuntos FRL MD3 e MD4, onde blocos de portas extras entre os módulos fornecem pontos de conexão auxiliares para a instalação de manômetros de pressão diferencial. https://www.rosscontrols.com/en/series/173-md3-md4
• Filtros da Série Full-Size FRL - Os filtros da Série Full-Size da ROSS possuem manômetros de pressão diferencial que monitoram a condição do elemento filtrante. https://www.rosscontrols.com/en/categories/59-frl-accessories
• Kit de Conectores e Suportes da Série 169 - Acessórios de montagem modular para sistemas FRL de tamanho médio e grande que incorporam manômetros de pressão diferencial da Série 169. https://www.rosscontrols.com/en/series/169-mid-size-full-size

Perguntas frequentes (FAQ)

P: Como um manômetro diferencial indica a condição do filtro?

A: Um manômetro diferencial mede a diferença de pressão entre a entrada e a saída do filtro. Quando o elemento filtrante está limpo, a queda de pressão é mínima e o manômetro indica um valor baixo. À medida que o elemento se satura com partículas, a restrição ao fluxo aumenta e a diferença de pressão (pressão diferencial) também aumenta. Quando a leitura atinge o limite de serviço marcado no manômetro, o elemento precisa ser substituído. O manômetro fornece uma indicação direta e em tempo real da condição do filtro.

P: Qual a diferença entre R-106-35, R-106-35E e R-106-35EC?

A: Os três são manômetros diferenciais de dupla face de grande porte com o mesmo visor. O R-106-35 é apenas visual. O R-106-35E adiciona um interruptor reed com contatos normalmente abertos (NA) que se fecham quando o limite de saturação do filtro é atingido, fornecendo uma saída de alarme elétrico para um CLP ou relé. O R-106-35EC possui o mesmo interruptor reed, mas com contatos normalmente fechados (NF) que se abrem no limite – a configuração preferida para circuitos de alarme à prova de falhas.

P: O que é um interruptor reed e como ele funciona no R-106-35E/EC?

A: Um interruptor reed é um interruptor de contato seco acionado magneticamente, encapsulado em uma cápsula de vidro selada. No modelo R-106-35E/EC, o mecanismo indicador do manômetro ativa o interruptor reed quando a leitura da pressão diferencial atinge o limite de serviço. O interruptor reed proporciona um contato elétrico limpo que pode ser conectado a uma entrada digital de um CLP, bobina de relé ou indicador de alarme sem qualquer conexão elétrica com o corpo do manômetro.

P: Em qual diferencial de pressão o interruptor reed R-106-35E é ativado?

A: Entre em contato com a ROSS Controls pelo telefone (800) 438-7677 para obter o ponto de ajuste específico de ativação da pressão diferencial para os modelos de interruptor reed. O limite de ativação corresponde à recomendação de intervalo de serviço para os elementos filtrantes ROSS FRL.

P: O medidor em série pode ser usado com todos os tamanhos de filtro ROSS FRL?

R: Sim. Os medidores da Série são projetados para uso em toda a linha de filtros ROSS FRL, incluindo os filtros das Séries Bantam, Miniatura, Médio, Grande, MD3, MD4 e de Alta Capacidade. Verifique a compatibilidade do tamanho da porta do medidor com a ficha técnica específica do modelo do filtro.

P: Qual a vantagem do medidor de dupla face grande R-106-35 em relação ao medidor deslizante pequeno?

A: O manômetro duplo de grandes dimensões R-106-35 exibe simultaneamente a pressão de entrada e de saída em arcos separados com código de cores, tornando a diferença de pressão imediatamente clara à primeira vista e visível a uma distância maior. Os manômetros deslizantes menores (R-A60F-28, R-K103-151) são mais compactos, mas oferecem menor destaque visual, sendo adequados para instalações onde a visibilidade do manômetro é menos crítica ou o espaço é limitado.

P: O medidor de série é obrigatório em todas as instalações de FRL?

A: O medidor da Série é opcional, mas altamente recomendado para qualquer instalação de FRL onde os intervalos de manutenção do filtro não podem ser previstos com segurança apenas pela experiência operacional, ou onde a carga do filtro afeta o desempenho do equipamento de produção. Em instalações onde a qualidade do ar comprimido é crítica (processamento de alimentos, indústria farmacêutica, pintura), o medidor fornece uma valiosa camada de monitoramento de condição.

P: A saída do interruptor reed R-106-35E pode ser conectada diretamente a uma entrada de CLP de 24 VCC?

A: Os interruptores reed são normalmente classificados para correntes baixas, compatíveis com entradas digitais de CLP. Verifique as especificações de contato do interruptor reed R-106-35E com a ROSS Controls antes de conectá-lo a qualquer circuito de controle. Não exceda a corrente ou a tensão nominal de contato.

P: A leitura do manômetro muda se a pressão de entrada mudar?

R: Sim. A pressão diferencial através do elemento filtrante depende tanto da vazão quanto da carga do filtro. Alterações na pressão de entrada que alteram a vazão modificarão a leitura da pressão diferencial, mesmo sem qualquer alteração na carga do filtro. Interprete as leituras do manômetro considerando as condições normais de pressão e vazão de operação do sistema.

P: Existe uma versão do medidor com saída de 4 a 20 mA para integração com SCADA?

A: O catálogo da Série oferece atualmente saídas de interruptor reed nos modelos R-106-35E e R-106-35EC. Para requisitos de saída analógica de 4 a 20 mA, entre em contato com a ROSS Controls pelo telefone (800) 438-7677 para discutir as opções disponíveis.

P: Posso instalar um medidor de série em um conjunto FRL existente que atualmente não possui um?

R: Sim. Os corpos de filtro ROSS FRL incluem portas dedicadas para manômetros (NPT de 1/8 ou 1/4 de polegada) tanto na entrada quanto na saída para conexão de manômetros de pressão diferencial. Consulte a ficha técnica específica do filtro FRL para obter informações sobre a localização e o tamanho das portas dos manômetros.

P: Qual o preço do medidor grande de dupla face com interruptor reed normalmente aberto?

A: O modelo R-106-35E (medidor grande de dupla face com interruptor reed normalmente aberto) custa US$ 304,50. O modelo R-106-35 (apenas visual, sem interruptor reed) custa US$ 249,25. O modelo R-A60F-28 (medidor deslizante pequeno) custa US$ 45,25.

Diretrizes de Instalação e Manutenção

• Identifique a porta de entrada e a porta de saída do manômetro no corpo do filtro FRL (normalmente portas NPT de 1/8 ou 1/4 de polegada na parte frontal e traseira da carcaça do filtro).
• Certifique-se de que o sistema esteja despressurizado antes de instalar as conexões do manômetro.
• Conecte a porta de alta pressão do manômetro diferencial à porta de entrada do filtro.
• Conecte a porta de baixa pressão do manômetro diferencial à porta de saída do filtro.
• Aplique fita de PTFE ou selante de rosca apropriado em todas as conexões de porta de manômetro NPT.
• Aperte as conexões do manômetro de acordo com os valores de torque padrão para portas de manômetro pneumático. Não aperte em excesso.
• Pressurize o sistema e verifique se não há vazamentos nas conexões dos manômetros.
• Confirme se o manômetro indica uma pressão diferencial próxima de zero com um elemento filtrante novo e limpo instalado.
• Para os modelos de interruptor reed (R-106-35E e R-106-35EC): conecte os fios do interruptor reed ao circuito de controle conforme o diagrama de fiação na documentação do medidor. Verifique o estado correto do contato (NA ou NF) em relação à configuração de entrada do CLP.
• Registre a leitura da pressão diferencial basal na inicialização para referência durante o monitoramento.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

Suporte técnico global disponível através dos escritórios da ROSS nos EUA, Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Contate a ROSS Controls USA pelo telefone (800) 438-7677 ou visite rosscontrols.com para configuração de produtos, suporte técnico e serviços de localização de distribuidores.

Para obter o catálogo completo de acessórios FRL, desenhos dimensionais do medidor e instruções de instalação, visite rosscontrols.com ou entre em contato com a ROSS Controls pelo telefone (800) 438-7677.
