Eletro-Guarda Sistema de Isolamento de Energia - Elétrico, Pneumático, Hidráulico

Visão geral do produto

O sistema ElectroGuard da ROSS Controls é uma solução abrangente e pré-projetada de isolamento de energia que integra o isolamento de energia elétrica, pneumática e hidráulica em um único sistema selado e certificado de fábrica. Ao centralizar todas as funções de isolamento de energia e fornecer estações de bloqueio remoto (RLS) de baixa tensão em cada ponto de acesso da máquina, o ElectroGuard simplifica drasticamente o procedimento de bloqueio/etiquetagem (LOTO) para operadores de máquinas e pessoal de manutenção, melhorando a conformidade e reduzindo o tempo necessário para realizar o isolamento com segurança.

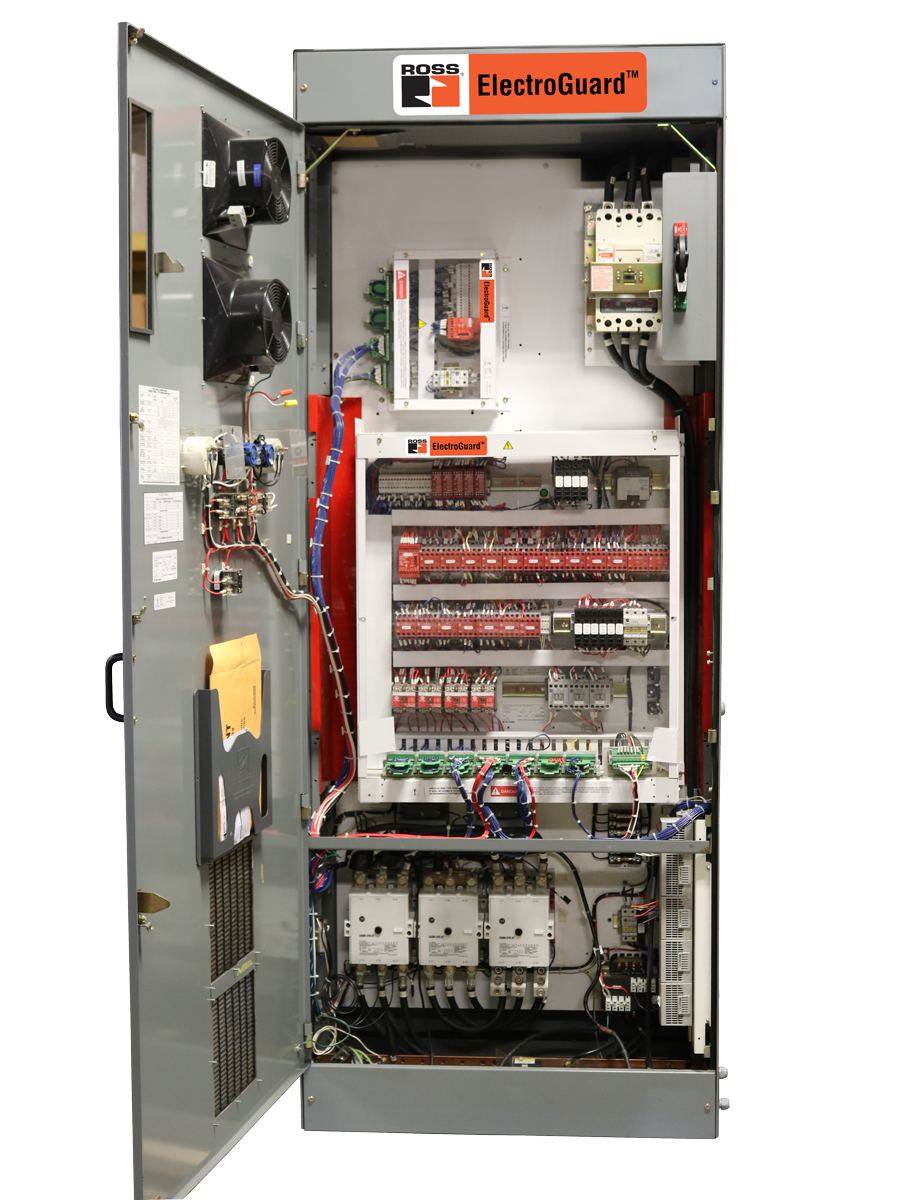

O sistema ElectroGuard padrão inclui um Painel de Controle Principal que abriga o conjunto do contator de isolamento elétrico, a lógica de controle de segurança baseada em CLP, a válvula de isolamento pneumática (opcional) e a válvula de isolamento hidráulica (opcional). Estações de Bloqueio Remoto (RLS) alimentadas por baixa tensão de 24 VCC provenientes do Painel de Controle Principal estão localizadas em cada ponto de acesso da máquina. Quando um operador precisa de acesso, ele aciona a RLS de baixa tensão em vez de se deslocar fisicamente até o painel elétrico principal e acionar uma chave seccionadora de alta tensão, eliminando o risco de arco elétrico associado à operação de chaves seccionadoras elétricas principais sob carga.

Os sistemas ElectroGuard são selados em fábrica e certificados na Categoria de Segurança 4 / PL e de acordo com a norma ISO 13849-1, o nível mais alto de desempenho de segurança funcional. A arquitetura redundante e de automonitoramento do sistema detecta falhas nos contatores de isolamento, circuitos de detecção de tensão e contator de aterramento antes que elas possam resultar em perda da função de segurança. O recurso de contator de aterramento conecta as linhas elétricas isoladas a um aterramento isolado dedicado após a verificação do isolamento, fornecendo proteção contra acoplamento capacitivo, regeneração inercial e outras fontes de tensão residual.

Os sistemas ElectroGuard estão disponíveis em configurações de zona única e multizona. Os sistemas de zona única suportam até 6 Estações de Bloqueio Remoto (ou até 13 com um Painel de Interface RLS externo). Os sistemas multizona suportam até 8 zonas controladas independentemente, com um total de 69 estações RLS e 32 pontos de isolamento de fonte de energia por sistema. A capacidade multizona permite que a equipe bloqueie apenas a zona específica da máquina que precisa acessar, em vez de desligar a máquina inteira, melhorando significativamente a produtividade.

Principais características de engenharia

• Isolamento Multienergético Integrado - Isola energia elétrica (208 a 600 V CA, 43 a 1250 A), energia pneumática (30 a 120 psig) e energia hidráulica (até 5000 psig) em um único sistema com uma interface de operador unificada. Elimina a necessidade de procedimentos de bloqueio separados para cada tipo de energia.
• Certificação de Segurança Categoria 4 / PL e - Lacrado de fábrica e certificado segundo a norma ISO 13849-1, Categoria de Segurança 4, Nível de Desempenho e, o nível de segurança funcional mais elevado possível. A arquitetura do sistema é redundante e automonitorada, com detecção de falhas antes que possam resultar em uma partida inesperada da máquina.
• Estações de bloqueio remoto em pontos de acesso - Estações de bloqueio remoto de baixa tensão (24 VCC) estão localizadas em cada ponto de acesso da máquina, permitindo que os operadores iniciem e verifiquem o isolamento sem precisar se deslocar até um painel elétrico principal. Os operadores podem acionar um dispositivo de baixa potência sem se expor ao risco de arco elétrico dos disjuntores de alta tensão.
• Indicação de Sistema Isolado - Uma luz indicadora de Sistema Isolado em cada Estação de Bloqueio Remoto fornece a confirmação de que todas as fontes de energia controladas pelo sistema ElectroGuard foram verificadas como isoladas. Essa indicação elimina a dependência de suposições do operador ou confirmações verbais.
• Contator de aterramento para proteção contra energia residual - Após a verificação do isolamento elétrico, o contator de aterramento conecta as linhas isoladas a um aterramento isolado dedicado, fornecendo proteção contra acoplamento capacitivo de condutores energizados adjacentes, regeneração inercial de motores e outras fontes de tensão residual que possam causar ferimentos após o isolamento.
• Monitor de Perda de Aterramento - Monitora continuamente a integridade do aterramento de proteção do sistema. Detecta a perda de aterramento do sistema, o que poderia comprometer a eficácia da função do contator de aterramento. A perda de aterramento é detectada como uma falha do sistema, evitando a confirmação falsa de isolamento seguro.
• Arquitetura de controle redundante e com automonitoramento - A lógica de controle de segurança baseada em PLC monitora todos os contatores de isolamento, circuitos de detecção de tensão, contatores de aterramento e sensores de pressão em módulos de isolamento pneumáticos e hidráulicos. As falhas são detectadas a tempo de evitar a perda da função de segurança, atendendo aos requisitos de cobertura de diagnóstico da Categoria 4 / PL e.
• Capacidade Multizona - Os sistemas multizona permitem até 8 zonas de isolamento independentes com um total de até 69 Estações de Bloqueio Remoto (LOTO), possibilitando o isolamento em nível de zona. O pessoal acessa apenas a zona necessária, enquanto as demais zonas da máquina permanecem operacionais, reduzindo significativamente o tempo de inatividade relacionado ao LOTO.
• Maior vida útil em ciclos do que os desconectores mecânicos - O isolamento elétrico utiliza contatores em vez de chaves de desconexão rotativa mecânicas, proporcionando uma vida útil em ciclos significativamente maior. Eventos de bloqueio e etiquetagem (LOTO) que ocorrem dezenas de vezes por turno desgastam rapidamente os desconectores mecânicos; o isolamento baseado em contatores elimina essa necessidade de manutenção.
• Design modular, pré-cabeado e selado de fábrica - Todos os painéis do sistema são montados, cabeados e testados na fábrica antes do envio. O design modular permite uma instalação rápida com fiação mínima em campo. Os painéis selados de fábrica mantêm a integridade do sistema e fornecem evidências de violação para verificação contínua de conformidade.
• Bloqueio/Etiquetagem de Ponto Único ( SPLO) - Isola simultaneamente a energia elétrica, pneumática e hidráulica a partir de uma única ação do operador na Estação de Bloqueio Remoto, reduzindo o tempo de bloqueio em até 70 segundos em comparação com os procedimentos tradicionais de bloqueio/etiquetagem multiponto. Estudos mostram que os sistemas SPLO reduzem significativamente o tempo de desobstrução de bloqueios, melhorando o tempo de atividade.

Especificações técnicas

Especificações gerais

Classificações de temperatura

Os painéis do sistema ElectroGuard são projetados para ambientes industriais internos. A classificação NEMA do invólucro determina o nível de proteção ambiental.

Importante: Os componentes eletrônicos do sistema ElectroGuard não são adequados para instalações externas sem as devidas melhorias na caixa de proteção ambiental. Para instalações externas ou em temperaturas extremas, entre em contato com a ROSS Controls.

Certificações e Conformidade

Aplicações e setores típicos

Fabricação de automóveis

• Em oficinas de funilaria e pintura, células de soldagem robótica onde múltiplas fontes de energia (elétrica, pneumática e hidráulica) precisam ser isoladas antes da manutenção do robô, da programação do painel de controle ou da troca de dispositivos de fixação, o ElectroGuard permite o isolamento em nível de zona de células robóticas específicas, enquanto as células adjacentes continuam a produção.
• Linhas de prensagem com múltiplas máquinas, onde o acesso para manutenção de uma máquina individual exige o isolamento dos sistemas de energia elétrica, pneumática e hidráulica dessa máquina, sem interromper toda a linha de transferência.
• Em cabines de pintura, esteiras transportadoras e sistemas automatizados que exigem acesso frequente para manutenção e os procedimentos tradicionais de bloqueio e etiquetagem (LOTO) causam tempo de inatividade inaceitável, o sistema de bloqueio de ponto único da ElectroGuard reduz significativamente o tempo de acesso.
• Circuitos de fixação hidráulica em linhas de montagem, combinados com ferramentas pneumáticas e interfaces elétricas para robôs, exigem isolamento simultâneo de múltiplas energias em nível de zona para manutenção de rotina e alterações de configuração.

Processamento de aço e metais

• Os laminadores de aço possuem circuitos complexos de energia elétrica, pneumática e hidráulica. A capacidade multizona do ElectroGuard permite o isolamento de laminadores individuais enquanto os demais permanecem em operação, reduzindo o tempo de inatividade da produção relacionado ao bloqueio e etiquetagem (LOTO).
• Os circuitos hidráulicos e elétricos da máquina de fundição contínua exigem isolamento frequente em nível de zona para substituição de rolos, manutenção da barra de pulverização e trabalho no segmento de endireitamento.
• Tesouras hidráulicas, rolos de pressão e cintas de tensão em linhas de processamento de alumínio e aço com múltiplos tipos de energia, exigindo isolamento simultâneo antes do acesso para manutenção.

Máquinas-ferramenta e metalurgia

• Centros de usinagem CNC com fixação hidráulica, remoção pneumática de cavacos e servomotores elétricos. O ElectroGuard proporciona isolamento em ponto único para os três tipos de energia antes da entrada na zona de usinagem para configuração ou manutenção.
• Linhas de transferência com múltiplas estações que exigem isolamento em nível de zona. Diferentes equipes de manutenção podem acessar diferentes estações simultaneamente usando configurações ElectroGuard multizona.
• Grandes máquinas de retificação e brunimento com acionamentos hidráulicos de mesa, refrigeração pneumática e acionamentos elétricos de eixos, que requerem isolamento integrado para operações de dressagem e troca de rebolos.

Plásticos e Processamento Químico

• Máquinas de moldagem por injeção de plástico com energia elétrica, hidráulica e pneumática que requerem isolamento total ou parcial para troca de molde, purga e manutenção da rosca.
• Linhas de extrusão com múltiplas zonas isoláveis independentemente, onde os operadores precisam acessar seções específicas (matriz, trocador de tela, granulador) sem interromper toda a linha.
• Equipamentos de processo químico com atuadores de válvulas pneumáticos e hidráulicos, além de acionamentos elétricos, que exigem isolamento integrado antes da manutenção de atuadores, válvulas ou acionamentos em ambientes de processo perigosos.

Processamento de Alimentos e Bebidas

• Linhas de processamento de alimentos que exigem paradas frequentes para higienização, com isolamento simultâneo de acionamentos elétricos, transportadores pneumáticos e equipamentos de moldagem hidráulica, apresentam um sistema de bloqueio de ponto único (SBL) da ElectroGuard especialmente valioso em situações onde o acesso rápido à linha para higienização é crucial.
• Linhas de embalagem com energia pneumática, hidráulica e elétrica, onde vários operadores podem precisar de acesso simultâneo a diferentes seções da linha, exigindo estações RLS individuais em cada ponto de acesso.
• Equipamentos de fabricação de cerveja, destilação e engarrafamento com circuitos multienergéticos complexos que exigem procedimentos de isolamento padronizados em máquinas semelhantes em toda a instalação.

Montagem geral e fabricação discreta

• Automação de montagem com fontes de energia pneumáticas e elétricas, onde os operadores precisam de acesso frequente para carregamento de peças, desobstrução de peças presas e troca de ferramentas. O sistema RLS de baixa tensão da ElectroGuard elimina o risco de arco elétrico da operação de desconexão tradicional.
• Em áreas de produção de alta densidade, onde várias máquinas compartilham espaços adjacentes, os procedimentos de bloqueio e etiquetagem (LOTO) devem ser claros, específicos para cada máquina e de rápida execução para minimizar o impacto na produção.
• Instalações que padronizam seu sistema LOTO em vários tipos de máquinas para reduzir a carga de treinamento do operador e melhorar a consistência dos procedimentos.

Configuração de pedidos e números de modelo

Os sistemas ElectroGuard são configurados sob medida com base na corrente elétrica nominal, número de fontes de energia, número de estações de bloqueio remoto, configuração de zonas e tipo de gabinete. Entre em contato com a ROSS Controls para projeto e orçamento do sistema.

Os sistemas ElectroGuard são montados, cabeados e testados em fábrica antes do envio. Forneça à ROSS Controls o consumo de corrente elétrica da máquina, o número de fontes de energia a serem isoladas, o número e a localização dos pontos de acesso e os requisitos de zona para o projeto do sistema.

Um atraso de tempo selecionável (ajustável de 1 a 30 segundos) está disponível para aplicações que exigem um atraso definido entre o comando de isolamento e a confirmação do estado seguro.

As opções de proteção do circuito derivado incluem nenhuma proteção (apenas nos terminais de entrada da linha), desconexão por fusível ou disjuntor, dependendo dos requisitos de instalação.

As estações de bloqueio remoto suportam entrada de conduíte tanto pela parte superior quanto pela inferior, opções de desconexão rotativa com trava ou chave embutida, e luzes indicadoras de status de isolamento brancas ou verdes.

Para sistemas multizona, entre em contato com a ROSS Controls para obter informações sobre a configuração do Painel de Controle de Saída (OCP) e do Painel de Interface da Estação de Bloqueio Remoto (RIP) necessária para a aplicação específica.

Os sistemas ElectroGuard são compatíveis com a integração das válvulas de segurança pneumáticas ROSS DM2 para isolamento pneumático e das válvulas de segurança hidráulicas ROSS HBB para isolamento hidráulico, proporcionando uma solução completa de isolamento multienergético projetada pela ROSS.

Acessórios

Módulo de Isolamento Pneumático (PIP)

Módulo opcional para isolamento pneumático de energia integrado ao Painel de Controle Principal ElectroGuard. Inclui válvula pneumática com classificação de segurança e sensores de pressão redundantes para verificar o isolamento. Opera com pressão de 30 a 120 psig e opções de portas de 3/4" ou 1". Controlado e monitorado pelo CLP de segurança ElectroGuard.

Módulo de Isolamento Hidráulico (HIP)

Módulo opcional para isolamento de energia hidráulica integrado ao Painel de Controle Principal ElectroGuard. Inclui válvula de isolamento hidráulico e sensores de pressão redundantes para verificar o isolamento. Classificado para 5000 psig com porta de 1 polegada. Controlado e monitorado pelo CLP de segurança ElectroGuard.

Painel de interface RLS (RIP)

Expande a capacidade de uma única zona de 6 para 13 Estações de Bloqueio Remoto (RLS). Necessário para sistemas multizona que desejam adicionar estações RLS adicionais a cada zona, além da capacidade do painel base. Cada RIP suporta conexões RLS adicionais e é alimentado pelo Painel de Controle Principal.

Painel de Controle de Saída (OCP)

Módulo de expansão multizona que adiciona capacidade extra de isolamento de fontes de energia. Cada OCP adiciona 4 saídas de fontes de energia. Utilizado em configurações multizona para atingir o máximo de 32 fontes de energia por sistema.

Display HMI

A interface homem-máquina no painel de controle principal exibe uma visão geral do status do sistema, diagnóstico de falhas, dados de contagem de ciclos e registro de eventos de bloqueio/etiquetagem. Permite que a equipe de manutenção diagnostique falhas do sistema e documente eventos de bloqueio/etiquetagem para fins de registro regulamentar.

Produtos e acessórios relacionados

• Dispositivos de Isolamento Elétrico LOX - Dispositivo autônomo de isolamento de energia elétrica local com desconexão travável, indicador de energia trifásica e botões de partida/parada para bloqueio e etiquetagem (LOTO) individual em nível de máquina. https://www.rosscontrols.com/en/series/1315-electrical-isolation-devices
• Válvulas hidráulicas de bloqueio e purga da série HBB - Sistemas redundantes de válvulas hidráulicas de bloqueio e purga com acionamento elétrico para integração como elementos de isolamento hidráulico em sistemas de segurança ElectroGuard ou independentes. https://www.rosscontrols.com/en/series/1311-hbb
• Válvula de bloqueio hidráulica LOX - Válvula de bloqueio hidráulica manual para isolamento de energia hidráulica em conformidade com as normas da OSHA, em aplicações que não exigem sistemas multienergéticos integrados. https://www.rosscontrols.com/en/series/3133-hydraulic-lockout-valve
• Válvulas de bloqueio pneumático LOX Série 15 - Válvulas de bloqueio pneumático manual para isolamento pneumático autônomo de energia, em conformidade com a norma OSHA 1910.147. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• Válvulas pneumáticas duplas da série DM2 - Válvulas pneumáticas duplas com controle confiável para aplicações de exaustão seguras de Categoria 4 / PL e, integrando-se com módulos de isolamento pneumático ElectroGuard. https://www.rosscontrols.com/en/categories/529-hydraulic

Perguntas frequentes (FAQ)

P: O que diferencia o ElectroGuard dos sistemas tradicionais de bloqueio/etiquetagem?

A: O sistema tradicional de bloqueio e etiquetagem (LOTO) exige que os operadores se desloquem fisicamente até cada fonte de energia (painel elétrico principal, válvula pneumática, válvula hidráulica), operem cada uma individualmente e coloquem cadeados pessoais em cada local. O ElectroGuard centraliza o isolamento em um único sistema, onde todas as fontes de energia são isoladas simultaneamente a partir de uma Estação de Bloqueio Remoto de baixa tensão localizada no ponto de acesso. Isso elimina o tempo de deslocamento, reduz a exposição ao arco elétrico decorrente da operação de desconexão de alta tensão e fornece confirmação positiva do isolamento por meio do indicador de Sistema Isolado.

P: Em qual categoria de segurança a ElectroGuard possui certificação?

A: O ElectroGuard é selado de fábrica e certificado na Categoria 4 / Nível de Desempenho e (PL e) de acordo com a norma ISO 13849-1:2015, o nível de desempenho de segurança funcional mais elevado possível para máquinas. A arquitetura do sistema é redundante e automonitorada, com detecção de falhas antes que possam resultar na perda da função de segurança.

P: O ElectroGuard consegue isolar simultaneamente energia elétrica, pneumática e hidráulica?

R: Sim. O sistema ElectroGuard padrão inclui o Módulo de Isolamento Elétrico e, opcionalmente, os Módulos de Isolamento Pneumático (PIP) e Hidráulico (HIP). Quando os três módulos estão incluídos, uma única ação do operador na Estação de Bloqueio Remoto inicia o isolamento simultâneo dos três tipos de energia. O indicador de Sistema Isolado confirma que todas as fontes foram verificadas como isoladas antes da aplicação do cadeado.

P: Quais são as faixas de tensão e corrente que o ElectroGuard abrange?

A: O ElectroGuard suporta isolamento elétrico de 208 a 600 V CA (50/60 Hz) com classificações de corrente de 43 a 1250 amperes, abrangendo toda a gama de requisitos típicos de tensão e corrente de máquinas industriais.

P: O que é uma estação de bloqueio remoto?

A: Uma Estação de Bloqueio Remoto (RLS) é um dispositivo compacto de baixa tensão (24 VCC) montado em um ponto de acesso da máquina. Ela inclui uma chave de isolamento, uma luz indicadora de Sistema Isolado e um cadeado. O operador comanda o isolamento a partir da RLS, aguarda a luz de Sistema Isolado acender e, em seguida, coloca seu cadeado pessoal antes de entrar na máquina. A RLS de baixa tensão elimina o risco de arco elétrico associado à operação de um disjuntor elétrico principal de alta tensão.

P: Quantas estações de bloqueio remoto um único sistema pode suportar?

A: Um sistema ElectroGuard de zona única suporta até 6 estações RLS de série, expansíveis para 13 com um painel de interface RLS externo. Os sistemas multizona suportam até 69 estações RLS no total, distribuídas em até 8 zonas controladas independentemente.

P: Qual é a finalidade do contator de aterramento?

A: Após a verificação do isolamento elétrico (tensão reduzida a quase zero em todas as fases), o contator de aterramento conecta as linhas elétricas isoladas a um aterramento isolado dedicado. Isso protege contra fontes de tensão residual, incluindo acoplamento capacitivo de condutores energizados adjacentes, força contraeletromotriz regenerativa de enrolamentos de motores e descarga de capacitores de inversores de frequência. O aterramento isolado é separado do aterramento da instalação para evitar interação com outros circuitos.

P: O ElectroGuard pode ser usado em aplicações multizona onde diferentes zonas precisam ser isoladas independentemente?

R: Sim. Os sistemas ElectroGuard multizona suportam até 8 zonas controladas independentemente. Diferentes funcionários podem bloquear diferentes zonas simultaneamente usando suas estações RLS individuais para suas respectivas zonas. Isso permite que uma equipe acesse a Zona 1 para manutenção enquanto a produção continua nas Zonas 2 a 8, melhorando drasticamente o tempo de atividade da máquina em comparação com o bloqueio e etiquetagem (LOTO) de toda a máquina.

P: Qual a diferença entre o ElectroGuard e a simples instalação de um disjuntor elétrico comum?

A: Um único dispositivo de desconexão elétrica isola apenas a energia elétrica e não aborda a energia pneumática ou hidráulica. Ele exige que o pessoal se desloque até o local da desconexão, expondo-o a riscos de arco elétrico. O ElectroGuard isola todos os tipos de energia simultaneamente, fornece verificação positiva do isolamento, utiliza RLS de baixa tensão para eliminar a exposição ao arco elétrico, suporta múltiplas estações de bloqueio por zona e oferece recursos de detecção de falhas e comunicação de status que um dispositivo de desconexão simples não pode fornecer.

P: O que é a função de atraso de tempo selecionável?

A: O atraso selecionável (de 1 a 30 segundos, ajustável) define um período entre o comando de isolamento do operador e a confirmação do estado de isolamento seguro pelo sistema. Isso permite tempo suficiente para que o movimento da máquina pare completamente, os acionamentos desacelerem até a velocidade zero e as pressões se equalizem antes da confirmação do isolamento. O atraso é programado durante o comissionamento do sistema com base nas características de tempo de parada da máquina.

P: O ElectroGuard exige projeto personalizado para cada instalação?

A: Os sistemas ElectroGuard são específicos para cada aplicação e exigem a participação da equipe de engenharia da ROSS Controls para definir a corrente elétrica nominal, o número de zonas, o número de estações RLS, os tipos de fontes de energia e a configuração do gabinete. A ROSS Controls fornece painéis pré-montados, pré-cabeados e pré-testados em fábrica. O cliente fornece as dimensões do painel principal e dos locais de montagem das estações RLS, bem como os dados de conexão das interfaces elétricas, pneumáticas e hidráulicas da máquina.

P: Como funciona o módulo de isolamento pneumático?

A: O Módulo de Isolamento Pneumático inclui uma válvula pneumática de segurança que se fecha quando o isolamento é acionado, bloqueando o fornecimento de ar comprimido para a máquina. Sensores de pressão redundantes no lado a jusante da válvula verificam se a pressão pneumática caiu abaixo de um limite seguro antes que o sistema de controle ElectroGuard confirme que o isolamento pneumático está completo. O sinal de verificação é integrado ao indicador de Sistema Isolado, de modo que o operador não recebe a confirmação de isolamento até que a energia pneumática seja verificada como zero.

Diretrizes de Instalação e Manutenção

• Envolva a equipe de engenharia da ROSS Controls logo no início do processo de projeto ou modernização da máquina. Os sistemas ElectroGuard exigem configuração específica para cada aplicação, com base nas fontes de energia elétrica, pneumática e hidráulica e nos pontos de acesso da máquina.
• Identifique todas as fontes de energia que serão controladas pelo sistema ElectroGuard (circuitos elétricos, linhas de alimentação pneumática, circuitos hidráulicos) e forneça essas informações à ROSS Controls para o dimensionamento do sistema.
• Localize o painel de controle principal em uma sala elétrica ou caixa de painéis acessível a pessoal eletricista qualificado para instalação, comissionamento e manutenção dos componentes de isolamento elétrico de alta tensão.
• Instale Estações de Bloqueio Remoto (RLS) em todos os pontos de acesso às máquinas pelos quais o pessoal possa entrar em uma área perigosa. Cada RLS deve estar ao alcance do braço do portão, porta ou abertura que protege.
• Encaminhe os cabos da Estação de Bloqueio Remoto (RLS) do Painel de Controle Principal para cada local da RLS. Todos os cabos da RLS transportam apenas 24 VCC do Painel de Controle Principal, eliminando a necessidade de eletrodutos de alta tensão nos locais da RLS.
• Para isolamento pneumático, conecte as portas da válvula do Módulo de Isolamento Pneumático à linha principal de alimentação pneumática da zona da máquina. Posicione a válvula de isolamento a montante de todos os atuadores pneumáticos da zona.
• Para isolamento hidráulico, conecte as portas da válvula do Módulo de Isolamento Hidráulico à linha de alimentação hidráulica principal que alimenta a zona da máquina. Certifique-se de que a válvula de isolamento suporte com segurança todo o fluxo do sistema sem exceder a pressão nominal de 5000 psig.
• Coloque o sistema em funcionamento com pessoal qualificado. Verifique se cada RLS inicia corretamente o isolamento, se o indicador "Sistema Isolado" só acende após todas as fontes de energia serem confirmadas como zero e se cada fonte de energia está corretamente isolada nos pontos monitorados.
• Documente a configuração do sistema ElectroGuard, incluindo os tipos de fontes de energia, a localização dos pontos de isolamento, as atribuições de zona e a localização dos pontos de segurança (RLS) no arquivo de segurança da máquina e na documentação do procedimento de bloqueio e etiquetagem (LOTO).
• Treine todos os operadores e pessoal de manutenção na operação do ElectroGuard antes do início da produção. Certifique-se de que cada pessoa compreenda o procedimento de aplicação do bloqueio RLS, o significado do indicador de Sistema Isolado e a sequência correta para isolar e restaurar a energia.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

O suporte técnico global está disponível através dos escritórios da ROSS Controls nos EUA (sede em Ferndale, Michigan), Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Contate a ROSS Controls USA pelo telefone +1-248-764-1800 ou (800) 438-7677, ou visite rosscontrols.com para projeto do sistema ElectroGuard, análise de aplicação, orçamento e suporte técnico.

A ROSS Controls oferece suporte para comissionamento no local e serviços de treinamento para operadores. Entre em contato com seu representante da ROSS Controls para obter detalhes sobre os serviços de engenharia de aplicação e treinamento.

Baixe o catálogo: https://www.rosscontrols.com/en/series/1314-electroguard
