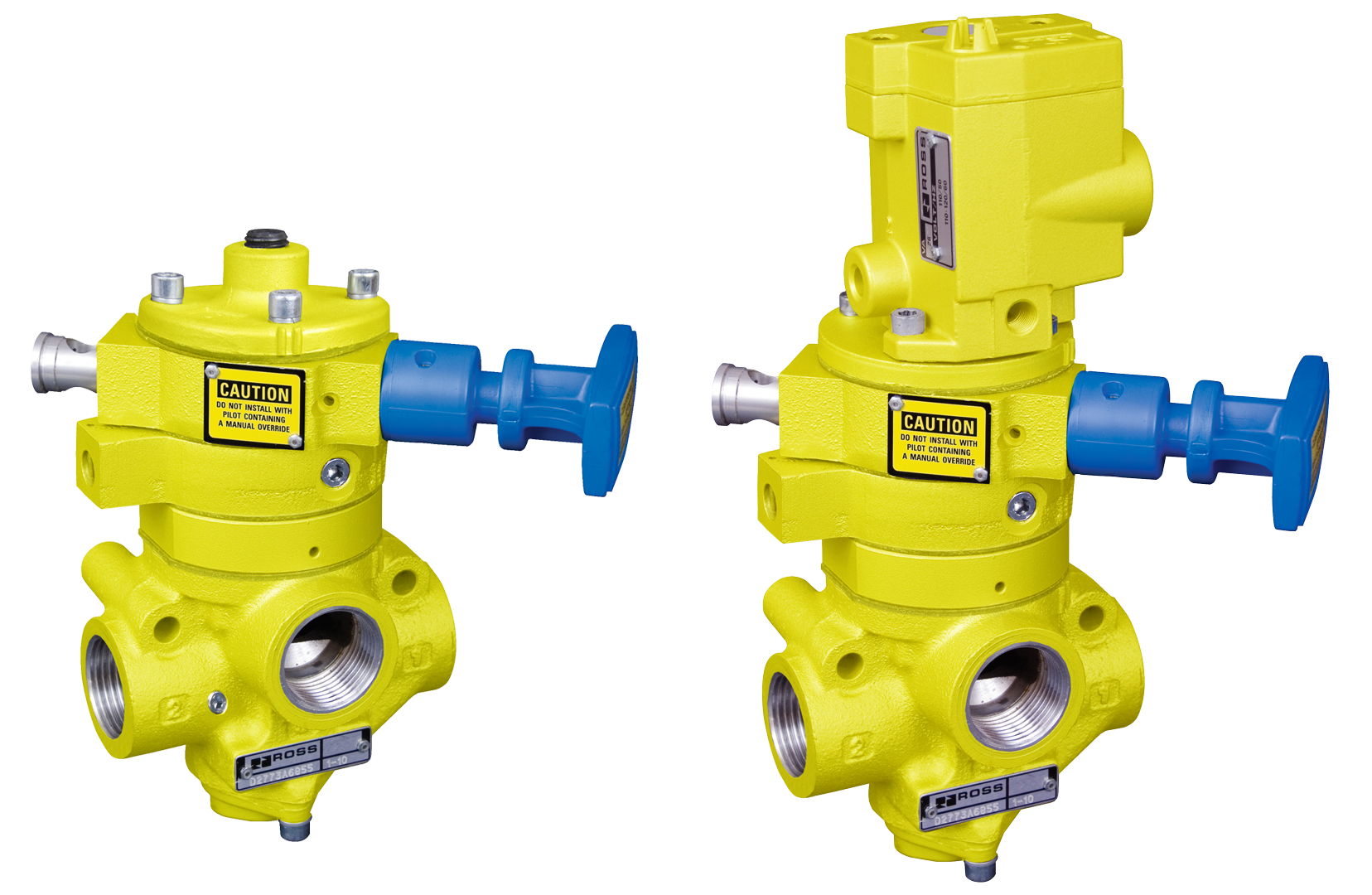

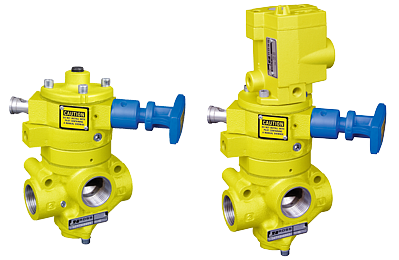

Válvulas L-O-X de bloqueio série 27 e partida suave EEZ-ON Categoria de segurança. 1, PL c, Válvulas Pilotadas com Bloqueio Manual Controle L-O-X

Visão geral do produto

A linha de válvulas de bloqueio LOX com isolamento de energia manual e piloto automático da Série 27, com partida suave EEZ-ON, é o produto mais completo da ROSS. Esta série integra três funções pneumáticas distintas em um único conjunto de válvula: isolamento de energia manual com cadeado compatível com as normas da OSHA, controle remoto por solenóide elétrico ou piloto pneumático para ligar/desligar a produção e pressurização gradual ajustável EEZ-ON para reinicialização segura e controlada após bloqueio ou desligamento.

A restrição ajustável da agulha, integrada à seção EEZ-ON da série, permite que engenheiros e pessoal de segurança ajustem em campo a taxa de aumento da pressão a jusante para atender aos requisitos específicos da aplicação. A faixa de ajuste varia de alguns segundos a vários minutos, dependendo do volume do sistema a jusante e da configuração da restrição. Essa capacidade de ajuste diferencia a série da Série 1289 e da Série 15 LOX com EEZ-ON, onde o ponto de transição é fixo. Quando a pressão a jusante atinge aproximadamente 50% da pressão de entrada, a válvula transita automaticamente do fluxo restrito de partida suave para a válvula de assento totalmente aberta, fornecendo capacidade de fluxo irrestrita para a operação normal de produção.

A Série utiliza uma alavanca de operação azul, em conformidade com todos os produtos ROSS LOX com EEZ-ON, diferenciando-se da série LOX padrão com alavanca vermelha. O corpo da válvula é amarelo. A construção tipo poppet da válvula base da Série 27 proporciona tolerância à sujeira, compensação de desgaste e alta capacidade de vazão na faixa de tamanho do corpo de 3/8" a 1-1/4", com diâmetros de porta de até 1-1/2". As vedações de Buna-N na seção poppet e as vedações deslizantes de fluorocarbono na seção de acionamento manual garantem desempenho confiável em toda a faixa de temperatura de operação.

As certificações de segurança incluem Categoria 1 e PL c de acordo com a ISO 13849-1 e SIL 2 de acordo com a IEC 61508. Alguns modelos possuem certificação CSA/UL para instalações na América do Norte e Declaração de Conformidade EAC para conformidade com o mercado da CEI (Comunidade de Sistemas Integrados). Essas certificações permitem a integração da série em arquiteturas de segurança de máquinas documentadas, onde tanto o isolamento de energia quanto as funções de partida suave são exigidos e devem possuir classificações de segurança documentadas por engenharia.

Principais características de engenharia

• Três funções de segurança em uma única válvula - Combina bloqueio manual compatível com cadeado (em conformidade com as normas da OSHA), controle remoto elétrico ou pneumático para ligar/desligar a produção e pressurização gradual ajustável EEZ-ON em um único conjunto de válvula em linha. Elimina a necessidade de componentes separados para bloqueio, controle e partida suave.
• Restrição EEZ-ON ajustável para temporização de partida suave configurável em campo - Uma restrição de agulha acessível dentro da seção EEZ-ON permite o ajuste em campo da taxa de aumento de pressão a jusante, de alguns segundos a vários minutos. Essa capacidade de ajuste permite que os engenheiros de segurança otimizem o tempo de reinicialização para volumes específicos da máquina e condições de carga do atuador.
• Transição automática para fluxo total a aproximadamente 50% da pressão de entrada - Após a fase de restrição de partida suave, o mecanismo EEZ-ON muda automaticamente para abertura total a aproximadamente 50% da pressão de entrada. Nenhuma ação do operador é necessária para a transição. O fluxo Cv total está imediatamente disponível após o ponto de transição ser atingido.
• A alça azul distingue as variantes EEZ-ON do LOX padrão - A alça azul (em vez da alça vermelha das séries padrão 1287 e 1288) identifica visualmente a função EEZ-ON para os trabalhadores de manutenção e auditores de segurança. O corpo amarelo é consistente com todos os dispositivos de isolamento de energia da família ROSS LOX.
• Controle remoto com prioridade de bloqueio manual - A alavanca azul sempre tem prioridade sobre os sinais do piloto. Quando travada na posição fechada, nenhum solenóide elétrico ou sinal pneumático do piloto pode abrir a válvula. O controle remoto só fica ativo quando a alavanca está na posição aberta (destravada).
• Construção tipo poppet para tolerância à sujeira e compensação de desgaste - O design tipo poppet da Série 27 proporciona excelente tolerância à contaminação e compensação automática de desgaste, mantendo resposta e desempenho de fluxo consistentes durante operação prolongada de alto ciclo em ambientes industriais.
• Portas de exaustão de tamanho normal para isolamento rápido a jusante - As portas de exaustão, com dimensões iguais ou maiores que a porta de entrada, garantem a rápida evacuação do ar a jusante quando a alavanca azul é fechada. As portas de exaustão rosqueadas aceitam silenciadores ou conexões de exaustão remotas.
• Porta de detecção integrada de 1/8 NPT - Padrão em todas as variantes da série para instalação do indicador pop-up ROSS (988A30) ou pressostato (586A86 ou 1153A30) para verificação visual ou elétrica de consumo zero de energia.
• Certificações de segurança SIL 2, Categoria 1 e PL c - Certificado no Nível de Integridade de Segurança 2 segundo a norma IEC 61508 e na Categoria 1, PL c segundo a norma ISO 13849-1. Apoia a documentação de avaliação de riscos de segurança de máquinas e a conformidade com a Diretiva de Máquinas da UE e normas globais equivalentes.
• Certificações CSA/UL e EAC disponíveis - Alguns modelos da Série possuem certificação CSA/UL para conformidade com as normas norte-americanas e Declaração EAC para instalações no mercado CIS, atendendo aos requisitos globais de certificação de fabricantes de máquinas OEM.

Especificações técnicas

Especificações gerais

Dados Elétricos (Válvulas Piloto Solenoides)

Modelos de solenoides elétricos classificados para operação contínua. Tensões disponíveis para a série.

Dados de desempenho de fluxo

Dados representativos de fluxo e dimensões para a série 27 LOX com EEZ-ON (Série). Os valores de Cv representam a capacidade de fluxo total após a transição automática para EEZ-ON. Durante a fase de partida suave, o fluxo é restringido pela configuração ajustável da agulha. Exemplos de modelos obtidos na busca de produtos são apresentados.

Certificações e Conformidade

Aplicações e setores típicos

Montagem e estampagem automotiva

• Controle de zona da linha de transferência com reinício seguro: Válvulas em série com acionamento elétrico por solenóide, instaladas nas entradas de ar para zonas individuais da linha de transferência, permitem que os supervisores de produção desliguem as zonas sob controle de CLP durante a operação e forneçam bloqueio manual para manutenção. O sistema EEZ-ON ajustável garante que os cilindros avancem lentamente para as posições de trabalho no reinício, evitando colisões e ferimentos em zonas com múltiplos atuadores de alta densidade.
• Sistemas de contrapeso e embreagem pneumática para prensas de estampagem: As válvulas da Série Piloted, presentes no suprimento de ar para os cilindros de contrapeso das prensas de estampagem e nos sistemas de embreagem/freio pneumáticos, proporcionam tanto o controle de liga/desliga por solenoide para o gerenciamento da sequência de produção quanto a reinicialização gradual para evitar a extensão repentina do cilindro de contrapeso em força máxima após uma parada para manutenção.
• Reinício das ferramentas de fim de braço em robôs de soldagem: Robôs de soldagem multieixos com trocadores de ferramentas pneumáticos e fixadores de peças se beneficiam da combinação em série de bloqueio controlado por CLP e repressurização gradual ao retornar o robô à sua área de trabalho após a manutenção das ferramentas de fim de braço.
• Sistemas de esteiras transportadoras para cabines de pintura automotiva: o reinício EEZ-ON no fornecimento de ar para acionamento da esteira evita solavancos repentinos de suportes e transportadores na reinicialização após a manutenção de troca de cor, protegendo as superfícies de pintura recém-aplicadas e prevenindo colisões de dispositivos.

Embalagens e Bens de Consumo

• Reinício seguro de máquinas de formação, enchimento e selagem: Máquinas de embalagem flexível de alta velocidade com barras de selagem pneumáticas, rolos de tração de filme e cilindros de formação de ombro se beneficiam do reinício suave ajustável EEZ-ON após mudanças de formato, evitando colisões das mandíbulas de selagem e rupturas do filme causadas pela atuação simultânea com pressão total de todos os atuadores no reinício.
• Inicialização controlada do sistema de paletização: Paletizadores robóticos e convencionais com formadores de camadas pneumáticos, empurradores e folhas de separação se beneficiam do aumento gradual da pressão após paradas programadas para manutenção, evitando a interrupção das camadas do produto devido a picos repentinos de pressão nos atuadores.
• Reinício da linha de envase CIP: Após ciclos de higienização CIP (limpeza no local) que exigem o bloqueio de todos os suprimentos pneumáticos, a série com EEZ-ON ajustável proporciona o reinício controlado dos bicos de enchimento, desviadores de esteira e cabeçotes de fechamento para evitar derramamentos de produto e danos mecânicos.

Fabricação Industrial Geral

• Circuitos pneumáticos de grande porte com múltiplos atuadores: Células de produção com 10 ou mais cilindros, todos alimentados por um único ponto de suprimento, se beneficiam ao máximo da capacidade de ajuste do EEZ-ON. A configuração de restrição pode ser otimizada para que todos os cilindros comecem a se mover simultaneamente em um nível de força controlado, em vez de o cilindro de carga mais rápida atingir a pressão de trabalho antes que os outros comecem a se mover.
• Dispositivos automatizados de teste de montagem: Células de montagem com estações de medição de ar, teste de vazamento e verificação de torque, utilizando fixação pneumática, se beneficiam de uma reinicialização gradual após as trocas de lote, garantindo que o encaixe da peça ocorra com força controlada antes do início dos ciclos de medição.
• Alimentação pneumática para robôs industriais: Robôs de seis eixos com ferramentas pneumáticas de fim de braço, geradores de vácuo e dispositivos de conformidade se beneficiam tanto do controle remoto por solenóide integrado às entradas/saídas de segurança do controlador do robô quanto do bloqueio manual durante a manutenção. O sistema EEZ-ON impede o acionamento repentino da ferramenta quando o ar é restaurado após as sessões de programação.

Processamento Químico e Farmacêutico

• Controle do suprimento pneumático do reator em batelada: As válvulas da Série Pilotada no suprimento de ar para as vedações dos agitadores pneumáticos, atuadores de válvulas e sistemas de amostragem permitem a integração com o DCS para controle automatizado do processo, com capacidade de bloqueio manual local para acesso de manutenção durante as transições de lote.
• Equipamentos para prensagem e revestimento de comprimidos farmacêuticos: Válvulas da Série compatíveis com salas limpas, que alimentam as pás dos alimentadores da prensa de comprimidos, os sistemas de compactação e os acionamentos das panelas de revestimento, proporcionam controle remoto por CLP para início/parada automatizados de lotes e bloqueio manual para manutenção de punções e matrizes de moldes, com o sistema EEZ-ON prevenindo picos repentinos de alimentação na reinicialização.
• Manutenção de flanges de reatores e vasos de pressão: O reinício ajustável do sistema EEZ-ON após o isolamento do suprimento pneumático durante a quebra de flanges e a substituição de juntas garante que os atuadores retornem à posição gradualmente, dando tempo para que o pessoal elimine as zonas de risco antes que a pressão total do sistema esteja disponível.

Manuseio e logística de materiais

• Sistemas automatizados de armazenamento e recuperação (AS/RS): As válvulas em série no fornecimento de ar comprimido para travas pneumáticas, sistemas de garras e atuadores de manuseio de caixas em instalações AS/RS permitem o controle remoto por CLP durante a operação normal e o bloqueio manual durante a manutenção periódica, sem exigir que o pessoal se desloque até os painéis de controle remotos.
• Sistema de triagem por esteira em centros de distribuição: As válvulas da Série Piloted, instaladas nas zonas de ar que alimentam as sapatas pneumáticas das classificadoras, as unidades de transferência retráteis e os portões de desvio, permitem o controle em nível de zona a partir das entradas e saídas do sistema de gerenciamento de armazém, além de suportar o bloqueio e etiquetagem (LOTO) para acesso de manutenção às zonas de triagem individuais.

Impressão e conversão

• Controle de zona em impressoras offset rotativas: As válvulas em série nas unidades de impressão e nos suprimentos de ar da dobradeira permitem que os supervisores da sala de impressão desliguem unidades de impressão individuais para calibragem de cilindros ou troca de blanquetas usando controle solenóide, mantendo a capacidade de bloqueio manual para a equipe de manutenção. O sistema EEZ-ON ajustável impede o acionamento repentino do cilindro de impressão com força total durante a inicialização da impressora.
• Impressoras e laminadoras digitais de grande formato: Os rolos de fixação pneumáticos, os atuadores de pressão de contato e os sistemas de avanço de mídia em impressoras e laminadoras de grande formato se beneficiam tanto do controle remoto da produção quanto da reinicialização controlada após os procedimentos de carregamento do substrato.

Configuração de pedidos e números de modelo

A válvula ROSS Série 27 LOX com EEZ-ON segue a estrutura da válvula piloto Série 27, com códigos de sufixo de partida suave que indicam o mecanismo EEZ-ON. Para roscas G (BSPP), adicione o prefixo D ao número do modelo. Selecione o tamanho do corpo com base na vazão Cv necessária e no tamanho da porta para que seja compatível com a linha de alimentação.

Para roscas G (BSPP) em todas as portas, adicione o prefixo D ou YD ao número do modelo (ex.: YD2783A8065 para rosca G de 1-1/2 polegadas, corpo de 1-1/4 polegadas, EEZ-ON).

Todas as válvulas da Série incluem o mecanismo de arranque suave ajustável EEZ-ON e são identificadas pela alavanca de operação azul.

Os modelos com piloto pneumático suportam temperaturas ambientes de até 80 °C (175 °F). Os modelos com solenóide elétrico são limitados a temperaturas ambientes de até 50 °C (120 °F).

A faixa de pressão de operação é de 15 a 150 psig (1 a 10 bar) para todos os tamanhos de corpo da Série.

O ajuste de partida suave requer uma configuração inicial com a restrição totalmente fechada (sentido horário) e, em seguida, uma abertura gradual (sentido anti-horário) enquanto se monitora a taxa de aumento da pressão a jusante.

A certificação CSA/UL está disponível em modelos selecionados. Informe no momento do pedido se a documentação de certificação é necessária.

Para aplicações com portas de tamanho maior ou fluxos acima de Cv 30, consulte o LOX padrão da Série 27 (Série 1288) ou entre em contato com a ROSS para obter suporte à aplicação.

Acessórios

Indicador de pressão pop-up

Modelo 988A30. Indicador visual mecânico para a porta de detecção de 1/8 NPT. O botão salta quando há pressão a jusante; retrai-se nivelado com pressão zero, proporcionando uma confirmação mecânica simples e sem consumo de energia.

Interruptor de pressão (conector EN 175301-803 Forma A)

Modelo 586A86. Os contatos normalmente abertos fecham a 5 psig com a queda de pressão. Fornece sinal elétrico ao CLP de segurança para confirmação de energia zero em arquiteturas de segurança integradas.

Interruptor de pressão (conector M12)

Modelo 1153A30. Pressostato com conector M12. Os contatos fecham a 5 psig com a queda de pressão.

Dispositivo de bloqueio múltiplo

Modelo 356A30. Dispositivo de fecho para procedimentos de bloqueio e etiquetagem (LOTO) em grupo. Aceita vários cadeados individuais, permitindo que mais de um trabalhador utilize seu próprio cadeado antes de entrar na zona de risco.

Silenciadores de escape

Silenciadores ROSS de alumínio para portas de escape da Série, com classificação de 290 psig.

Atenção: Os silenciadores devem ter capacidade de vazão pelo menos igual à capacidade de vazão de escape da válvula. Silenciadores obstruídos aumentam a contrapressão e podem impedir o fluxo completo de escape a jusante.

Produtos e acessórios relacionados

• Válvula LOX Série 15 com EEZ-ON (Série 1289) - Válvula LOX manual com partida suave fixa para portas de menor diâmetro onde o controle remoto do piloto não é necessário. https://www.rosscontrols.com/en/series/1289-lockout-valves-with-soft-start-15-series
• Válvula LOX padrão Série 27 (Série 1288) - Válvula LOX com piloto, sem partida suave, para aplicações de alto fluxo que exigem controle remoto sem reinicialização gradual. https://www.rosscontrols.com/en/series/1288-lockout-valves-27-series
• Válvula LOX padrão Série 15 (Série 1287) - LOX manual sem partida suave para isolamento de energia manual simplificado em portas de menor diâmetro. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• Válvulas duplas da série DM2 - Válvulas de segurança redundantes para controle de prensas de categoria 4, PL e e proteção de máquinas. https://www.rosscontrols.com/en/series/dm2-series
• Silenciadores de escape - Silenciadores ROSS com classificação de 290 psig para todos os tamanhos de porta de escape da Série 90. https://www.rosscontrols.com/en/series/90-silencers
• Válvulas autônomas EEZ-ON de partida suave da Série 27 - Válvulas EEZ-ON sem função de bloqueio para aplicações que exigem apenas partida suave e não necessitam de isolamento manual de energia. https://www.rosscontrols.com/en/documents/332/27-series-eez-on-valves

Perguntas frequentes (FAQ)

P: Quais são as três funções que a série combina em uma única válvula?

A: A Série 27 LOX com EEZ-ON integra (1) isolamento de energia com trava manual compatível com OSHA através da alça azul e do orifício para trava, (2) controle remoto de liga/desliga por solenóide elétrico ou pneumático para automação da produção e (3) aumento gradual de pressão ajustável EEZ-ON para reinicialização segura e controlada após bloqueio ou desligamento. Um sistema que exigisse todas as três funções de componentes separados precisaria de uma válvula de bloqueio manual, uma válvula solenóide e uma válvula de partida suave, além de toda a tubulação e conexões associadas. A Série 27 oferece as três funções em um único corpo com um único conjunto de conexões.

P: Como funciona a restrição ajustável do EEZ-ON e como faço para configurá-la?

A: A seção EEZ-ON da série contém uma restrição interna por agulha, acessível pelo exterior do corpo da válvula. Com a restrição totalmente fechada (rotação no sentido horário), acione a válvula e observe a taxa de aumento da pressão a jusante em um manômetro. Gire a restrição no sentido anti-horário para aumentar o fluxo e diminuir o tempo de inicialização. O objetivo é atingir uma taxa de aumento de pressão que mova os atuadores de forma lenta e controlada para suas posições de trabalho antes da aplicação da pressão total. Trave a configuração quando estiver satisfeito. A transição do fluxo restrito para o fluxo total ocorre automaticamente a aproximadamente 50% da pressão de entrada. A faixa de ajuste típica varia de alguns segundos a vários minutos, dependendo do volume do sistema a jusante.

P: Qual é a diferença entre a série e a Série 1289?

A: Ambas as séries combinam o isolamento manual de energia LOX com a partida suave EEZ-ON. A Série 1289 é baseada na plataforma da válvula de carretel da Série 15 e é acionada apenas manualmente, com uma transição EEZ-ON fixa em aproximadamente 50% da pressão de entrada, sem ajuste em campo da taxa de partida. A Série 27 é baseada na plataforma da válvula de assento da Série 27, adiciona acionamento remoto por solenóide elétrico ou piloto pneumático, além da alavanca manual, e inclui uma restrição de agulha ajustável que permite o ajuste em campo da taxa de aumento de pressão EEZ-ON. A Série 27 é a escolha apropriada quando o controle remoto da válvula por CLP é necessário, além do bloqueio manual e da partida suave, ou quando o tempo de partida precisa ser ajustado para um requisito específico da aplicação.

P: A série pode ser controlada por uma saída de CLP de segurança?

R: Sim. A opção de solenóide elétrico (24 VCC, 110 VCA ou 230 VCA) pode ser conectada a uma saída de CLP de segurança ou relé de segurança, e o pressostato (586A86 ou 1153A30) na porta de sensoriamento fornece feedback elétrico para uma entrada de CLP de segurança, confirmando a pressão zero a jusante. No entanto, a classificação de segurança certificada da válvula é Categoria 1, PL c, SIL 2 em uma configuração única. Para funções de segurança de alto desempenho que exigem Categoria 3 ou 4, PL d ou e, deve-se especificar uma arquitetura redundante usando válvulas duplas da Série ROSS DM2 com monitoramento. A Série é mais adequada para uso como válvula de isolamento de energia e partida suave a montante de um circuito de válvula de controle de categoria superior.

P: O bloqueio da alavanca azul anula o sinal do piloto remoto?

R: Sim. A alavanca manual azul sempre tem prioridade sobre qualquer sinal piloto remoto, elétrico ou pneumático. Quando a alavanca é empurrada para a posição fechada e travada com cadeado, a válvula permanece fechada e todo o ar a jusante é liberado, independentemente de qualquer comando piloto ou solenóide. Somente após a remoção do cadeado e o acionamento manual da alavanca para a posição aberta é que os sinais piloto remotos podem controlar a válvula. Isso garante que o cadeado pessoal de um técnico de manutenção não possa ser burlado por nenhum sinal remoto, automatizado ou intencional, do sistema de controle.

P: Quais são os materiais de vedação e as classificações de temperatura?

A: A seção de válvula de retenção da série utiliza vedações de Buna-N para serviço normal com ar comprimido. A seção de acionamento manual utiliza vedações deslizantes de fluorocarbono. Os modelos com solenóide elétrico são classificados para temperaturas ambientes de 4 a 50 °C (40 a 120 °F) com temperatura do fluido de até 80 °C (175 °F). Os modelos com piloto pneumático são classificados para temperaturas ambientes e do fluido de 4 a 80 °C (40 a 175 °F). Todos os modelos requerem ar comprimido filtrado como fluido.

P: A série está disponível com roscas G (BSPP) para instalações internacionais?

R: Sim. Para roscas G (BSPP) em todas as portas, prefixe o número do modelo com D ou YD. Por exemplo, YD2783A8065 é a versão com rosca G do modelo EEZ-ON com corpo de 1-1/4", porta de 1-1/2", piloto pneumático. As opções com rosca G estão disponíveis em todos os tamanhos de corpo e configurações de porta da Série.

P: Quais acessórios de sensoriamento estão disponíveis para verificação de energia zero?

A: A porta de detecção de 1/8 NPT em todas as válvulas da Série aceita o indicador pop-up ROSS modelo 988A30 para confirmação mecânica visual, ou o pressostato modelo 586A86 (conector EN 175301-803 Forma A) ou 1153A30 (conector M12) para confirmação elétrica de energia zero a 5 psig em queda de pressão. Esses acessórios são intercambiáveis entre todas as séries de válvulas ROSS LOX, simplificando a padronização do estoque de acessórios em uma planta com vários tipos de válvulas.

P: Quais certificações estão disponíveis para os requisitos CSA/UL e EAC?

A: Os modelos da Série Select possuem certificação CSA/UL para instalações na América do Norte, onde os códigos locais de segurança elétrica ou de produto exigem, e Declaração de Conformidade EAC para instalações no mercado da CEI (Comunidade de Estados Independentes). A variante YD2783A8065, por exemplo, possui ambas as certificações confirmadas: CSA/UL e EAC. Especifique os requisitos de certificação no momento do pedido para que a ROSS possa fornecer os números de modelo e a documentação de suporte em conformidade.

P: Como o EEZ-ON se compara ao uso de um controlador de fluxo separado no sistema de alimentação pneumática?

A: Uma válvula de controle de fluxo instalada na linha de alimentação limita o fluxo inicial, mas não impede que a pressão total do sistema atinja a saída no primeiro curso de qualquer atuador a jusante. Ela controla a velocidade do atuador individualmente, mas não controla a taxa de aumento da pressão total do sistema. O EEZ-ON controla a taxa de aumento da pressão do sistema a jusante, afetando todos os atuadores conectados simultaneamente e impedindo que qualquer atuador atinja a pressão máxima de trabalho durante a fase de partida suave. O EEZ-ON também possui certificação de Categoria de Segurança 1, PL c, SIL 2 e seu ajuste é protegido dentro do corpo da válvula, reduzindo o risco de adulteração acidental ou intencional em comparação com um controle de fluxo externo em linha.

P: Qual é a capacidade máxima de vazão da série?

A: A maior variante confirmada da série é a de corpo de 1-1/4" com portas de 1-1/2", atingindo Cv 30 na direção de alimentação para saída e Cv 31 na direção de saída para exaustão. O corpo de 3/4" com entrada de 1/2" atinge Cv 13 na configuração 2/2 e Cv de 12 a 16 na configuração 3/2. Para requisitos de vazão acima de Cv 30 em uma válvula de bloqueio, especifique a Série 27 LOX padrão (Série 1288), que abrange tamanhos de corpo de até 2" com Cv de até 70.

P: Qual é a cobertura da garantia para esta série?

A: A ROSS Controls oferece garantia de um ano para todos os produtos da Série LOX com EEZ-ON, cobrindo defeitos de material e fabricação a partir da data da compra. Para solicitações de garantia, entre em contato com o Serviço de Atendimento ao Cliente da ROSS pelo telefone 1-800-GET-ROSS (1-800-438-7677) ou com o Serviço Técnico pelo telefone 1-888-TEK-ROSS (1-888-835-7677) para suporte ao produto.

Diretrizes de Instalação e Manutenção

• Instale a válvula em série como a primeira válvula na linha de suprimento de ar comprimido para a máquina ou zona, a montante de todas as válvulas de controle, cilindros e atuadores.
• Conecte a entrada (Porta 1) à alimentação a montante, a saída (Porta 2) ao circuito a jusante e o escape (Porta 3) à atmosfera através de um silenciador ou linha de escape remota.
• Verifique se o dimensionamento da linha de alimentação não restringe a pressão de entrada abaixo da pressão mínima de operação de 15 psig em todas as condições de carga.
• Não restrinja a porta de escape. Os silenciadores devem ter capacidade de fluxo igual ou superior à capacidade de escape da válvula. A restrição EEZ-ON aplica-se apenas ao fluxo de alimentação, não ao fluxo de escape.
• Conecte a bobina do solenóide (modelos elétricos) à fonte de tensão correta com fiação adequada para serviço contínuo. Conecte a alimentação do piloto (modelos pneumáticos) a uma fonte de alimentação limpa, com pressão igual ou superior à pressão de entrada.
• Ajuste a restrição EEZ-ON com o circuito a jusante na pressão de operação: comece totalmente fechada (sentido horário), energize a válvula e abra a restrição (sentido anti-horário) até atingir a taxa de aumento de pressão desejada. Verifique se o movimento do atuador está controlado e seguro antes de finalizar o ajuste.
• Instale o indicador pop-up (988A30) ou o pressostato (586A86 ou 1153A30) na porta de detecção de 1/8 NPT e verifique o funcionamento antes de colocar em serviço.
• Para bloquear a válvula: empurre a alavanca azul para dentro até que a válvula se feche e o ar a jusante seja expelido; em seguida, insira um cadeado pelo orifício de travamento. Verifique se o cadeado impede a extração da alavanca.
• Para bloqueio em grupo, instale o dispositivo de bloqueio múltiplo 356A30 na maçaneta. Cada trabalhador utiliza seu próprio cadeado pessoal.
• Após a conclusão da manutenção e todos os trabalhadores terem removido seus cadeados, puxe a alavanca azul para a posição aberta. A pressurização gradual do EEZ-ON será ativada automaticamente antes que o fluxo total seja restaurado.
• Forneça ar comprimido filtrado com um filtro de 5 mícrons para obter a melhor vida útil e um desempenho consistente do sistema EEZ-ON.
• Não utilize a série LOX com EEZ-ON como dispositivo de parada de emergência. Ela foi projetada exclusivamente como dispositivo de isolamento de energia.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os produtos da Série LOX com EEZ-ON, cobrindo defeitos de material e fabricação a partir da data da compra.

Suporte técnico disponível através da ROSS USA pelo telefone 1-888-TEK-ROSS (1-888-835-7677) e Serviço de Atendimento ao Cliente pelo telefone 1-800-GET-ROSS (1-800-438-7677). Suporte global através dos escritórios da ROSS no Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Os arquivos da biblioteca SISTEMA para cálculos de segurança ISO 13849-1 e documentação de declaração de conformidade estão disponíveis em rosscontrols.com.

Entre em contato com a equipe de Engenharia de Aplicações da ROSS para obter suporte em análises de temporização do EEZ-ON, integração de arquitetura de segurança e documentação para certificação CSA/UL ou EAC.
