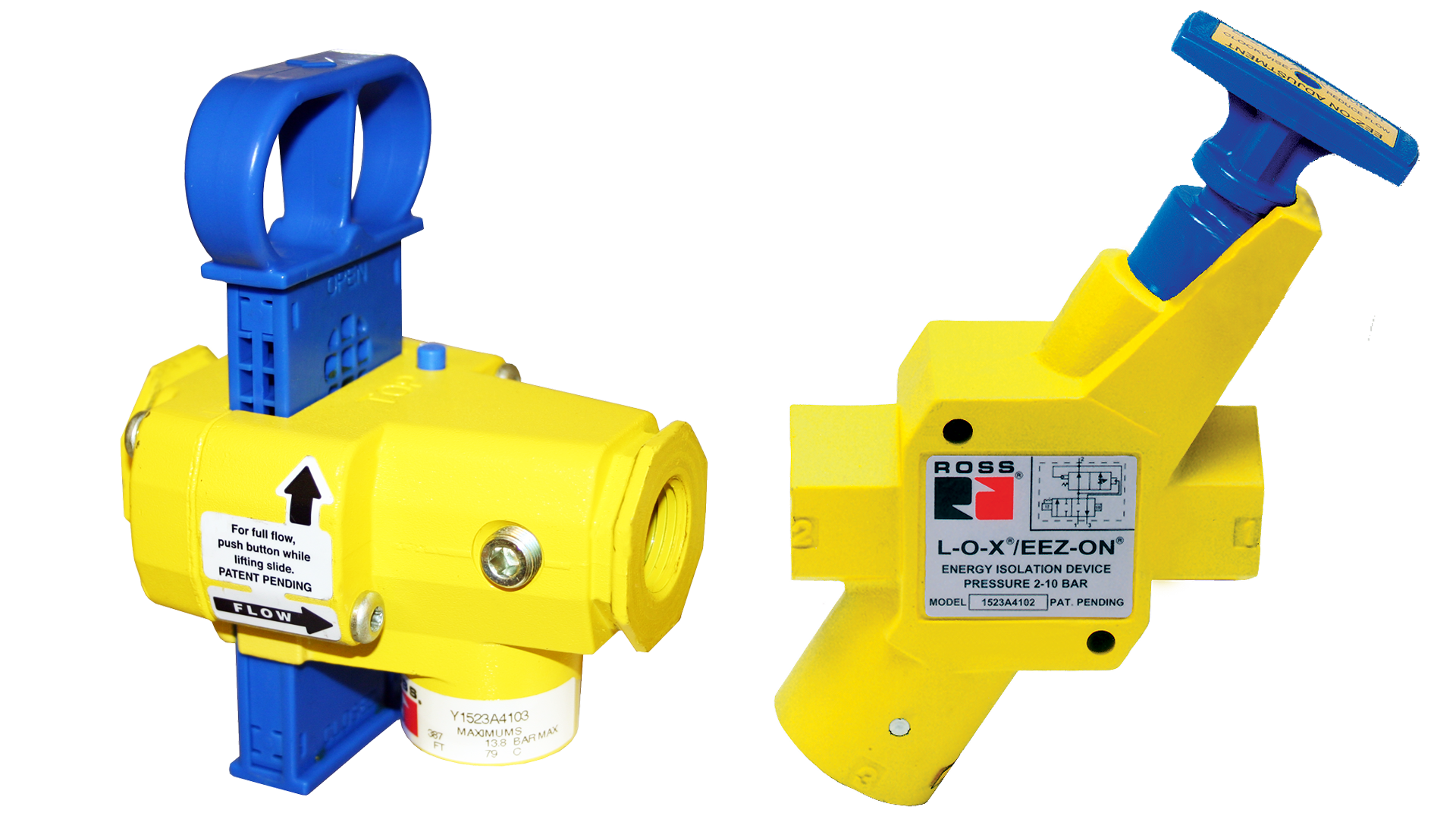

Válvulas L-O-X de bloqueio manual da série 15 com partida suave EEZ-ON Categoria de segurança. 1, PLc

Visão geral do produto

A linha ROSS Controls engloba as válvulas de bloqueio LOX com isolamento de energia manual da Série 15 com partida suave EEZ-ON, uma família de produtos que integra duas funções críticas de segurança pneumática em um único conjunto de válvula compacto. A função LOX (Bloqueio e Exaustão) proporciona isolamento de energia compatível com cadeado, em conformidade com as normas OSHA 29 CFR 1910.147 e ISO 14118, durante a manutenção. A função EEZ-ON (pronuncia-se "easy-on") proporciona pressurização gradual e controlada do circuito pneumático a jusante quando a válvula retorna à posição aberta após o bloqueio ou desligamento de rotina.

Quando sistemas pneumáticos são isolados para manutenção e posteriormente religados, cilindros e atuadores que sofreram deslocamento devido à gravidade ou cargas opostas podem se mover rápida e inesperadamente assim que a pressão total é restaurada. Esse aumento repentino de pressão cria um risco significativo de ferimentos em pessoas devido ao movimento inesperado do atuador e de danos ao equipamento devido ao impacto da carga. O mecanismo EEZ-ON elimina esse risco restringindo o fluxo inicial a jusante por meio de uma restrição interna em forma de agulha, permitindo que a pressão aumente gradualmente até atingir aproximadamente 50% da pressão de entrada, momento em que a válvula transita automaticamente para o fluxo total.

A alavanca de operação azul desta série a distingue visualmente da LOX padrão com alavanca vermelha (Série 1287), proporcionando uma importante distinção por cores para a equipe de manutenção. Assim como na LOX padrão, a alavanca azul só pode ser travada com cadeado na posição fechada (DESLIGADO). Ao ser puxada para a posição aberta, a função EEZ-ON é ativada, controlando a taxa inicial de aumento da pressão a jusante antes da transição para o fluxo total. O corpo da válvula é amarelo, em consonância com todos os produtos da família ROSS LOX.

A Série abrange a mesma faixa de tamanhos de portas que a Série 15 padrão LOX, incluindo as subfamílias Slim-Line (1/4 a 3/8 polegadas), Modular (1/4 a 3/4 polegadas), Classic (3/8 a 1-1/4 polegadas) e High-Capacity (1-1/2 a 2 polegadas). As vedações deslizantes de fluorocarbono e os carretéis de aço inoxidável 316 garantem uma operação confiável em toda a faixa de temperatura ambiente e do fluido de 40 a 175 graus Fahrenheit (4 a 80 graus Celsius). As portas de detecção integradas de 1/8 NPT aceitam pressostatos ROSS e indicadores pop-up para verificação de consumo de energia zero.

Principais características de engenharia

• Dupla função: Bloqueio e partida suave em uma única válvula - Combina isolamento de energia compatível com cadeado, em conformidade com as normas da OSHA, com o aumento gradual de pressão EEZ-ON em um único corpo de válvula, eliminando a necessidade de uma válvula de partida suave separada a jusante. Duas funções de segurança, um componente, um conjunto de conexões de instalação.
• Código de cores da alavanca azul para identificação do sistema Soft-Start - A alavanca de operação azul desta série a distingue claramente da série 15 LOX padrão (série 1287). Os procedimentos de manutenção e os programas de bloqueio e etiquetagem (LOTO) podem especificar a cor da alavanca para garantir que os operadores utilizem o tipo de válvula correto para a aplicação.
• Pressurização gradual EEZ-ON com transição automática para fluxo total - Ao puxar a alavanca para a posição aberta, o mecanismo EEZ-ON restringe o fluxo inicial a jusante, permitindo que a pressão aumente gradualmente. A aproximadamente 50% da pressão de entrada, a válvula muda automaticamente para a posição totalmente aberta, proporcionando fluxo irrestrito para operação normal. Não é necessário nenhum ajuste manual para a transição para o fluxo total.
• Travável somente na posição DESLIGADA - Como em todas as válvulas ROSS LOX, a alavanca azul só pode ser trancada com cadeado na posição fechada. A posição aberta não aceita cadeado, reforçando o princípio fundamental de isolamento de energia de que o bloqueio ocorre somente no estado desenergizado.
• Corpo amarelo para identificação de dispositivos de isolamento de energia - O corpo amarelo da válvula, consistente com toda a família de produtos ROSS LOX, proporciona identificação visual em toda a planta de dispositivos de isolamento de energia, diferenciando-os das válvulas de controle de fluxo ou direcionais padrão.
• Vedações deslizantes de fluorocarbono para operação manual confiável - As vedações de fluorocarbono mantêm a flexibilidade elastomérica e a mudança confiável em toda a faixa de temperatura, inclusive após longos períodos sem acionamento em aplicações de isolamento de manutenção de baixo ciclo.
• Portas de escape de tamanho normal para alívio rápido da pressão a jusante - As portas de escape, com dimensões iguais ou maiores que as portas de alimentação, garantem a rápida evacuação do ar quando a válvula é fechada. As portas roscadas aceitam silenciadores ou linhas de escape remotas.
• Porta de detecção integrada de 1/8 NPT - Todas as válvulas da série incluem uma porta de detecção de 1/8 NPT para o indicador pop-up ROSS (988A30) ou pressostato (586A86 / 1153A30), fornecendo confirmação visual ou elétrica de que a pressão a jusante foi removida antes do acesso para manutenção.
• Certificação de Categoria de Segurança 1 e PL c - Certificado segundo a norma ISO 13849-1 Categoria 1, PL c. Suporta avaliações de risco de segurança de máquinas pneumáticas e requisitos de documentação de isolamento de energia, de acordo com as normas globais de segurança de máquinas.
• Designação de Isolamento de Energia em Conformidade com OSHA e ISO 14118 - Designado como dispositivo de isolamento de energia de acordo com OSHA 29 CFR 1910.147 e ISO 14118. Não classificado como dispositivo de parada de emergência. Suporta programas de bloqueio e etiquetagem (LOTO) por escrito como o principal ponto de isolamento de energia pneumática.

Especificações técnicas

Especificações gerais

Dados de desempenho de fluxo

Dados de fluxo representativos para LOX da Série 15 com EEZ-ON (Série). A operação do EEZ-ON restringe o fluxo inicial de 1-2 durante a fase de inicialização gradual; os valores de Cv completos se aplicam após a transição automática para o fluxo total a aproximadamente 50% da pressão de entrada. Exemplo clássico da subfamília com corpo de 1/2 polegada mostrado com dados confirmados.

Certificações e Conformidade

Aplicações e setores típicos

Fabricação Industrial Geral

• Segurança na reinicialização de prensas pneumáticas: Após o isolamento e a manutenção das prensas pneumáticas, o recurso EEZ-ON impede que as guias, as braçadeiras ou os cilindros de retenção do material retornem bruscamente às suas posições de trabalho quando o ar é restabelecido. Os cilindros movem-se lentamente durante a fase de inicialização antes da aplicação da pressão total, dando aos operadores tempo para confirmar que todos os funcionários estão afastados antes da retomada completa do ciclo.
• Sistemas pneumáticos de esteiras transportadoras: Esteiras transportadoras para movimentação de materiais com múltiplas comportas, desviadores e batentes acionados pneumaticamente se beneficiam de uma partida gradual após um período de isolamento para manutenção. Sem a partida suave, todos os atuadores retornam à operação simultaneamente com pressão máxima, o que pode causar obstruções de produtos, colisões entre equipamentos ou ferimentos devido a movimentos inesperados.
• Fixação e fixação de peças em máquinas-ferramenta: Centros de usinagem com mandril pneumático, sistema de fixação e sistema de transporte de paletes se beneficiam da reaplicação gradual da pressão após alterações de configuração, evitando que as peças sejam impactadas com a força máxima do cilindro antes que o operador confirme o encaixe correto.

Montagem Automotiva

• Controle de reinicialização de dispositivos de soldagem: Dispositivos de soldagem para oficinas de funilaria e pintura com múltiplas braçadeiras pneumáticas, pinos de localização e sensores de presença de peças exigem reinicialização controlada após a entrada para manutenção. A Série LOX com EEZ-ON garante que as braçadeiras não se fechem bruscamente com força máxima quando o ar é restaurado, permitindo que os operadores verifiquem o carregamento do componente antes que a pressão total de fixação seja atingida.
• Inicialização de esteiras e linhas de transferência: Os mecanismos de transferência em linhas de montagem com elevadores pneumáticos, indexadores rotativos e braços de transferência de peças se beneficiam de uma reinicialização gradual para evitar danos ao equipamento causados por impactos repentinos na atuação simultânea em plena pressão de múltiplos cilindros.
• Isolamento do suprimento de ar da cabine de pintura: Transportadores pneumáticos, agitadores de tinta e manipuladores de substrato em cabines de pintura se beneficiam dos recursos combinados de bloqueio e reinicialização gradual, em situações onde ciclos repetidos de bloqueio e etiquetagem (LOTO) por turno são comuns durante trocas de cor e limpeza de equipamentos.

Processamento de Alimentos e Bebidas

• Reinício gradual de máquinas de enchimento e fechamento: Máquinas de enchimento e fechamento de alta velocidade com múltiplos atuadores pneumáticos para movimento do pistão, escape do alimentador de tampas e operações da comporta de rejeição se beneficiam de um reinício gradual após paradas para higienização, a fim de evitar derramamentos de produto, entupimentos ou danos aos bicos devido a picos repentinos de pressão nos atuadores.
• Equipamentos de embalagem e acondicionamento: Máquinas de formação, enchimento e selagem, encaixotadoras e sistemas de embalagem retrátil com seladoras e empurradores pneumáticos intermitentes se beneficiam da função de reinicialização EEZ-ON para evitar o esmagamento do produto ou falhas na embalagem devido à atuação repentina e de alta força da seladora antes que a máquina atinja a temperatura de operação.
• Ambientes sanitários com lavagem em aço inoxidável: Selecione variantes da Série com corpos em aço inoxidável para instalações em áreas de contato com alimentos, onde a lavagem CIP diária é realizada e a função combinada de bloqueio e partida suave auxilia na conformidade com o protocolo de sanitização.

Marcenaria e Fabricação de Móveis

• Reinício da prensa de painéis: As prensas pneumáticas de mesa plana e de laminação se beneficiam do reengajamento gradual da placa após manutenção ou troca de materiais, protegendo a estrutura da prensa, as superfícies das ferramentas e as bordas da peça de trabalho contra impactos quando o ar é restaurado à pressão total do sistema.
• Equipamentos de colagem e fresagem de bordas: Múltiplas almofadas de fixação acionadas pneumaticamente, rolos de pressão e unidades de corte em coladeiras de bordas reiniciam gradualmente com o EEZ-ON, evitando que o material da borda seja puxado ou que os painéis se desloquem durante a fase inicial de pressurização.
• Sistemas de fixação para fresadoras CNC e máquinas de espiga: Os sistemas de fixação a vácuo e pneumáticos em máquinas CNC para madeira se beneficiam da restauração gradual da força de fixação após a troca de fresas, garantindo que a peça esteja presa com níveis de força controlados antes da retomada da usinagem.

Processamento de plásticos

• Reinício da máquina de moldagem por injeção após manutenção: Após a troca de moldes ou manutenção do sistema de canais quentes, a série proporciona a reaplicação gradual de ar nos cilindros de extração do núcleo, nos sistemas auxiliares de ejeção e nos sopradores de ar de resfriamento do molde. Evitar a ativação repentina da extração do núcleo com força máxima protege tanto o molde quanto o operador da máquina durante a pressurização inicial.
• Inicialização da máquina de termoformagem: Os equipamentos de termoformagem com atuadores pneumáticos de assistência de plugue, estrutura de fixação e matriz de corte se beneficiam de uma inicialização gradual após trocas de carregamento de folhas ou manutenção do elemento de aquecimento para evitar choques na estrutura da ferramenta.

Impressão e conversão

• Reinício de impressora offset rotativa: Os cilindros de impressão, os rolos de tinta e os mecanismos de ejeção do cilindro de blanqueta em impressoras offset utilizam acionamento pneumático que se beneficia da reaplicação gradual da pressão após lavagens de blanqueta ou trocas de chapas, evitando o contato repentino do cilindro que pode danificar chapas de impressão recém-carregadas.
• Inicialização de equipamentos de conversão: Rebobinadeiras, máquinas de corte e vinco e laminadoras com múltiplos sistemas de tensionamento pneumático, rolos de pressão e mecanismos de engate de lâminas se beneficiam da reinicialização gradual do EEZ-ON para evitar rupturas da bobina, colisões de lâminas ou contato de rolos com força descontrolada.

Configuração de pedidos e números de modelo

A série ROSS 15 LOX com número de modelo EEZ-ON segue a mesma estrutura da série padrão 1287, com um código Soft Start no número do modelo indicando que o mecanismo EEZ-ON está incluído. Selecione a subfamília e o tamanho da porta para corresponder ao tamanho da linha e aos requisitos de fluxo. Para roscas G (BSPP), adicione o prefixo D.

Para roscas G (BSPP), adicione o prefixo D ao número do modelo.

Todas as válvulas da Série incluem o mecanismo de arranque suave EEZ-ON e são identificadas pela alavanca de operação azul. A Série 1287 padrão (alavanca vermelha) não inclui o sistema EEZ-ON.

A transição automática do EEZ-ON para o fluxo máximo ocorre a aproximadamente 50% da pressão de entrada. Não há ajuste disponível para o ponto de transição; ele é definido pelo mecanismo interno.

Os acessórios da porta de detecção (indicador pop-up 988A30, pressostatos 586A86 e 1153A30) e o dispositivo de bloqueio múltiplo (356A30) são compatíveis com todas as variantes da Série.

Para aplicações que exigem controle liga/desliga piloto, além de bloqueio manual e partida suave, especifique a Série 27 LOX com EEZ-ON (Série 1290).

Limites de pressão de operação: As variantes Classic e High-Capacity são classificadas para 150 psig (10 bar); Modular para 200 psig (14 bar); Slim-Line para 145 psig (10 bar).

Acessórios

Indicador de pressão pop-up

Modelo 988A30. Indicador visual mecânico para a porta de detecção de 1/8 NPT. O botão salta para cima quando há pressão e retrai-se quando a pressão é zero.

Interruptor de pressão (conector EN 175301-803 Forma A)

Modelo 586A86. Os contatos fecham com uma queda de pressão de 5 psig. Fornece sinal elétrico para integração com CLP de segurança e verificação de consumo de energia zero.

Interruptor de pressão (conector M12)

Modelo 1153A30. Pressostato com conector M12. Os contatos fecham a 5 psig com a queda de pressão.

Dispositivo de bloqueio múltiplo

Modelo 356A30. Fecho para bloqueio em grupo. Vários trabalhadores aplicam, cada um, um cadeado pessoal; a válvula não pode ser aberta até que todos sejam removidos.

Silenciadores de escape

Silenciadores ROSS de alumínio para portas de escape da Série, com classificação de 290 psig.

Atenção: Os silenciadores devem ter capacidade de vazão pelo menos igual à capacidade de exaustão da válvula. Silenciadores obstruídos aumentam a contrapressão e podem impedir a exaustão completa a jusante durante o isolamento.

Produtos e acessórios relacionados

• Válvula de bloqueio LOX padrão Série 15 (Série 1287) - Válvula de bloqueio LOX manual sem partida suave para aplicações onde a reinicialização gradual não é necessária. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• Série 27 LOX com EEZ-ON (Série 1290) - Válvula de bloqueio piloto com partida suave para portas de maior diâmetro e capacidade de acionamento remoto. https://www.rosscontrols.com/en/series/1290-lockout-valves-with-soft-start-27-series
• Válvula LOX padrão Série 27 (Série 1288) - Válvula LOX com piloto, sem partida suave, para vazões maiores e controle remoto elétrico ou pneumático. https://www.rosscontrols.com/en/series/1288-lockout-valves-27-series
• Silenciadores de escape - Silenciadores ROSS para portas de escape LOX com classificação de 290 psig. https://www.rosscontrols.com/en/series/90-silencers
• Válvulas duplas da série DM2 - Válvulas de segurança redundantes para controle de prensas de categoria 4, PL e e proteção de máquinas. https://www.rosscontrols.com/en/series/dm2-series
• Válvulas EEZ-ON Série 27 com Partida Suave (autônomas) - Válvulas EEZ-ON autônomas com partida suave, sem função de bloqueio, para aplicações que exigem apenas partida suave. https://www.rosscontrols.com/en/series/1290-lockout-valves-with-soft-start-27-series

Perguntas frequentes (FAQ)

P: O que é a função EEZ-ON e por que ela é importante para a segurança da máquina?

A: EEZ-ON (Lockout and Exhaust with Ease-On) é a marca registrada da ROSS Controls para um mecanismo pneumático integrado de partida suave. Quando a alavanca azul é puxada para a posição aberta, a restrição interna do EEZ-ON limita o fluxo de ar inicial a jusante, fazendo com que a pressão aumente lentamente no circuito a jusante. Esse aumento gradual de pressão permite que os cilindros e atuadores que mudaram de posição durante o isolamento (devido à gravidade, cargas opostas ou reposicionamento manual pela equipe de manutenção) retornem às suas posições de trabalho lentamente e com força controlada, antes que a pressão total do sistema seja aplicada. A aproximadamente 50% da pressão de entrada, a válvula transita automaticamente para o fluxo total irrestrito. Essa transição automática evita o movimento repentino e de alta força do atuador que pode ferir pessoas ou danificar equipamentos quando as válvulas padrão fornecem pressão total instantânea na reinicialização.

P: Qual a diferença entre a série (LOX com EEZ-ON) e a série 1287 (LOX padrão)?

A: Ambas as séries oferecem isolamento de energia idêntico, compatível com cadeado manual e em conformidade com as normas da OSHA, na posição fechada. A diferença reside no que acontece quando a válvula retorna à posição aberta. A Série 1287 padrão LOX (alavanca vermelha) libera a pressão total do sistema imediatamente ao ser aberta. A Série com EEZ-ON (alavanca azul) proporciona um aumento gradual e controlado da pressão antes de transitar automaticamente para o fluxo total a aproximadamente 50% da pressão de entrada. A codificação visual pela cor da alavanca azul distingue os dois tipos. Se uma aplicação possuir cilindros ou atuadores que possam se mover perigosamente na reinicialização após o isolamento, a Série 1287 é a especificação apropriada.

P: O ponto de transição da EEZ-ON pode ser ajustado?

A: O ponto de transição automática para fluxo total na Série 15 LOX com EEZ-ON é fixado em aproximadamente 50% da pressão de entrada pelo projeto do mecanismo interno. Não há ajuste em campo para o ponto de transição nesta série. As séries ROSS 27 EEZ-ON e 27 LOX com EEZ-ON (Série 1290) incluem uma restrição de agulha ajustável que permite o ajuste em campo da taxa de aumento de pressão. Para aplicações onde um tempo de inicialização ou taxa de aumento de pressão específicos precisam ser ajustados, especifique a Série 1290.

P: A função EEZ-ON afeta a velocidade de escape quando a válvula está fechada?

R: Não. A restrição EEZ-ON aplica-se apenas ao fluxo de alimentação para a saída durante a fase de abertura (partida suave). Quando a alavanca azul é empurrada para a posição fechada, o caminho de exaustão (saída para porta de exaustão) fica totalmente desobstruído, permitindo um rápido alívio da pressão a jusante. Portas de exaustão de tamanho normal, iguais ou maiores que a porta de alimentação, são mantidas em todas as variantes da Série, garantindo que o isolamento resulte em uma rápida e completa exaustão da pressão a jusante.

P: Qual é a cor da alça desta série e por que isso importa?

A: A Série utiliza uma alavanca de operação azul, em vez da alavanca vermelha da Série 1287 LOX padrão. Essa diferença de cor é intencional e operacionalmente significativa. Os trabalhadores de manutenção treinados em procedimentos de bloqueio e etiquetagem (LOTO) por escrito podem confirmar se estão no tipo de válvula correto antes de aplicar um cadeado. Os auditores de segurança podem identificar rapidamente se uma válvula possui capacidade de partida suave. Em instalações onde válvulas 1287 (vermelhas) e 1289 (azuis) estão instaladas, a codificação por cores evita a substituição acidental de uma válvula de partida suave por uma válvula de bloqueio padrão ou vice-versa durante a manutenção.

P: Qual é a faixa de pressão operacional para a subfamília Classic da série?

A: As variantes da série Classic e High-Capacity possuem uma faixa de pressão operacional confirmada de 0 a 150 psig (0 a 10 bar), com base nos dados de catálogo para as variantes EEZ-ON. As variantes da subfamília Modular são classificadas para 200 psig (14 bar) e as Slim-Line para 145 psig (10 bar). As válvulas padrão da série 1287 Classic e High-Capacity são classificadas para 300 psig, mas o mecanismo EEZ-ON adiciona uma restrição no caminho de alimentação que limita a pressão aplicável a 150 psig para as variantes Classic EEZ-ON. Verifique os requisitos de pressão operacional antes de selecionar entre as séries 1287 e High-Capacity.

P: Qual é a classificação de temperatura da série?

A: Todas as variantes da Série 15 LOX com EEZ-ON compartilham uma faixa de temperatura ambiente e do fluido de 4 a 80 graus Celsius (40 a 175 graus Fahrenheit), consistente com a Série 15 LOX padrão. As vedações deslizantes de fluorocarbono mantêm o desempenho elastomérico em toda essa faixa, incluindo a troca manual confiável após períodos prolongados em temperaturas extremas.

P: Como posso verificar se a pressão a jusante foi removida antes do acesso para manutenção?

A: Instale o indicador pop-up ROSS modelo 988A30 ou o pressostato modelo 586A86 (conector EN) ou 1153A30 (conector M12) na porta de detecção de 1/8 NPT no corpo da válvula. O indicador pop-up fornece confirmação mecânica visual: o botão retrai para a posição nivelada quando a pressão atinge zero. Os pressostatos fornecem confirmação elétrica com contatos que se fecham a uma queda de pressão de 5 psig. Ambos os acessórios são itens padrão do catálogo ROSS e são instalados diretamente na porta de detecção fornecida em todos os corpos de válvulas da Série.

P: A série LOX com EEZ-ON é adequada como válvula de partida suave independente, onde o bloqueio não é necessário?

R: Sim. Em aplicações onde a função combinada de bloqueio e partida suave é útil, mas o bloqueio não é acionado em todos os ciclos (como em sistemas que reiniciam diariamente ou semanalmente após o desligamento noturno), a série executa sua função de partida suave EEZ-ON sempre que a alavanca azul é puxada para abrir, independentemente da presença de um cadeado. A capacidade de bloqueio está disponível sempre que necessário, mas não precisa ser usada em todas as reinicializações. Isso torna a série útil tanto como um dispositivo de isolamento dedicado para manutenção quanto como uma válvula de controle de partida com foco em segurança em aplicações que se beneficiam da repressurização controlada.

P: Posso usar esta série em um ambiente de processamento de alimentos ou de lavagem frequente?

A: A Série padrão utiliza corpos de válvulas em alumínio fundido ou alumínio usinado com carretéis em aço inoxidável 316 e vedações em fluorocarbono. Para ambientes alimentícios ou sujeitos a lavagem frequente, onde o corpo externo da válvula entra em contato com agentes de limpeza, sanitizantes ou fluidos de processo, selecione a opção de corpo em aço inoxidável (corpo em aço inoxidável 316). Esta opção está disponível para subfamílias selecionadas. Consulte a ROSS para obter os números de modelo do corpo em aço inoxidável para o tamanho de porta e subfamília específicos necessários.

P: Como o mecanismo EEZ-ON se compara ao uso de uma conexão de controle de fluxo para controle de partida?

A: Os dispositivos de controle de fluxo (válvulas de agulha ou restritores de fluxo) instalados na linha de ar comprimido controlam a velocidade inicial de um cilindro, mas não impedem que a pressão total do sistema atinja a saída imediatamente. Eles controlam a velocidade do atuador, e não a taxa de aumento da pressão a jusante. O mecanismo EEZ-ON controla a taxa de aumento da pressão a jusante em todo o circuito, permitindo que todos os atuadores e cilindros conectados sejam pressurizados gradualmente e simultaneamente antes da aplicação da pressão total. O EEZ-ON também possui certificação de Categoria de Segurança 1, PL c, SIL 2, que os dispositivos de controle de fluxo não possuem. Além disso, as configurações de controle de fluxo podem ser facilmente adulteradas ou alteradas acidentalmente; o mecanismo EEZ-ON é integrado ao corpo da válvula com um ponto de transição fixo, não sujeito a ajustes externos.

P: O que acontece se a válvula for aberta muito rapidamente a partir da posição fechada com cadeado?

A: O mecanismo EEZ-ON é ativado sempre que a alavanca azul é puxada da posição fechada para a aberta, independentemente da velocidade de acionamento. A pressurização gradual é função do mecanismo de restrição interno, e não da velocidade de operação da alavanca. O sistema pneumático a jusante receberá uma rampa de pressão controlada, independentemente da técnica do operador, desde que a alavanca seja totalmente puxada para a posição aberta.

Diretrizes de Instalação e Manutenção

• Instale a série LOX com EEZ-ON como a primeira válvula na linha de suprimento de ar comprimido para a máquina ou zona protegida, a montante de todas as válvulas de controle, cilindros e atuadores.
• Conecte a entrada (Porta 1) à alimentação a montante, a saída (Porta 2) ao circuito pneumático a jusante e a exaustão (Porta 3) à atmosfera através de um silenciador ou linha de exaustão remota.
• Certifique-se de que o dimensionamento da linha de alimentação não restrinja o fluxo de ar abaixo da pressão mínima de operação da válvula.
• Não restrinja a porta de exaustão. A restrição EEZ-ON aplica-se apenas ao caminho de alimentação; o caminho de exaustão deve permanecer desobstruído para permitir um rápido alívio da pressão a jusante durante o isolamento.
• Instale o indicador pop-up (988A30) ou o pressostato (586A86 ou 1153A30) na porta de detecção de 1/8 NPT e verifique o funcionamento antes de colocar em serviço.
• Para bloqueio em grupo com vários trabalhadores, instale o dispositivo de bloqueio múltiplo 356A30 na maçaneta.
• Verifique se todos os funcionários estão fora das zonas de risco do atuador antes de puxar a alavanca azul para a posição aberta. O arranque suave EEZ-ON reduz o risco de movimentos inesperados, mas não elimina a necessidade de verificar se há pessoal suficiente antes de reiniciar.
• A alavanca azul é o indicador visual: pressionada para dentro significa fechada e isolada; puxada para fora significa que o sistema EEZ-ON de arranque suave está ativo e, em seguida, inicia o fluxo total.
• Para obter a melhor vida útil, forneça ar comprimido filtrado (recomenda-se filtro de 5 mícrons) a montante da válvula.
• Não utilize a série LOX com EEZ-ON como dispositivo de parada de emergência. Ela foi projetada exclusivamente como dispositivo de isolamento de energia.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os produtos da Série LOX com EEZ-ON, cobrindo defeitos de material e fabricação a partir da data da compra.

Suporte técnico disponível através da ROSS USA em 1-888-TEK-ROSS (1-888-835-7677), Serviço de Atendimento ao Cliente em 1-800-GET-ROSS (1-800-438-7677) e globalmente através dos escritórios da ROSS no Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Os arquivos da biblioteca SISTEMA para cálculos de segurança da norma ISO 13849-1 estão disponíveis em rosscontrols.com.

Entre em contato com a Engenharia de Aplicações da ROSS para obter suporte em análises de temporização de partida suave em nível de sistema e integração de arquitetura de segurança.

Baixe o catálogo: https://www.rosscontrols.com/en/documents/331?filename=Energy_Isolation_Manual_Lockout_Valves_with_Soft-Start_ROSS-LOX_EEZON_EN.pdf
