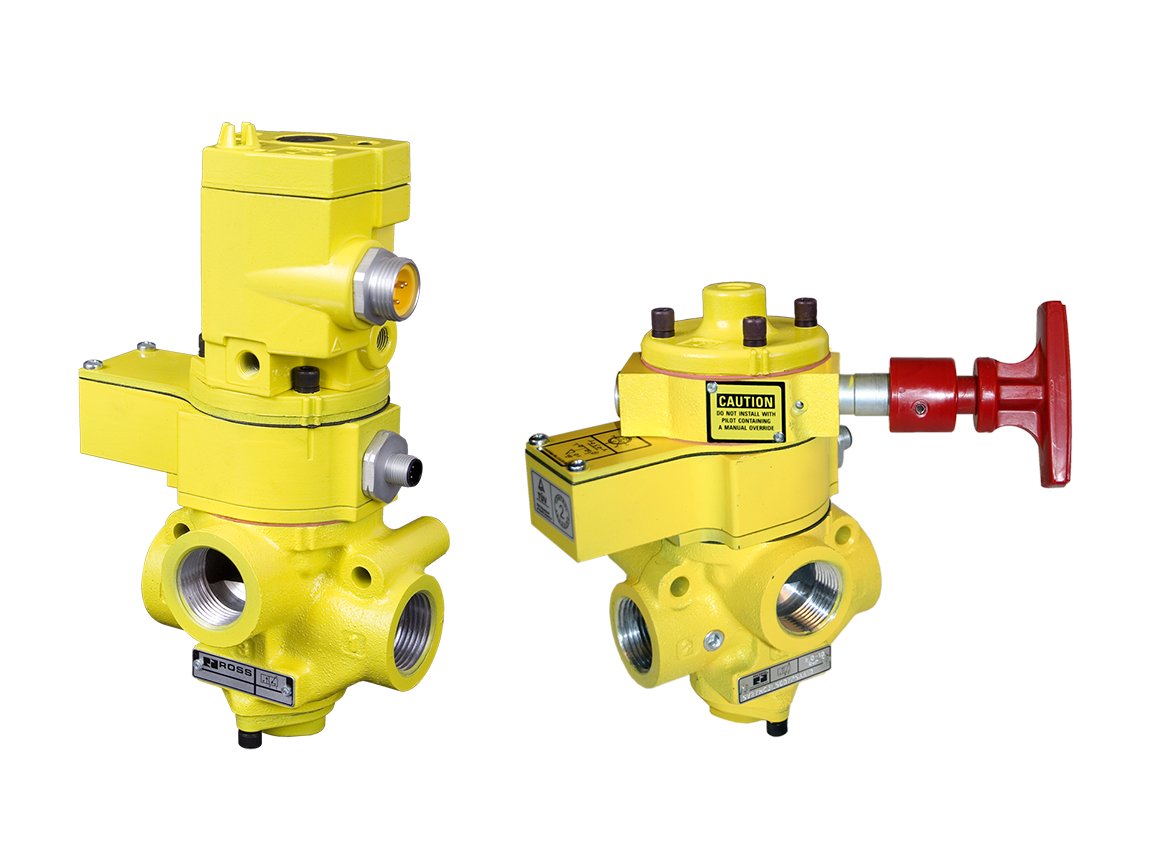

Válvula Única Série SV27 Categoria de segurança. 2 PL c, monitoramento externo com e sem bloqueio manual L-O-X

Visão geral do produto

As válvulas de detecção da série SV27 da ROSS Controls combinam a durabilidade comprovada e o alto desempenho de vazão da plataforma de válvulas de assento da série 27 da ROSS com monitoramento integrado de posição e estado, criando uma solução de exaustão segura com uma única válvula e cobertura de diagnóstico de 99%. Quando monitorada por um sistema de controle de segurança externo, a SV27 atinge a Categoria de Segurança 2, Nível de Desempenho c (PL c) de acordo com a norma ISO 13849-1:2015, com certificação TÜV Rheinland para SIL 2 de acordo com as normas IEC 61508 e IEC 61511.

O feedback elétrico é fornecido por meio de um interruptor DPST (Duplo Polo Unidirecional) com acionamento positivo e classificação de segurança, guiado por força e acionado diretamente pela posição e estado reais do obturador, e não apenas por sinais de pressão ou elétricos. O interruptor DPST oferece contatos normalmente abertos (NA) e normalmente fechados (NF), permitindo o monitoramento direto de dois canais por CLPs de segurança e relés de segurança. Para corpos de 3/4" e 1-1/4", o interruptor é acionado sempre que a válvula NÃO estiver em sua posição normal de repouso. Para corpos de 2", o interruptor é acionado somente quando a válvula ESTIVER na posição normal de repouso.

A plataforma SV27 oferece uma porta de verificação de pressão (PV) integrada opcional de 1/8 de polegada NPT para confirmação independente do estado da pressão a jusante. Esta porta aceita um indicador de pressão visual retrátil (modelo 988A30) para confirmação do operador ou um pressostato elétrico (modelo 586A86, pré-ajustado de fábrica para 5 psi na borda de descida) para feedback eletrônico ao controlador de segurança. Esses acessórios aprimoram a arquitetura de segurança geral, fornecendo um canal de verificação separado e independente.

A variante opcional de bloqueio LOX permite que a válvula seja travada com cadeado na posição DESLIGADA (exausta), possibilitando total conformidade com os procedimentos de bloqueio/etiquetagem (lockout/tagout) conforme as normas OSHA 29 CFR 1910.147 e ANSI Z244.1, sem a necessidade de um dispositivo de bloqueio a montante separado. O design LOX impede fisicamente que a válvula seja energizada enquanto travada, proporcionando isolamento energético positivo no nível da válvula de zona.

As válvulas SV27 estão disponíveis em tamanhos de corpo de 3/4" a 2-1/2" com 9 configurações de portas, abrangendo vazões de 6,2 Cv (6.100 Nl/min) a 66 Cv (65.000 Nl/min). São oferecidas opções de acionamento por piloto solenóide e por pressão (piloto pneumático). A classificação de confiabilidade B10D excede 20.000.000 ciclos e o MTTFD é de 98,15 anos, confirmando sua adequação para aplicações de segurança de alta frequência. Os arquivos da Biblioteca SISTEMA estão disponíveis para download.

Principais características de engenharia

• Interruptor de segurança DPST integrado (cobertura de diagnóstico de 99%) - Interruptor bipolar de uma via com acionamento positivo e guiado por força, com contatos NA e NF. Acionado diretamente pela posição do obturador. O monitoramento de ambos os contatos em cada ciclo garante uma cobertura de diagnóstico de 99% conforme a norma ISO 13849-1, permitindo a conformidade com a Categoria 2 com uma única válvula.
• Certificação TUV Rheinland SIL 2 / PL c - Certificação de terceiros para SIL 2 de acordo com as normas IEC 61508 e IEC 61511, e PL c de acordo com a norma ISO 13849-1:2015. Em configurações redundantes, atinge CAT 3, PL e.
• Construção da válvula de retenção Série 27 - Construída sobre a plataforma comprovada de válvulas de retenção Série 27 da ROSS: vazamento interno praticamente nulo, tolerante à sujeira, com compensação de desgaste, resposta rápida e alta capacidade de fluxo sem necessidade de lubrificação em linha.
• Porta de Verificação de Pressão (PV) - Porta integrada opcional de 1/8" NPT para verificação de pressão a jusante usando um indicador visual pop-up (988A30) ou um pressostato elétrico (586A86, pré-ajustado para 5 psi na borda de descida), fornecendo confirmação independente da liberação de pressão.
• Design opcional de bloqueio de LOX - As variantes incluem capacidade integrada de bloqueio de LOX, permitindo que a válvula seja travada com cadeado na posição DESLIGADA, possibilitando a conformidade com o bloqueio/etiquetagem pneumática em nível de zona sem uma válvula de bloqueio a montante separada.
• Ampla gama de tamanhos de corpo (3/4" a 2-1/2") - Nove configurações de corpo abrangem fluxos de 6,2 Cv a 66 Cv (6.100 a 65.000 Nl/min), atendendo a aplicações que vão desde circuitos compactos com um único atuador até proteção de cilindros de grande diâmetro e zonas de alto fluxo.
• Acionamento por solenóide e piloto de pressão - Disponível nas versões controladas por solenóide (24 VCC, 110-120 VCA, 230-240 VCA) e por pressão (piloto pneumático), proporcionando flexibilidade de acionamento para diversas arquiteturas de sistemas de controle.
• Classificado para mais de 15 milhões de ciclos - Frequência de comutação classificada em mais de 15 milhões de ciclos, com um B10D de 20.000.000 de ciclos e MTTFD de 98,15 anos, demonstrando confiabilidade excepcional para aplicações de segurança em serviço contínuo.
• Acionamento manual sem trava - Acionamento manual sem trava, embutido em borracha, é padrão nos modelos com solenóide para comissionamento e manutenção, com variantes opcionais de trava e acionamento estendido disponíveis.
• Biblioteca SISTEMA disponível - Arquivos da Biblioteca SISTEMA para download contendo todos os parâmetros de segurança para verificação e documentação da função de segurança ISO 13849-1.

Especificações técnicas

Especificações gerais

Dados de desempenho de fluxo

Certificações e Conformidade

Aplicações e setores típicos

Conformação de metais e operações de prensagem

• Controle mecânico de embreagem-freio em prensa hidráulica, onde a chave DPST SV27 fornece confirmação do controlador de segurança sobre o desengate da embreagem pneumática antes de permitir o acesso à matriz, atendendo aos requisitos de segurança da prensa OSHA 29 CFR 1910.217.
• Linhas de estampagem e corte de metais onde o monitoramento de 99% de corrente contínua (CC) da válvula SV27 substitui uma segunda válvula em determinadas arquiteturas de Categoria 2, reduzindo o custo e o espaço ocupado pelo sistema.
• Máquinas de curvatura de tubos e canos onde o feedback do interruptor DPST confirma a posição da válvula de retenção durante a parada de segurança antes do carregamento do material pelo operador.
• Circuitos de controle pneumático de prensas hidráulicas onde a ausência de pressão piloto de ar deve ser verificada antes da manutenção de isolamento da bomba hidráulica.

Moldagem por Injeção e Processamento de Plásticos

• Circuitos pneumáticos de extração e ejeção de núcleos em máquinas de moldagem por injeção, onde as variantes SV27 LOX permitem que o técnico de moldes bloqueie a válvula de zona durante a troca de moldes, com o feedback do interruptor DPST confirmando o estado de bloqueio.
• Sistemas de manuseio de parison em moldagem por sopro que exigem liberação de pressão confirmada no circuito de pinçamento da pré-forma antes da intervenção manual.
• Os atuadores de fixação e corte da matriz de termoformagem, onde a confirmação de exaustão monitorada impede o acesso à área do molde até que a chave DPST SV27 reporte o estado seguro.

Montagem de Automóveis e Equipamentos Pesados

• Circuitos de fixação de dispositivos de montagem de carroceria onde as opções de alto Cv do SV27 (até 66 Cv) despressurizam rapidamente os cilindros de fixação de grande diâmetro, reduzindo o tempo de parada de segurança para acesso.
• Os controles pneumáticos da bancada de testes de montagem de motor e transmissão exigem a verificação da remoção da pressão antes da interação do operador com o dispositivo de fixação, com sinais DPST alimentando o CLP de segurança da máquina.
• Dispositivos de montagem de cabine e chassi para equipamentos pesados com atuadores pneumáticos de grande porte, onde o SV27 com corpo de 2 e 2-1/2 polegadas fornece a vazão e a capacidade de monitoramento necessárias.

Processamento de alimentos e bebidas e produtos farmacêuticos

• Os atuadores pneumáticos de máquinas de enchimento e fechamento, onde o monitoramento de corrente contínua (CC) documentado de 99% atende aos requisitos de validação para máquinas regulamentadas pela FDA em auditorias de segurança alimentar e farmacêutica.
• Ambientes de lavagem sanitária onde os invólucros de solenoides com classificação IP65 e os materiais dos carretéis de aço inoxidável nas variantes LOX resistem à corrosão durante os procedimentos de CIP e lavagem.
• Circuitos pneumáticos de máquinas de embalagem e de formação, enchimento e selagem que requerem exaustão rápida e verificação de posição para acesso ágil durante a troca de formato.

Trabalho em madeira e processamento de painéis

• Prensas de painéis e máquinas de laminação onde cilindros pneumáticos de grande diâmetro requerem exaustão segura com alto Cv e monitoramento DPST para confirmar a despressurização antes da descarga do painel.
• Dispositivos de fixação a vácuo e sistemas de retenção para roteadores CNC que exigem verificação da liberação do vácuo e confirmação da pressão antes da remoção da peça.

Fabricantes de equipamentos originais (OEM) e máquinas industriais em geral

• Projetos de máquinas OEM que exigem exaustão segura de Categoria 2 com 99% de DC documentado para marcação CE e conformidade com o dossiê técnico da Diretiva de Máquinas da UE.
• Sistemas pneumáticos multizona onde válvulas SV27 individuais por zona fornecem feedback de monitoramento seletivo por zona, permitindo acesso específico à zona sem interromper as zonas de produção adjacentes.
• Áreas classificadas como ATEX onde a variante SV27 controlada por pressão (sem solenóide) elimina o risco de ignição por acionamento elétrico em atmosferas potencialmente explosivas.

Configuração de pedidos e números de modelo

Os números de modelo SV27 codificam a função da válvula, a designação do corpo, o tipo de acionamento e a tensão. Exemplo: SV27NC305407PSAA1A = Série SV27, normalmente fechada, corpo 540 (portas de 3/4"), piloto solenóide, 24 VCC. Entre em contato com a ROSS Controls para obter o configurador de variantes completo.

Tensões disponíveis: 24 VCC (uso contínuo); 110-120 VCA 50/60 Hz; 230-240 VCA 50/60 Hz.

Variante com bloqueio de LOX disponível: especifique a opção de bloqueio no momento do pedido.

Opção de porta de verificação de pressão (PV): 1/8" NPT. Especifique o indicador visual (988A30) ou o pressostato elétrico (586A86) como acessório.

Opções de rosca NPT e G (BSPP) disponíveis.

Opções de acionamento manual: padrão sem trava (standard), com trava (792K87), estendido (791K87), estendido com palma (984H87).

Kits de cabos pré-cabeados para conectores de solenóide e interruptor DPST disponíveis (2m, 4m, 10m).

Os arquivos da biblioteca SISTEMA podem ser baixados em rosscontrols.com.

Contate a ROSS Controls em (800) 438-7677 para obter o configurador completo, desenhos dimensionais e modelos CAD.

Acessórios

Indicador visual de pressão (Modelo 988A30)

Indicador visual retrátil para a porta de verificação de pressão NPT de 1/8". Confirma a presença de pressão piloto ou a jusante com um pino mecânico, proporcionando verificação visível ao operador sem necessidade de conexão elétrica.

Interruptor de pressão elétrico (Modelo 586A86)

Pré-ajustado de fábrica para 5 psi na borda de descida. Conector DIN EN 175301-803 Forma A. Fornece sinal de feedback elétrico ao controlador de segurança, confirmando a liberação de pressão no circuito de saída SV27.

Kits de luzes indicadoras de solenóide

Kits de indicadores LED para visualização do estado energizado do solenoide: Modelo 862K87-W (24 VCC), 862K87-Z (110-120 VCA, 50-60 Hz), 862K87-Y (230 VCA, 50-60 Hz).

Kits de cabos pré-cabeados (solenoide)

Modelos 2239H77 (4m) e 2240H77 (10m): Conector MINI de 3 pinos para cabos soltos para fiação do solenóide.

Kits de cabos pré-cabeados (interruptor DPST)

Modelos 2241H77 (4m) e 2242H77 (10m): Conector M12 de 5 pinos para cabos de ligação para fiação do interruptor de segurança DPST ao controlador de segurança.

Opções de Substituição Manual

Botão de travamento (792K87), botão estendido sem travamento (791K87) e botão estendido de contato com a palma da mão (984H87) como alternativas ao botão de sobreposição padrão embutido sem travamento.

Produtos e acessórios relacionados

• Válvula Simples Série MDC1 (Categoria 1, PL c) - Válvula simples de escape segura de nível básico, sem monitoramento, para aplicações de baixo risco. https://www.rosscontrols.com/en/series/1291-mdc1-series-single-valve
• Válvula Simples Série MDC2 (Categoria 2, PL c) - Plataforma MDC com sensor de pressão de estado sólido integrado para Categoria 2 com 60-90% de CC. https://www.rosscontrols.com/en/series/1292-mdc2-series-single-valve
• Válvula dupla DM1 Série C (Categoria 4, PL e) - Válvula dupla redundante com sistema de obturador duplo e monitoramento interno para a mais alta categoria de segurança. https://www.rosscontrols.com/en/series/1294-dm1-series-c-double-valve
• Válvula dupla série M35 (Categoria 4, PL e, Monitoramento externo) - Válvula dupla redundante com sensor de pressão de estado sólido externo para monitoramento. https://www.rosscontrols.com/en/series/1296-m35-series-double-valve
• Válvulas de Bloqueio LOX (Série 15) - Válvulas de bloqueio manual independentes para isolamento de energia pneumática a montante. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

Perguntas frequentes (FAQ)

P: Qual é a categoria de segurança e o nível de proteção (PL) do SV27?

A: A série SV27 atinge a Categoria de Segurança 2, Nível de Desempenho c (PL c) de acordo com a norma ISO 13849-1:2015 como uma válvula única, quando a chave DPST é monitorada em cada ciclo de acionamento e desacionamento. Em uma configuração redundante (1oo2) com duas válvulas SV27, a arquitetura pode atingir a Categoria 3, PL e. A válvula possui certificação TÜV Rheinland para SIL 2 de acordo com as normas IEC 61508 e IEC 61511.

P: Como o interruptor DPST oferece 99% de cobertura de diagnóstico?

A: O interruptor DPST é acionado diretamente pelo mecanismo de obturador e possui contatos normalmente abertos (NF) e normalmente fechados (NA). Ao monitorar ambos os contatos simultaneamente em cada ciclo da válvula, o controlador de segurança detecta praticamente todas as falhas que impediriam a válvula de transitar entre os estados, incluindo travamento do obturador, soldagem dos contatos do interruptor e falhas na fiação. Esse monitoramento de dois canais em um interruptor guiado por força atinge 99% de precisão em corrente contínua (CC) de acordo com a norma ISO 13849-1.

P: Como o interruptor DPST se comporta de forma diferente em válvulas com corpo de 3/4"/1-1/4" em comparação com válvulas de 2"?

A: Para corpos de 3/4 de polegada e 1-1/4 de polegada, o interruptor DPST é acionado sempre que o obturador NÃO estiver na posição normal de repouso (desenergizado/exaurido). Qualquer movimento a partir da posição de repouso aciona o interruptor. Para corpos de 2 polegadas, o interruptor DPST é acionado somente quando o obturador ESTIVER na posição normal de repouso. Essa diferença de projeto deve ser considerada na lógica de monitoramento do controlador de segurança e nos cálculos do SISTEMA.

P: O que é a porta de verificação de pressão (PV) do SV27 e como ela é usada?

A: A porta opcional de verificação de pressão NPT de 1/8 de polegada é uma tomada de detecção no lado a jusante da válvula. A instalação de um indicador visual pop-up (modelo 988A30) fornece aos operadores uma confirmação mecânica de que a pressão de saída foi liberada antes de acessarem a máquina. A instalação de um pressostato elétrico (modelo 586A86, pré-ajustado para 5 psi na borda de descida) fornece confirmação eletrônica ao controlador de segurança, adicionando um canal de verificação independente à arquitetura de segurança.

P: É possível bloquear o SV27 para manutenção?

R: Sim, a variante de bloqueio LOX permite a aplicação de um cadeado na válvula na posição DESLIGADA (exaurida), impedindo fisicamente a energização do solenoide. Isso possibilita o bloqueio/etiquetagem pneumática em nível de zona na própria válvula SV27, atendendo aos procedimentos de controle de energia da OSHA 29 CFR 1910.147 para o circuito protegido, sem a necessidade de um dispositivo de bloqueio a montante separado.

P: Quais são os tamanhos de carroceria e capacidades de fluxo disponíveis?

A: O SV27 está disponível em 9 configurações de corpo, desde o corpo de 3/4 de polegada até o de 2-1/2 polegadas. As capacidades de vazão variam de 6,2 Cv (6.100 Nl/min) para o corpo de 3/4 de polegada com portas de 1/2 polegada, até 66 Cv (65.000 Nl/min) para o corpo de 2-1/2 polegadas. Essa variedade atende desde circuitos compactos de cilindro único até aplicações de isolamento de zona de grande diâmetro e alto fluxo.

P: Quais opções de acionamento estão disponíveis?

A: O SV27 está disponível em versões com controle por solenóide (24 VCC, 110-120 VCA 50/60 Hz e 230-240 VCA 50/60 Hz) e com controle por pressão (piloto pneumático). A opção com controle por pressão elimina completamente o solenóide, o que é útil para áreas classificadas como ATEX ou onde o acionamento elétrico não é viável.

P: Quais são os valores de B10D e MTTFD?

A: O SV27 tem um B10D de 20.000.000 ciclos e um MTTFD de 98,15 anos (com base em um nop de 7.360 ciclos por ano). O PFHD é de 2,35 x 10^-7 por hora. Esses valores são usados nos cálculos da ISO 13849-1 para verificar o Nível de Desempenho alcançável para uma determinada taxa de ciclos e tempo de missão da aplicação.

P: Que tipo de filtragem é necessária?

A: É necessário um filtro de entrada com porosidade mínima de 5 mícrons. A qualidade do ar deve atender à norma ISO 8573-1 Classe 7:4:4. A faixa de pressão de operação é de 40 a 150 psig (2,8 a 10,3 bar).

P: Quais são os tipos de conexão de solenoides disponíveis?

A: A conexão do solenóide utiliza um conector MINI de 3 pinos com pinagem codificada por cores (Verde/Amarelo = Terra, Azul, Marrom). Um conector M12 de 5 pinos também está disponível para ambientes agressivos. A conexão do interruptor DPST utiliza um conector MINI de 3 pinos para tamanhos de corpo de 3/4 de polegada e 1-1/4 de polegada e um conector M12 de 5 pinos para tamanhos de corpo de 2 polegadas.

P: Estão disponíveis kits de cabos pré-instalados?

R: Sim. Kits de cabos para solenóides (modelos 2239H77 de 4m e 2240H77 de 10m) e kits de cabos para interruptores de detecção (modelos 2241H77 de 4m e 2242H77 de 10m) estão disponíveis como acessórios, com conectores MINI de 3 pinos ou M12 de 5 pinos para cabos flexíveis.

P: Existe algum arquivo da Biblioteca SISTEMA disponível?

R: Sim. Um arquivo da biblioteca SISTEMA contendo os parâmetros de segurança do SV27 está disponível para download em rosscontrols.com, permitindo a verificação do PL ISO 13849-1 sem a necessidade de entrada manual de dados.

P: Que garantia e suporte a ROSS oferece?

A: A ROSS Controls oferece garantia de um ano para todos os produtos. O suporte técnico está disponível pelo telefone 1-888-TEK-ROSS. Atendimento ao cliente: 1-800-GET-ROSS. Suporte global através dos escritórios da ROSS nos EUA, Canadá, Alemanha, França, Reino Unido, Brasil, Índia, China e Japão.

Diretrizes de Instalação e Manutenção

• Instale a SV27 na linha de alimentação com todos os atuadores e dispositivos protegidos a jusante da porta de exaustão da válvula.
• Verifique se a pressão de operação está entre 40 e 150 psig (2,8 e 10,3 bar). O ar de suprimento deve ser filtrado com um filtro de no mínimo 5 mícrons.
• Conecte os dois contatos da chave DPST (NA e NF) à entrada de canal duplo do controlador de segurança. Não use apenas um contato, pois ambos os canais são necessários para uma cobertura de diagnóstico de 99%.
• Caso utilize a porta de verificação de pressão, instale o indicador visual ou o pressostato elétrico e verifique se a instalação não obstrui a porta de detecção.
• Para variantes de bloqueio LOX, verifique se o mecanismo de bloqueio engata completamente e impede a energização do solenóide quando travado. Treine o pessoal no procedimento de bloqueio.
• Realizar teste funcional de comissionamento: energizar o solenóide, verificar o fornecimento de energia para o circuito a jusante, confirmar a transição do estado da chave DPST; desenergizar, verificar a exaustão, confirmar o retorno da chave DPST ao estado inicial.
• Para modelos com solenóide, verifique se o indicador LED do solenóide (se instalado) indica corretamente o estado energizado/desenergizado.
• Programe o controlador de segurança para monitorar as transições da chave DPST em cada ciclo e gerar uma parada de segurança em caso de transições de estado ausentes ou incorretas.
• Estabelecer intervalos periódicos de teste de comprovação com base no nop e no tempo de missão da máquina, conforme o Anexo C da ISO 13849-1.
• Documente todos os registros de instalação, comissionamento e testes periódicos no arquivo técnico da máquina.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

Suporte técnico: 1-888-TEK-ROSS (1-888-835-7677). Atendimento ao cliente: 1-800-GET-ROSS (1-800-438-7677).

Suporte global através dos escritórios da ROSS nos EUA (Ferndale, Michigan), Canadá, Alemanha, França, Reino Unido, Brasil, Índia, China e Japão.

Arquivos da biblioteca SISTEMA, desenhos dimensionais, modelos CAD e certificações estão disponíveis em rosscontrols.com.

Baixe o catálogo: https://www.rosscontrols.com/en/documents/381
