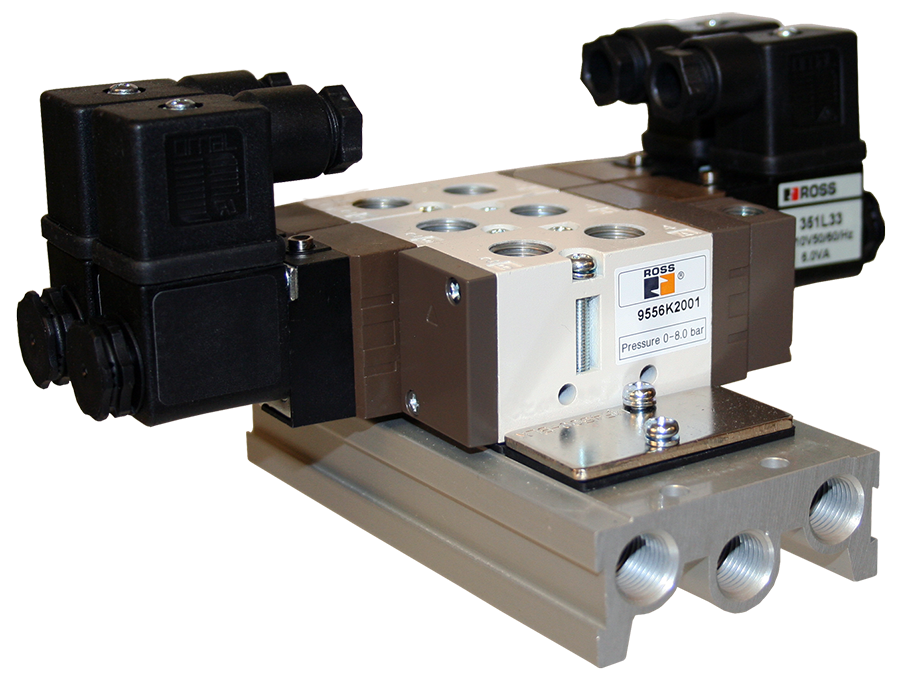

Coletores Multi-Estação Série 95 Válvulas

Visão geral do produto

A ROSS Controls fornece bases de manifold multiestação pré-montadas e compactas para as válvulas direcionais da Série ROSS 95. Cada manifold é uma unidade monobloco montada em fábrica, dimensionada para 2, 4, 6, 8 ou 10 estações de válvulas, com galerias internas de alimentação e exaustão compartilhadas para todas as estações do manifold. O perfil compacto mantém o conjunto de válvulas montado em um formato compacto, o que é uma vantagem crucial em instalações em painéis e gabinetes de máquinas onde o espaço é limitado.

A Série abrange as configurações de válvulas da Série 95 para válvulas 3/2 (3 portas, 2 posições) com retorno por mola e com trava, e para válvulas 5/2 e 5/3 (5 portas, 2 posições e 5 portas, 3 posições) em todos os tamanhos de porta disponíveis: 1/8", 1/4", 3/8" e 1/2". Os tamanhos das portas no manifold correspondem aos tamanhos das portas de entrada e de trabalho da válvula da Série 95 instalada em cada estação. Estão disponíveis corpos de manifold com roscas NPT e BSPP (rosca G), sendo as versões BSPP designadas pelo prefixo D.

As válvulas da série ROSS 95 apresentam construção com vedação resiliente e estão disponíveis nas configurações em linha e montadas em manifold. Quando montadas em manifold, o corpo da válvula é parafusado diretamente à estação do manifold por meio de dois parafusos de fixação, com vedações de face em O-ring formando as interfaces de alimentação e exaustão entre a válvula e a base do manifold. Cada posição da estação é independente, permitindo que válvulas individuais sejam removidas e substituídas sem afetar as estações adjacentes.

Como engenheiro de projeto ao especificar sistemas de manifold da Série 95, posso afirmar que a série simplifica a integração do sistema, fornecendo um corpo de manifold completo em um único código de peça. Os furos de montagem pré-perfurados, as passagens de alimentação e exaustão integradas e os acessórios do kit de vedação inclusos eliminam a necessidade de especificar e montar componentes individuais da estação do manifold. As dimensões compactas dos manifolds da série, quando montados, simplificam o layout do painel para sistemas que requerem de 2 a 10 estações de válvulas em uma única zona pneumática.

Principais características de engenharia

• Construção compacta e monobloco do coletor - Cada coletor da Série é um corpo único de alumínio usinado que fornece todas as posições das estações, galerias de alimentação e galerias de exaustão em uma única unidade. Isso elimina as tolerâncias de empilhamento de montagem associadas aos coletores aparafusados por estação e oferece uma interface de montagem de válvulas consistentemente plana em todas as estações.
• Configurações de 2 a 10 estações - Os manifolds estão disponíveis em incrementos de 2, 4, 6, 8 e 10 estações para funções de válvulas 3/2, 5/2 ou 5/3, permitindo a seleção direta da quantidade exata de estações necessária, sem superestimar ou subestimar a capacidade do manifold.
• Quatro opções de tamanho de porta (1/8", 1/4", 3/8", 1/2") - Os tamanhos de porta abrangem toda a gama de configurações de válvulas da Série 95. A porta de 1/8" oferece um Cv máximo de 0,9 (980 Nl/min), a de 1/4" oferece 1,3 (1300 Nl/min), e as portas de 3/8" e 1/2" fornecem Cv de até 2,6 e 4,5, respectivamente, oferecendo a capacidade de fluxo adequada para cada tamanho de atuador e requisito de tempo de ciclo.
• Compatibilidade com válvulas 3/2 e 5/2 ou 5/3 - Séries de manifolds separadas estão disponíveis para funções de válvulas 3/2 (1472H91 a 1500H91) e para funções de válvulas 5/2 ou 5/3 (1392H91 a 1650H91). Os corpos dos manifolds 5/2 ou 5/3 são mais largos para acomodar as portas de trabalho adicionais das válvulas de 5 portas, e as famílias de modelos são distintas para evitar instalações incompatíveis.
• Opções de rosca NPT e BSPP - Todos os manifolds da Série estão disponíveis nas configurações NPT e BSPP (rosca G). As versões BSPP são identificadas pelo prefixo D no número do modelo (ex.: D1392H91), atendendo aos requisitos de instalação globais.
• Substituição individual de válvulas em cada estação - Cada estação do manifold possui parafusos de montagem de válvula independentes. Os corpos das válvulas individuais podem ser removidos e substituídos em qualquer estação sem desmontar o corpo do manifold ou afetar as válvulas em outras estações, minimizando o tempo de inatividade durante a manutenção.
• Acionamento manual sem trava em todas as válvulas - Todas as válvulas da Série 95 montadas em manifolds da Série incluem acionamentos manuais por botão sem trava, acessíveis pela parte frontal do corpo da válvula, permitindo o acionamento individual de cada estação durante a configuração e o comissionamento sem energizar o circuito do solenóide.
• Kits de vedação para estações não utilizadas no manifold - Os kits de vedação (1806H77 a 1809H77 para 5/2 ou 5/3; 1813H77 ou 1814H77 para 3/2) estão disponíveis para vedar posições de válvulas não utilizadas no manifold, permitindo o bloqueio das estações enquanto se mantém a pressão do sistema na galeria de alimentação. A ativação futura da estação requer apenas a remoção do kit de vedação e a instalação da válvula.
• Válvula com solenóide e conector incluídos - As válvulas da série ROSS 95 são montadas no manifold da série com solenóide e conector elétrico inclusos, reduzindo a necessidade de aquisição de componentes. As conexões elétricas utilizam conectores EN 175301-803 MICRO-MINI (tamanho da porta de 1/8") ou conectores industriais Form B (tamanhos de porta de 1/4" a 1/2") compatíveis com as opções de conectores iluminados da ROSS.
• 60 variantes na série - A série inclui 60 modelos de manifolds individuais que abrangem todas as quantidades de estações (2, 4, 6, 8, 10), todos os tamanhos de porta (1/8", 1/4", 3/8", 1/2"), ambos os tipos de função de válvula (3/2 e 5/2 ou 5/3) e ambos os padrões de rosca (NPT e BSPP), proporcionando uma cobertura abrangente das aplicações de manifolds da Série 95.

Especificações técnicas

Especificações gerais

Dados de desempenho de fluxo

Os valores de Cv abaixo são para válvulas da Série 95 montadas em bases de manifold. O desempenho de vazão é específico da válvula, não da base do manifold em si. O Cv da galeria de alimentação e exaustão do manifold é projetado para exceder a capacidade de vazão combinada da estação na pressão nominal.

Certificações e Conformidade

Aplicações e setores típicos

Máquinas de embalagem e rotulagem

• Máquinas de formação, enchimento e selagem que utilizam manifolds da Série de 6 ou 8 estações com válvulas 5/2 de 1/4" para controlar cilindros de formação de caixas, atuadores de barras de selagem e sistemas pneumáticos de ejeção do produto a partir de um banco de manifolds compacto integrado à estrutura da máquina.
• Sistemas de montagem de caixas e selagem de embalagens utilizando manifolds da Série 4 com válvulas 3/8" 5/2 para cilindros de dobragem de abas de alto fluxo e prensas, onde uma única conexão de alimentação serve vários atuadores.
• Máquinas de etiquetagem e codificação que utilizam manifolds da Série de 2 estações com válvulas de 1/8" 3/2" para controle de sinal piloto e atuadores de baixo fluxo em gabinetes de etiquetadoras com espaço limitado.

Manuseio e transporte de materiais

• Comportas desviadoras pneumáticas em transportadores de triagem usando manifolds da Série de 4 ou 6 estações com válvulas de 1/4" 5/2 para controlar os cilindros das comportas ao longo de uma zona do transportador a partir de um conjunto de bloco de válvulas.
• Sistemas de transferência pick-and-place que utilizam manifolds da Série com 8 ou 10 estações e válvulas de 1/8", 3/2" ou 5/2" para controlar o vácuo da ventosa e o sopro em várias estações de pinça a partir de um manifold de alimentação comum.
• Sistema pneumático de paletização para formação de camadas, utilizando manifolds da Série de 6 estações com válvulas de 3/8" 5/2 ou 5/3, onde múltiplos eixos de cilindros devem ser controlados independentemente, com capacidade de retenção na posição intermediária, utilizando válvulas de centro fechado 5/3.

Assembleia Automotiva e Geral

• Sistemas de fixação e posicionamento de dispositivos em ferramentas de montagem automotiva, utilizando manifolds de 4 ou 6 estações das séries 1/4" ou 3/8" para controlar os cilindros de fixação a partir de um manifold montado no corpo do dispositivo.
• Sistema pneumático para ferramentas de extremidade de braço robótico usando manifolds da Série de 2 estações com válvulas 5/2 de 1/8" ou 1/4" para controlar os circuitos de garra e vácuo dentro do braço do robô.
• Prensa pneumática multieixos e ferramentas de conformação usando manifolds da Série de 10 estações com válvulas de 1/2" 5/2" para controle de cilindros de alto fluxo em aplicações de alta frequência, onde cada estação opera de forma independente.

Processamento de Alimentos e Bebidas

• Máquinas de enchimento, fechamento e selagem que utilizam manifolds da Série de 4 a 8 estações com válvulas de 1/4" 5/2 para controlar atuadores de enchimento individuais a partir de um único bloco de manifold, o que simplifica o acesso para limpeza na zona de enchimento.
• Sistemas de transporte e manuseio de produtos em linhas de processamento de alimentos utilizando manifolds da Série com corpos de alumínio resistentes à corrosão e tolerantes aos ambientes de alta umidade comuns em instalações de fábricas de alimentos.
• Sistemas pneumáticos de controle de porções e comportas que utilizam manifolds compactos da Série 2, onde o controle individual do atuador e o fácil acesso ao acionamento manual simplificam os ajustes de rotina na produção.

Configuração de pedidos e números de modelo

Selecione o manifold da série pelo tipo de função da válvula (3/2, 5/2 ou 5/3), tamanho da porta (1/8", 1/4", 3/8", 1/2"), número de estações (2, 4, 6, 8, 10) e padrão de rosca (NPT ou BSPP com prefixo D). Para BSPP, adicione o prefixo D ao número do modelo.

Os manifolds para válvulas 3/2 e os manifolds para válvulas 5/2 ou 5/3 são famílias de produtos distintas com larguras de corpo diferentes. Não encomende um manifold 3/2 para uso com válvulas 5/2 ou 5/3, pois a geometria da interface das portas é diferente.

Para as versões BSPP (rosca G), adicione o prefixo D ao número do modelo NPT. Todos os modelos de manifold da Série possuem variantes BSPP correspondentes.

Para quantidades personalizadas de estações além de 2, 4, 6, 8 e 10 estações, ou para conjuntos completos de válvulas no manifold pré-carregados com corpos de válvulas antes do envio, entre em contato com a ROSS.

Os kits de vedação para coletores são vendidos separadamente: 1806H77 (1/8"), 1807H77 (1/4"), 1808H77 (3/8"), 1809H77 (1/2") para coletores 5/2 ou 5/3; 1813H77 (1/8") e 1814H77 (1/4") para coletores 3/2. Cada kit de vedação inclui placa de vedação, junta do coletor e parafusos de montagem para uma estação.

Os conectores elétricos para válvulas da Série 95 em manifolds são encomendados separadamente: 1766L77 (24V CC, MICRO-MINI) ou 1780L77 (110V CA, MICRO-MINI) para válvulas com porta de 1/8"; 1767L77 (24V CC, Forma B) ou 1781L77 (110V CA, Forma B) para válvulas com porta de 1/4" a 1/2".

Base de manifold Slim-Line para válvulas 3/2 - Porta de 1/8" (Números de modelo NPT)

Base de manifold Slim-Line para válvulas 3/2 - Porta de 1/4" (Números de modelo NPT)

Base de coletor Slim-Line para válvulas 5/2 e 5/3 - Porta de 1/8"

Base de coletor Slim-Line para válvulas 5/2 e 5/3 - Porta de 1/4"

Base de coletor Slim-Line para válvulas 5/2 e 5/3 - Porta de 3/8"

Base de coletor Slim-Line para válvulas 5/2 e 5/3 - Porta de 1/2"

Acessórios

Kits de vedação para coletores de 3/2 válvulas

Para bloquear posições de válvulas não utilizadas em manifolds de válvulas 3/2. Cada kit contém uma placa de vedação, junta do manifold e parafusos de montagem para uma posição de válvula.

Kits de vedação para coletores de válvulas 5/2 e 5/3

Para bloquear posições de válvulas não utilizadas em manifolds de válvulas 5/2 e 5/3. Cada kit contém uma placa de vedação, junta do manifold e parafusos de montagem para uma posição de válvula.

Conectores elétricos para válvulas da série 95

Conectores elétricos de três pinos com indicador LED e supressor de surtos para válvulas da Série 95 em manifolds da Série. Selecione pelo tamanho da porta da válvula e pela tensão de alimentação.

Silenciadores de escape para portas de escape do coletor da série 95

Silenciadores de escape em alumínio com classificação de 290 psig (20 bar) para portas de escape do coletor. Disponíveis em configurações de rosca macho compatíveis com os tamanhos das portas de escape do coletor.

Atenção: Os silenciadores de escape devem ter um coeficiente de arrasto (Cv) igual ou superior à soma do Cv de todos os pontos de ventilação simultâneos no coletor. Um silenciador subdimensionado cria contrapressão na galeria de escape, reduzindo a velocidade de retorno do atuador em todos os pontos do coletor.

Produtos e acessórios relacionados

• Válvulas de controle direcional da Série 95 - Válvulas de controle direcional com carretel de vedação resiliente 3/2, 5/2 e 5/3 com diâmetros de porta de 1/8" a 1/2" para montagem em linha ou em manifold nas bases de manifold da Série. https://www.rosscontrols.com/en/documents/8/95-series-valves
• Sub-bases individuais da Série 249 - Sub-bases individuais para válvulas ISO, ANSI, SAE e W14, onde são necessárias instalações com uma única válvula. https://www.rosscontrols.com/en/series/249-single-sub-bases
• Sub-bases de manifold da Série 250 - Sub-bases de manifold por estação para padrões de válvulas ISO, ANSI, SAE e W14, que se montam em bancos de manifold multiestação usando kits de estação final da Série 251. https://www.rosscontrols.com/en/series/250-manifold-sub-bases
• Kits de Terminação da Série 251 - Placas de terminação e componentes para conectar bancos de manifolds ISO 5599/I, ISO 5599/II e ISO 15407 montados com sub-bases da Série 250. https://www.rosscontrols.com/en/series/251-end-station-kits
• Opções de Base para Manifold de Válvulas - Reguladores interpostos, placas cegas e discos de bloqueio para bases de manifold de válvulas ISO 15407, ISO 5599 e Série 95. https://www.rosscontrols.com/en/categories/1305-valve-manifold-base-options
• Silenciadores de escape - Silenciadores de alumínio com classificação de 290 psig para portas de escape de coletores com tamanhos de 1/8" a 1/2". https://www.rosscontrols.com/en/series/90-silencers
• Conectores elétricos - EN 175301-803 Forma B e conectores MICRO-MINI para válvulas da Série 95 com indicação LED e supressão de surtos. https://www.rosscontrols.com/en/series/91-electrical-connectors

Perguntas frequentes (FAQ)

P: Qual a diferença entre um manifold multiestação da Série 250 e uma sub-base de manifold da Série 250?

A: O manifold multiestação da Série A é uma unidade pré-montada de corpo único para válvulas da Série 95 da ROSS, disponível em tamanhos de 2 a 10 estações com um único código de peça. A sub-base do manifold da Série 250 é um componente por estação para válvulas com padrões ISO, ANSI, SAE e W14, que deve ser parafusada a outras estações e finalizada com um kit de estação final da Série 251. A Série A é usada exclusivamente com válvulas da Série 95; a Série 250 abrange todas as outras famílias de válvulas de montagem em base da ROSS.

P: Posso usar uma válvula 5/2 em um coletor 3/2 da mesma série?

R: Não. O coletor 3/2 (séries 1472H91 a 1500H91) e o coletor 5/2 ou 5/3 (séries 1392H91 a 1650H91) possuem geometrias de interface de válvulas diferentes. O coletor 5/2 ou 5/3 é mais largo e possui arranjos de portas internas diferentes do coletor 3/2. Instalar uma válvula 5/2 em um coletor 3/2 resultará em passagens internas desalinhadas e potencial interconexão entre os sistemas de alimentação e escape.

P: Qual é a faixa de pressão operacional para os manifolds da Série?

A: O manifold da Série é classificado para pressão de entrada de 22,5 a 150 psig (1,5 a 10 bar), correspondendo à faixa de operação das válvulas da Série 95 que ele suporta. Operar abaixo de 22,5 psig pode resultar em deslocamento incompleto da válvula. Operar acima de 150 psig excede a pressão nominal de projeto da válvula e do corpo do manifold.

P: Como seleciono a quantidade correta de estações para minha aplicação?

A: Conte o número de circuitos de atuadores independentes a serem controlados pelo banco de manifolds. Selecione a próxima quantidade de estações disponível igual ou superior à quantidade de válvulas necessária. Por exemplo, se forem necessárias 5 válvulas, selecione um manifold de 6 estações. A estação extra pode ser bloqueada com um kit de vedação e ativada posteriormente, caso um atuador adicional seja adicionado. Encomendar um manifold maior do que o necessário inicialmente evita a necessidade de adaptações no corpo do manifold quando o sistema for expandido.

P: Qual é a classificação de temperatura para os coletores da Série?

A: A faixa de temperatura de operação é de 5 a 60 °C (41 a 140 °F), tanto para condições ambientais quanto para o fluido. Isso é determinado pelos materiais das vedações das válvulas da Série 95 e dos solenoides, e não pelo próprio corpo de alumínio do coletor. Operar fora dessa faixa acelerará o desgaste das vedações e poderá afetar o desempenho do solenoide. Para aplicações próximas ou acima de 60 °C (140 °F), entre em contato com a ROSS para discutir configurações alternativas de válvulas e vedações.

P: Os coletores são enviados com as válvulas já instaladas?

R: Não. Os manifolds da Série Standard são compostos apenas pelos corpos dos manifolds, sem os corpos das válvulas. As válvulas são encomendadas separadamente, utilizando os números de modelo da Série 95, e são instaladas no manifold após a entrega. A ROSS pode fornecer conjuntos completos de válvulas no manifold com configurações de válvulas específicas pré-instaladas na fábrica. Entre em contato com a ROSS para encomendar manifolds com válvulas já montadas na fábrica.

P: Como especifico roscas BSPP para um coletor da Série?

A: Adicione o prefixo D ao número do modelo NPT. Por exemplo, o 1414H91 é o manifold de 1/4" com 4 estações, rosca NPT 5/2 ou 5/3; o D1414H91 é o mesmo manifold com conexões de rosca BSPP (rosca G). Todos os modelos de manifold da Série possuem variantes BSPP correspondentes.

P: Posso usar um coletor da Série 95 com válvulas da Série 95 controladas por ar comprimido?

R: Sim. As válvulas de controle pneumático da Série 95 são montadas nos manifolds da Série 95 usando a mesma interface. As válvulas de controle pneumático são especificadas quando solenoides elétricos não podem ser usados, como em atmosferas explosivas ou ambientes eletricamente sensíveis. O corpo do manifold é idêntico; apenas a função da válvula e o tipo de acionamento mudam.

P: Quais conectores elétricos estão disponíveis para válvulas da Série 95 em manifolds?

A: Para válvulas com porta de 1/8", utilize conectores MICRO-MINI EN 175301-803: 1766L77 (24 V CC com LED e supressor de surtos) ou 1780L77 (110 V CA com LED e supressor de surtos). Para válvulas com portas de 1/4", 3/8" e 1/2", utilize conectores industriais Form B: 1767L77 (24 V CC) ou 1781L77 (110 V CA). Todos os conectores incluem indicador LED e supressor de surtos.

P: Como faço para bloquear uma estação não utilizada em um manifold em série?

A: Instale um kit de vedação para o manifold na estação não utilizada. Para manifolds 5/2 ou 5/3, utilize os modelos 1806H77 (1/8"), 1807H77 (1/4"), 1808H77 (3/8") ou 1809H77 (1/2"). Para manifolds 3/2, utilize os modelos 1813H77 (1/8") ou 1814H77 (1/4"). Cada kit de vedação inclui uma placa de vedação, uma junta para o manifold e parafusos de montagem. A placa de vedação veda a interface da porta da válvula, permitindo que a galeria de alimentação do manifold permaneça pressurizada sem vazamentos na estação não utilizada.

P: Qual é o consumo de energia das válvulas da Série 95 no coletor?

A: As válvulas solenoides CC consomem 2,5 watts continuamente a 24 V CC. As válvulas solenoides CA consomem 3,6 VA de corrente de manutenção a 110/120 V CA, 50/60 Hz. Todas as solenoides são projetadas para operação contínua na tensão nominal, sem redução de potência. Planeje os módulos de saída do CLP e as fontes de alimentação das solenoides para suportar a soma de todas as solenoides energizadas simultaneamente no banco de válvulas.

P: Os coletores em série podem ser montados em qualquer orientação?

R: Sim. Os conjuntos de válvulas e manifolds da Série 95 podem ser montados em qualquer orientação. A montagem vertical, com os corpos das válvulas voltados horizontalmente, é comum em instalações de painel. A montagem invertida, com as faces das válvulas voltadas para baixo, também é aceitável. Em ambientes úmidos, é importante considerar a drenagem do condensado; certifique-se de que qualquer condensado na linha de alimentação seja drenado a montante do manifold e não se acumule na galeria de alimentação do manifold.

Diretrizes de Instalação e Manutenção

• Antes de montar o manifold, verifique se o número do modelo corresponde ao tipo de função da válvula (3/2, 5/2 ou 5/3), ao tamanho da porta, à quantidade de estações e ao padrão de rosca exigidos pela aplicação. A instalação de um manifold incompatível impedirá a instalação correta da válvula.
• Antes de instalar os corpos das válvulas, fixe o corpo do coletor à estrutura da máquina, ao painel ou ao trilho DIN. Aperte todos os parafusos de fixação do coletor com o torque especificado antes de prosseguir. Aplicar cargas ao coletor através dos corpos das válvulas durante a montagem pode causar erros de alinhamento.
• Inspecione todos os anéis de vedação da interface válvula-coletor antes de instalar cada válvula. Essas vedações acompanham o corpo da válvula. Substitua qualquer vedação que apresente cortes, marcas de extrusão ou deformação. O assentamento correto do anel de vedação é fundamental para a integridade dos canais de alimentação e exaustão.
• Instale os corpos das válvulas no manifold alinhando as portas dos corpos das válvulas com as aberturas das estações do manifold, colocando os anéis de vedação em seus respectivos sulcos e apertando os dois parafusos de fixação uniformemente. Não aperte um parafuso completamente antes de começar a apertar o outro; o torque alternado evita que o corpo da válvula fique inclinado sobre as vedações de interface.
• Conecte o ar comprimido à porta de alimentação do manifold dimensionada para a demanda total de fluxo simultâneo de todas as estações de válvulas. Para manifolds com portas de 1/8", utiliza-se uma conexão de alimentação de 1/4". Para manifolds com portas de 1/4", uma conexão de alimentação de 1/4" ou 3/8" é apropriada, dependendo da quantidade de estações. Para manifolds com portas de 3/8" e 1/2", dimensione a conexão de alimentação para o Cv máximo combinado de todas as estações.
• Direcione a tubulação individual de cada estação para o atuador correspondente. Identifique todas as conexões das estações de trabalho antes de pressurizar o sistema. Em manifolds com múltiplas estações, as conexões das estações de trabalho adjacentes ficam próximas umas das outras; conectar uma estação de trabalho a uma estação adjacente incorretamente causa movimento incorreto do atuador.
• Instale silenciadores de escape em todas as portas de escape do coletor antes da partida. O coeficiente de arrasto (Cv) do silenciador de escape deve ser igual ou superior ao Cv combinado de todos os pontos de exaustão que possam ventilar simultaneamente. Silenciadores subdimensionados aumentam a contrapressão do escape na galeria do coletor e reduzem a velocidade de retorno do atuador.
• Antes de conectar a fiação do solenóide, verifique se a tensão de alimentação corresponde à especificação de tensão do solenóide da válvula (24 V CC ou 110/120 V CA). Aplicar uma tensão incorreta ao solenóide causará falha na bobina. Use conectores DIN compatíveis com o tamanho da porta da válvula (MICRO-MINI para porta de 1/8", Forma B para porta de 1/4" a 1/2").
• Após a conclusão de todas as conexões dos corpos de válvulas, tubulações e conexões elétricas, aplique a pressão de alimentação gradualmente, monitorando a presença de vazamentos nas interfaces válvula-coletor, na conexão da porta de alimentação e na conexão da porta de exaustão. Confirme a ausência de vazamentos antes de prosseguir para os testes funcionais.
• Teste cada estação de válvula individualmente usando o botão de acionamento manual sem trava no corpo da válvula. Confirme se cada atuador se estende e retrai corretamente antes de energizar qualquer solenoide. Esta etapa identifica conexões incorretas nas portas de trabalho antes da operação da máquina.
• Para estações manifold não utilizadas, instale kits de vedação antes da inicialização. Uma estação não utilizada e sem tampa liberará ar de suprimento continuamente através da interface da porta da válvula aberta, esgotando a pressão do sistema e causando operação irregular nas estações ativas.
• Documente todos os números de modelo do coletor, números de modelo das válvulas e conexões da fiação das portas de trabalho nos registros da máquina durante a instalação. Essas informações são necessárias para o pedido de peças de reposição, substituição de válvulas e solução de problemas após a entrada em operação da máquina.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

O suporte técnico global está disponível através dos escritórios da ROSS nos EUA (sede em Ferndale, Michigan), Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Para seleção de manifolds, configuração de válvulas da Série 95 e pedidos de válvulas montadas em manifolds de fábrica, entre em contato com a ROSS Controls pelo telefone +1-248-764-1800 ou visite rosscontrols.com.

Para obter dados técnicos completos, desenhos dimensionais e modelos CAD para manifolds da Série, visite a página de produtos da ROSS Controls ou entre em contato com a ROSS Controls pelo telefone (800) 438-7677.

Baixe o catálogo: https://www.rosscontrols.com/en/documents/8/95-series-valves
