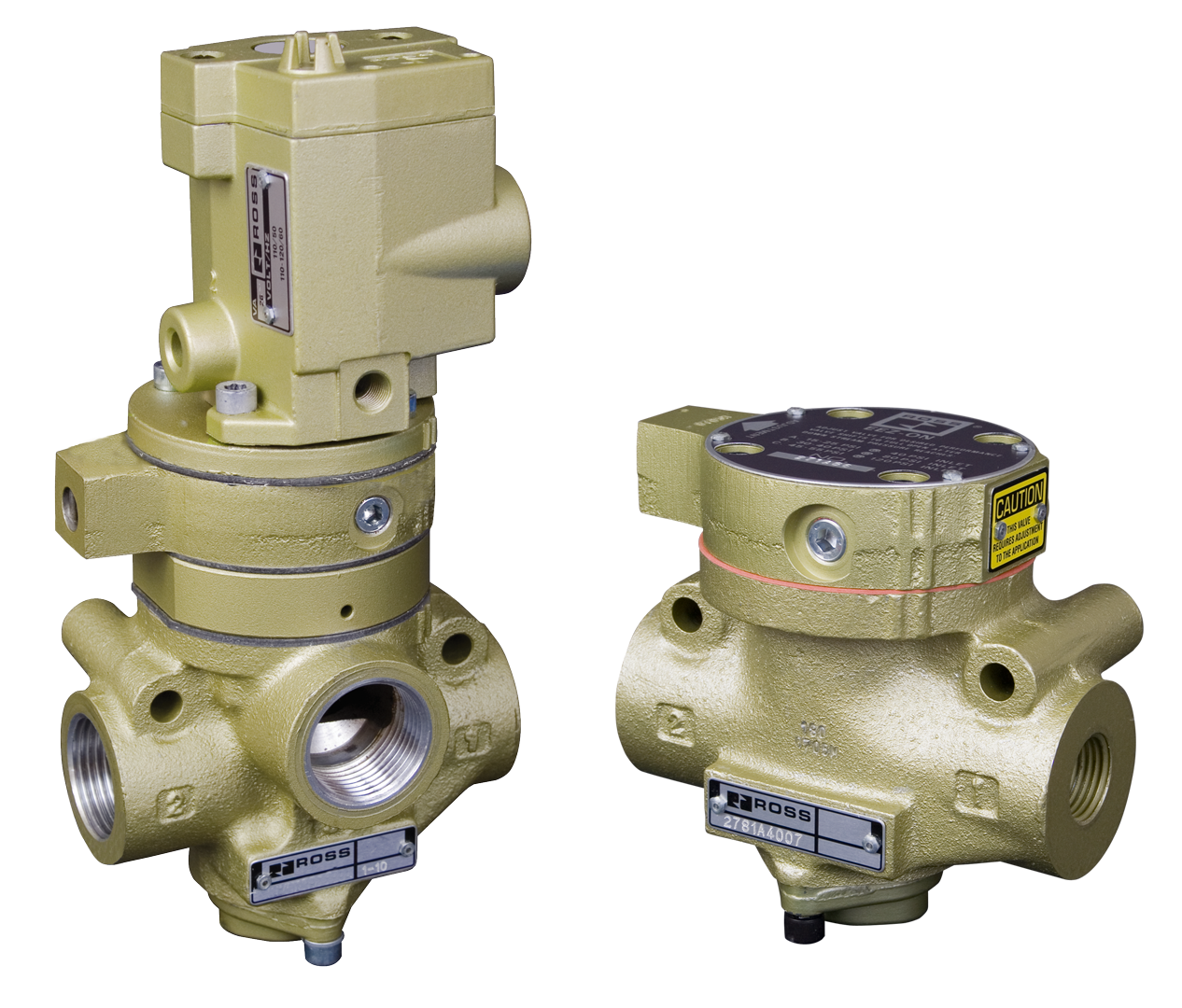

Válvula de partida suave da série 27 -EEZ-On Categoria de segurança. 1, PLc

Visão geral do produto

A válvula de partida suave EEZ-ON da série 27 da ROSS Controls proporciona um aumento gradual e controlado da pressão a jusante quando um sistema pneumático é energizado ou reenergizado após uma parada de emergência ou abertura de comporta de segurança. Ao limitar a velocidade com que a pressão total da linha atinge os atuadores a jusante, a válvula EEZ-ON evita a extensão repentina e perigosa do cilindro e o movimento do equipamento na partida da máquina, atendendo aos requisitos da Categoria de Segurança 1 e do Nível de Desempenho c (PL c) da norma ISO 13849-1.

Construída sobre a plataforma comprovada da válvula de assento da Série 27, a válvula EEZ-ON incorpora uma restrição interna ajustável que controla a taxa de aumento da pressão a jusante. O operador ou técnico de manutenção ajusta a restrição para corresponder aos requisitos específicos de carga e tempo de ciclo da máquina. Assim que a pressão a jusante atinge o limite de comutação da válvula, o fluxo total se abre automaticamente para fornecer a pressão da linha para operação normal.

A função da válvula 3/2 EEZ-ON inclui uma porta de exaustão de tamanho normal, igual ou maior que a porta de alimentação, garantindo uma despressurização rápida e irrestrita a jusante quando a válvula é desenergizada. Isso elimina a necessidade de uma válvula de corte separada para isolar a alimentação durante a exaustão do ar a jusante. Disponível com acionamento controlado por pressão (piloto pneumático) e opções de solenóide único, a válvula EEZ-ON opera em uma faixa de pressão de 15 a 150 psig (1 a 10 bar).

A série 27 EEZ-ON está disponível com tamanhos de porta de 3/8" a 1-1/4" e coeficientes de fluxo de 3,8 Cv a 24 Cv, abrangendo uma ampla gama de tamanhos de sistemas pneumáticos. Estão disponíveis opções de rosca NPT e G (BSPP). Os modelos com solenóide único possuem acionamento manual embutido, flexível e sem trava, para facilitar o comissionamento e a resolução de problemas.

Principais características de engenharia

• Controle de Aumento Gradual de Pressão - A restrição interna ajustável determina a taxa de aumento de pressão a jusante, permitindo um movimento lento e controlado do cilindro para as posições normais de trabalho antes da aplicação da pressão total da linha. Isso evita movimentos rápidos e perigosos do equipamento na partida.
• Atraso de tempo ajustável - A mesma restrição ajustável que controla a taxa de aumento de pressão também define o atraso de tempo efetivo antes que a pressão total do sistema seja atingida. Os engenheiros podem ajustar esse atraso para atender aos requisitos de inicialização específicos da máquina.
• Porta de exaustão de tamanho normal - A porta de exaustão é igual ou maior que a porta de alimentação, proporcionando exaustão de ar a jusante sem restrições quando a válvula é desenergizada. Não é necessária uma válvula de corte separada no circuito.
• Design da válvula de retenção tolerante à sujeira - A construção da válvula de retenção da Série 27 proporciona desempenho com compensação de desgaste e tolerância inerente à sujeira, mantendo a operação confiável por milhões de ciclos, mesmo em ambientes de ar comprimido contaminados.
• Acionamento manual sem trava - Botões de acionamento manual embutidos e flexíveis são padrão em modelos com solenóide único para comissionamento de circuitos, solução de problemas e verificação do funcionamento da válvula sem removê-la da linha.
• Categoria de segurança 1 PL c - A válvula EEZ-ON possui classificação de Categoria de Segurança 1, Nível de Desempenho c, de acordo com a norma ISO 13849-1, confirmando sua adequação para circuitos de controle de partida de segurança pneumática em máquinas que exigem redução de risco definida.
• Nível de Integridade de Segurança SIL 2 - Nível de integridade de segurança SIL 2 reconhecido pela TÜV para uso em arquiteturas de segurança funcional de acordo com a norma IEC 62061.
• Portas de escape roscadas para silenciadores ou escape remoto - As portas de escape possuem rosca para aceitar silenciadores de escape padrão ou conexões de linha de escape remoto, permitindo a redução de ruído e o direcionamento do fluxo de escape em instalações fechadas ou sensíveis ao ruído.
• Montagem compacta em linha - O design em linha permite a instalação em linhas pneumáticas existentes sem modificações no manifold. Compatível com roscas de porta NPT e G (BSPP) em diversos tamanhos de corpo.

Especificações técnicas

Especificações gerais

Dados de desempenho de fluxo

Coeficiente de vazão e dados dimensionais para as válvulas de partida suave EEZ-ON da Série 27, por tamanho de corpo. O fluxo das portas 2-3 refere-se ao caminho de exaustão (configurações 3/2).

Certificações e Conformidade

Aplicações e setores típicos

Controle de inicialização de máquinas-ferramenta e fabricação de metal

• Repressurização gradual dos cilindros pneumáticos de fixação e aperto em centros de usinagem CNC e centros de torneamento após paradas de emergência, evitando que as peças sejam ejetadas pela extensão repentina do cilindro.
• Acúmulo controlado de pressão nos atuadores pneumáticos do mandril e nos cilindros da contraponta em tornos e retificadoras durante a partida, protegendo os operadores contra movimentos inesperados da peça.
• Partida suave de alimentadores pneumáticos de eixo e atuadores de avanço da cabeça de perfuração em linhas de furadeiras onde o avanço rápido com pressão total na partida poderia danificar ferramentas ou peças de trabalho.
• Sequenciamento de repressurização em máquinas de transferência multiestação após ciclos de segurança das comportas, garantindo que os cilindros alcancem suas posições finais de maneira controlada e previsível.

Operações de prensa pneumática e conformação

• Sistema de partida suave para prensas pneumáticas e puncionadeiras, onde o aumento gradual da pressão após uma parada permite que o cilindro da prensa retorne lentamente à posição inicial antes que a força total da prensa seja restaurada.
• Repressurização controlada em circuitos piloto pneumáticos de prensas hidráulicas para evitar a descida rápida e não intencional dos cilindros da prensa após paradas de emergência ou abertura da proteção.
• Controle de partida do circuito de amortecimento a ar em prensas de estampagem profunda, onde a aplicação repentina de pressão pode causar danos à matriz ou rasgos no material.

Sistemas automatizados de montagem e de coleta e posicionamento

• Partida suave de unidades pneumáticas de coleta e posicionamento em linhas de montagem após interrupções da cortina de luz de segurança, permitindo que os braços robóticos e as unidades SCARA retornem à posição inicial sem extensão rápida acionada por ar.
• Inicialização controlada de mesas indexadoras pneumáticas multieixos, onde a ativação repentina com pressão máxima na reinicialização pode causar desalinhamento da peça ou danos à fixação.
• Aplicação gradual de pressão em atuadores pneumáticos de robôs de montagem, onde o deslizamento das peças na inicialização pode resultar na queda de peças ou em danos ao equipamento.

Embalagem e Manuseio de Materiais

• Partida suave dos acionamentos dos cilindros pneumáticos em máquinas de montagem de caixas, abridores de caixas de papelão e estações de paletização após travamentos de produtos ou intervenções de proteção, evitando a extensão repentina do braço na zona de trabalho.
• Repressurização controlada de transportadores pneumáticos de transferência e atuadores desviadores após paradas de emergência em linhas de embalagem.
• Partida gradual de atuadores de máquinas pneumáticas de ensacamento e enchimento, onde a extensão abrupta do cilindro pode danificar o produto ou os componentes da máquina.

Equipamentos para Processamento de Alimentos e Bebidas

• Partida suave de válvulas de enchimento pneumáticas e atuadores de descarga de produto em máquinas de engarrafamento, enlatamento e enchimento após ciclos CIP (Clean-In-Place) ou eventos de acesso à proteção.
• Acúmulo controlado de pressão em atuadores pneumáticos de corte e porcionamento em linhas de fatiamento e processamento de alimentos, onde a atuação repentina na inicialização pode resultar em desperdício de produto ou danos ao equipamento.
• Repressurização gradual das barras de selagem pneumática e das matrizes de formação em máquinas de embalagem do tipo "form-fill-seal" após paradas de segurança.

Sistemas Pneumáticos Industriais Gerais

• Partida suave em nível de sistema para ramais de distribuição pneumática inteiros que foram totalmente esgotados durante o bloqueio para manutenção, evitando a atuação simultânea em pressão máxima de todos os cilindros conectados na inicialização.
• Partida controlada de atuadores pneumáticos em instalações externas ou em climas frios, onde a aplicação repentina de pressão total em vedações rígidas e cilindros frios pode causar desgaste acelerado.
• Partida suave de atuadores pneumáticos em bancadas de teste e máquinas especiais, onde curvas de pressão de partida controladas e repetíveis são necessárias para resultados de teste consistentes.

Configuração de pedidos e números de modelo

As válvulas EEZ-ON da Série 27 utilizam um sistema estruturado de numeração de modelos baseado no tamanho do corpo, tipo de rosca e acionamento. Exemplo de número de modelo: 2781A3007 (3/8 polegadas NPT, acionamento pneumático).

Códigos de tamanho do corpo: 3 = 3/8 de polegada, 5 = 3/4 de polegada, 6 = 1-1/4 de polegada.

Para roscas G (BSPP), adicione 'D' como prefixo ao número do modelo (ex.: D2781A6007).

O acionamento manual sem trava é padrão nos modelos com acionamento por solenóide único.

As portas de escape possuem rosca para a instalação de silenciador ou linha de escape remota. Especifique o modelo do silenciador separadamente, se necessário.

Acessórios

Silenciadores de escape

Silenciadores de escape roscados estão disponíveis para todos os tamanhos de porta de escape da válvula EEZ-ON, reduzindo o ruído durante a partida. A capacidade de fluxo do silenciador deve ser igual ou superior à capacidade de fluxo de escape da válvula. Silenciadores contaminados podem causar contrapressão, afetando o funcionamento da válvula e o tempo de partida suave.

Conexões de escapamento remoto

As conexões roscadas permitem que a porta de exaustão seja direcionada para um local remoto, em aplicações onde o ar de exaustão precisa ser afastado da área do operador ou expelido para o exterior.

Produtos e acessórios relacionados

• Válvula de detecção da série SV27 (Categoria 2 PL c) - Válvula de assento da série 27 com interruptor de feedback DPST para aplicações de monitoramento de Categoria de Segurança 2 PL c. https://www.rosscontrols.com/en/series/1298-directional-control-valve-sv27-series
• Válvula dupla da série RSe (Categoria 4 PL e) - Válvula dupla redundante com monitoramento externo e rearme automático para os mais altos níveis de segurança. https://www.rosscontrols.com/en/series/1300-rse-series-double-valve
• Válvula dupla Série 77 (Categoria 4 PL e) - Válvula dupla com controle de pressão e monitoramento interno, com rearme automático. https://www.rosscontrols.com/en/series/1301-77-series-double-valve
• Série CrossMirror CM26 (Categoria 4 PL e) - Válvula dupla com automonitoramento e reset manual de bloqueio para aplicações de Categoria 4 PL e. https://www.rosscontrols.com/en/series/1302-crossmirror-cm26-series-double-valves
• Válvulas de Controle Direcional Clássicas Série 27 - Válvulas de assento padrão Série 27 para controle direcional pneumático geral sem sensor de segurança. https://www.rosscontrols.com/en/series/230-standard-temperatures-classic-27-series
• Silenciadores de escape - Silenciadores de alumínio com rosca para portas de escape EEZ-ON. https://www.rosscontrols.com/en/series/90-silencers

Perguntas frequentes (FAQ)

P: O que a válvula EEZ-ON realmente faz na inicialização da máquina?

A: Quando a válvula EEZ-ON é energizada ou reenergizada após uma parada de segurança, a restrição interna ajustável limita a vazão de ar comprimido que chega aos atuadores a jusante. Isso faz com que os cilindros se movam de forma lenta e segura em direção às suas posições normais de trabalho. Assim que a pressão a jusante atinge o limite de comutação, a passagem de fluxo total da válvula se abre automaticamente para fornecer a pressão normal da linha para o ciclo de produção.

P: Como é ajustada a taxa de aumento de pressão?

A: Uma restrição ajustável interna à válvula EEZ-ON controla a taxa de aumento da pressão a jusante. Girar o ajuste aumenta ou diminui o orifício de restrição, definindo diretamente a rapidez com que a pressão a jusante aumenta de zero até a pressão máxima da linha. Esse ajuste também controla o tempo de atraso antes que a pressão total do sistema seja restaurada.

P: A válvula EEZ-ON requer uma válvula de corte separada para isolar o fornecimento de água?

R: Não. A função da válvula 3/2 EEZ-ON inclui uma porta de exaustão de tamanho normal que expele ativamente o ar a jusante quando a válvula é desenergizada. O fornecimento é interrompido positivamente ao mesmo tempo, portanto, nenhuma válvula de corte separada é necessária no circuito.

P: Quais são as classificações de segurança da válvula EEZ-ON?

A: A válvula EEZ-ON da Série 27 possui classificação de Categoria de Segurança 1, Nível de Desempenho c (PL c) de acordo com a norma ISO 13849-1 e Nível de Integridade de Segurança 2 (SIL 2) de acordo com a norma IEC 62061. Essas classificações confirmam a adequação da válvula para uso em circuitos de controle de partida relacionados à segurança em máquinas industriais.

P: Qual é a faixa de pressão operacional?

A: A válvula EEZ-ON opera com pressão entre 15 e 150 psig (1 a 10 bar). O mínimo de 15 psig é inferior ao das válvulas direcionais padrão, proporcionando uma partida suave confiável em pressões de sistema mais baixas.

P: Quais são os tamanhos de porta e coeficientes de fluxo disponíveis?

A: A válvula EEZ-ON está disponível nos tamanhos de corpo de 3/8 de polegada, 3/4 de polegada e 1-1/4 de polegada. Os coeficientes de vazão variam de 3,8 Cv (3.739 Nl/min) para o corpo de 3/8 de polegada a 24 Cv (23.616 Nl/min) para o corpo de 1-1/4 de polegada, abrangendo a maioria das capacidades de sistemas pneumáticos industriais.

P: Qual a faixa de temperatura suportada pela válvula EEZ-ON?

A: As faixas de temperatura ambiente e do meio são de 40 a 175 °F (4 a 80 °C), abrangendo ambientes industriais padrão e de processamento em temperaturas moderadas com vedações de Buna-N.

P: A porta de escape pode ser usada com um silenciador?

R: Sim. Todas as portas de escape do EEZ-ON são rosqueadas para aceitar silenciadores de escape padrão ou conexões de escape remotas. A capacidade de fluxo do silenciador deve ser igual ou superior à capacidade de escape da válvula. Um silenciador muito restritivo causará contrapressão que interfere na despressurização a jusante e na temporização da partida suave.

P: Existe alguma opção de acionamento manual na válvula EEZ-ON?

A: Botões de acionamento manual embutidos, flexíveis e sem trava são padrão nos modelos EEZ-ON com acionamento por solenóide único. Os acionamentos manuais permitem o comissionamento, a resolução de problemas e a verificação de funcionamento sem sinais elétricos. O design sem trava impede que a válvula seja mantida inadvertidamente na posição acionada.

P: As opções de rosca NPT e BSPP (G) estão disponíveis?

R: Sim. Os modelos padrão são enviados com roscas NPT. Para encomendar com roscas G (BSPP), adicione 'D' como prefixo ao número do modelo (ex.: D2781A3007).

P: Que tipo de filtragem é necessária para o ar de suprimento?

A: É necessário ar comprimido filtrado. O design do carretel da Série 27 oferece tolerância inerente à sujeira, mas o ar limpo e filtrado maximiza a vida útil da válvula e minimiza o desgaste das vedações do carretel. Recomenda-se filtragem de 5 mícrons.

P: Como a válvula EEZ-ON interage com um circuito de parada de emergência?

A: Em um circuito de segurança típico, a válvula EEZ-ON é desenergizada quando a parada de emergência é acionada, causando a exaustão imediata a jusante de todos os atuadores. Quando a parada de emergência é reiniciada e a máquina é religada, a válvula EEZ-ON é reenergizada e proporciona o aumento gradual e controlado da pressão antes que a pressão total do sistema seja restaurada, evitando o movimento brusco dos atuadores durante a sequência de inicialização.

Diretrizes de Instalação e Manutenção

• Instale a válvula EEZ-ON em linha entre a válvula de alimentação principal e os atuadores a jusante. A montagem em qualquer orientação é aceitável; a montagem vertical é preferencial.
• Ajuste a restrição antes de energizar o sistema. Comece com uma configuração de restrição moderada e teste a taxa de aumento de pressão observando o movimento do cilindro durante um ciclo de inicialização. Ajuste conforme necessário para obter um movimento suave e controlado do atuador.
• Certifique-se de que a porta de exaustão não esteja obstruída. Uma exaustão obstruída ou bloqueada impedirá a saída de ar a jusante quando a válvula for desenergizada, o que poderá resultar na falha dos atuadores em retrair.
• As portas de escape roscadas aceitam silenciadores padrão ou conexões de escape remotas. Confirme se a capacidade de fluxo do silenciador ou da linha remota é igual ou superior à capacidade de fluxo de escape da válvula.
• Forneça ar filtrado com uma filtragem mínima de 5 mícrons. Ar saturado de água ou contaminado causará desgaste prematuro da vedação do carretel e ajuste errático da restrição.
• A pressão de operação deve estar entre 15 e 150 psig (1 a 10 bar). Pressões abaixo de 15 psig podem resultar em abertura incompleta da válvula ou em uma função de partida suave não confiável.
• Verifique se a temperatura ambiente está dentro da faixa nominal de 4 a 80 °C (40 a 175 °F). Instalações em ambientes frios, abaixo de 4 °C (40 °F), exigem atenção especial à secagem do ar comprimido para evitar a formação de gelo.
• Após a instalação, execute um teste completo da sequência de inicialização. Confirme se os cilindros a jusante se movem lentamente de suas posições iniciais antes da aplicação da pressão máxima e se a pressão máxima é atingida dentro do tempo esperado.
• Documente a configuração de restrição para fins de manutenção. Caso a válvula EEZ-ON seja substituída ou receba manutenção, a restrição deverá ser redefinida para a configuração documentada para restabelecer o comportamento correto de inicialização.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os produtos da Série 27 EEZ-ON, cobrindo defeitos de material e fabricação a partir da data da compra.

O suporte técnico para seleção, ajuste e integração do circuito de segurança da válvula EEZ-ON está disponível na ROSS Controls USA em (800) 438-7677 ou +1-248-764-1800.

Os escritórios globais da ROSS oferecem suporte técnico local nos EUA (sede em Ferndale, Michigan), Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Para desenhos dimensionais, modelos CAD e documentação de certificação de segurança, visite a página do produto da série EEZ-ON em rosscontrols.com.
