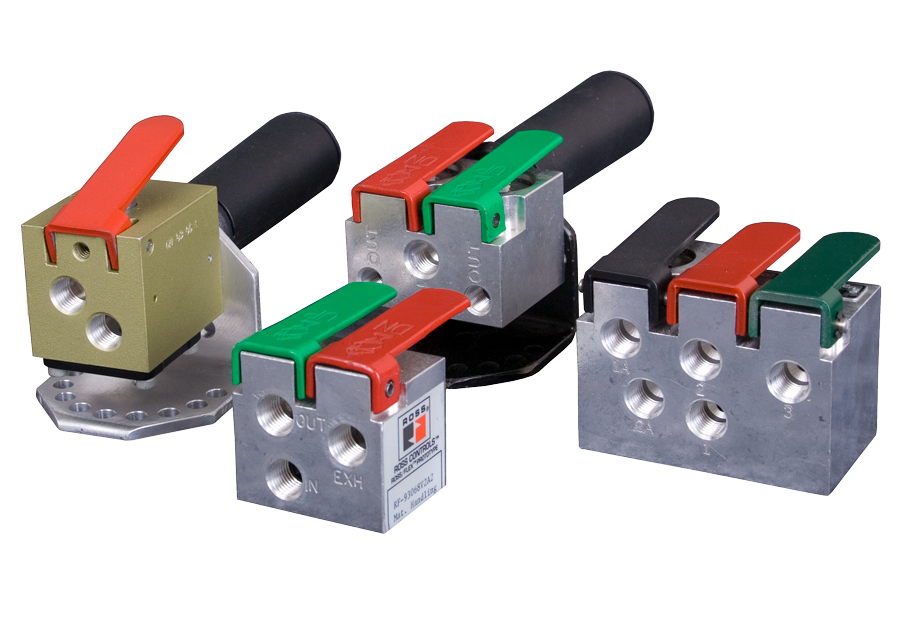

Válvulas pendentes 1 a 6 opções de alavanca

Visão geral do produto

As válvulas de controle pendente da ROSS Controls são válvulas direcionais pneumáticas manuais com design ergonômico, disponíveis em configurações de 1 a 6 alavancas, projetadas especificamente para aplicações que exigem controle direcional de ar com as mãos em estações de operação elevadas ou remotas. Essas válvulas são a solução padrão sempre que um operador precisar comandar um guincho pneumático, motor pneumático, cilindro, garra de vácuo ou cilindro de contrapeso a partir de uma estação pendente suspensa em uma ponte rolante, monotrilho ou braço de guindaste.

Duas linhas de produtos abrangem toda a gama de aplicações de interruptores pendentes. A Série 2025A utiliza um suporte rígido para o dial com um design de controle variável otimizado para um posicionamento preciso e suave, onde a modulação do fluxo é tão importante quanto o acionamento liga/desliga. A Série 3900A oferece um suporte rígido para o dial com alavanca manual integrada, proporcionando ao operador uma ação tátil e precisa. Ambas as linhas utilizam válvulas tipo poppet para uma tolerância superior à sujeira e longa vida útil, sem os mecanismos de desgaste inerentes às válvulas tipo spool.

As configurações de válvulas incluem 3/2 simples (cilindro de ação simples e aplicações piloto), 2/2 dupla (balanceador de carga e aplicações de assistência de elevação), 3/2 dupla (guincho pneumático, cilindros de dupla ação, controle bidirecional de motor pneumático), 3/2 tripla e 3/2 quádrupla (guincho pneumático com carrinho pneumático, estações de controle remoto multifuncionais). Para aplicações de alto fluxo que exigem resposta rápida do atuador, as variantes de alto fluxo com portas NPT de 3/8" e 1/2" oferecem valores de Cv de até 2,0 por seção de válvula.

Para engenheiros de projeto que integram automação de movimentação de materiais, a série oferece a mais ampla gama de configurações em tecnologia de válvulas pendentes: o mesmo núcleo de válvula de retenção em conjuntos de 1 a 6 alavancas, opções de rosca NPT e G, capas de proteção para prevenção de acionamento acidental e uma faixa de temperatura que se estende até -40°F, permitindo instalações em câmaras frigoríficas e guindastes externos sem necessidade de modificações.

Principais características de engenharia

• Construção da válvula tipo poppet - Oferece tolerância superior à sujeira em comparação com os modelos tipo carretel. A sede do poppet veda positivamente tanto em condições de acionamento quanto de retorno por mola, eliminando o vazamento por bypass e a sensibilidade à contaminação que limitam as válvulas tipo carretel em ambientes industriais reais.
• Controle de Curso Variável - O curso da alavanca modula o fluxo de ar proporcionalmente, permitindo que os operadores controlem a velocidade do atuador para um posicionamento preciso das cargas, o que é fundamental em aplicações de coleta e colocação, balanceamento e elevação, onde o controle preciso evita oscilações da carga e danos ao produto.
• Configurações de 1 a 6 alavancas - Abrange toda a gama, desde uma única fonte de sinal piloto 3/2 até uma configuração quádrupla 3/2 para controle direcional simultâneo do guincho e do carrinho em um único painel suspenso, reduzindo a complexidade da estação do operador e a fiação.
• Variantes de alto fluxo com Cv de até 2,0 - A série 2025A de alto fluxo, com portas NPT de 3/8 e 1/2 polegada, oferece Cv de 2,0 por seção, permitindo uma resposta rápida do atuador e tempos de ciclo reduzidos em comparação com a série 3900A de fluxo padrão (Cv de 0,24 a 0,73 por seção).
• Ampla faixa de temperatura de -40°F a 175°F - Opera de forma confiável em temperaturas ambientes e de fluido de -40°F (-40°C) a 175°F (80°C) sem necessidade de modificações, sendo adequado para pontes rolantes externas em climas árticos, instalações de armazenamento refrigerado e ambientes de fabricação com altas temperaturas.
• Capa protetora opcional - Disponível em modelos selecionados de alto fluxo 2025A para proteger as alavancas contra acionamento acidental em ambientes de produção congestionados ou instalações externas onde o contato inadvertido representa um risco.
• Opções de rosca NPT e G (BSPP) - Os modelos padrão são fornecidos com roscas NPT. As variantes com rosca G estão disponíveis adicionando o prefixo D ao número do modelo (por exemplo, D2025A3232), permitindo a integração direta com sistemas pneumáticos de rosca métrica sem adaptadores.
• Capacidade de modulação do curso - O design de curso variável permite que os operadores obtenham um controle de fluxo gradual, fundamental em aplicações de balanceamento de carga onde é necessário um movimento suave e de baixa velocidade para evitar a oscilação de cargas suspensas.
• Opções de montagem suspensa e rígida do mostrador - Estão disponíveis configurações de montagem suspensa com parafuso em I e montagem rígida do mostrador, permitindo estações suspensas em correntes aéreas, suspensões por cabo ou suportes de montagem fixos em estruturas de máquinas.
• Serviços de projeto de engenharia ROSS/FLEX - Configurações personalizadas de pendentes que combinam diferentes funções de válvulas, integração de parada de emergência, tamanhos de portas especiais, revestimentos de proteção contra corrosão, materiais de latão ou aço inoxidável e projetos de balanceadores de ar estão disponíveis através da engenharia de resposta rápida da ROSS.

Especificações técnicas

Especificações gerais

Classificações de temperatura

As válvulas pendentes da Série operam em toda a faixa de -40°F a 175°F, tanto em condições ambientais quanto em condições do fluido. Para temperaturas do fluido abaixo de 40°F (4°C), o ar de alimentação deve estar livre de vapor de água para evitar a formação de gelo dentro do corpo da válvula.

Importante: Para temperaturas abaixo de 4°C (40°F), o ar comprimido deve estar seco. Para temperaturas abaixo de -40°C (-40°F), consulte a ROSS Controls para obter orientações específicas para a sua aplicação.

Dados de desempenho de fluxo

Desempenho de vazão para configurações representativas da Série. As variantes de alta vazão (Série 2025A com portas de 3/8 e 1/2 polegada) fornecem Cv 2,0 por seção. As variantes de vazão padrão (Série 3900A e montagem rígida do dial 2025A com portas de 1/8 e 1/4 de polegada) fornecem Cv de 0,24 a 0,73, dependendo do caminho do fluxo.

Fórmula do Tempo de Resposta: Tempo de Resposta (ms) = M + (F x V). M é a constante de resposta mínima (considerada zero para válvulas operadas manualmente na maioria das aplicações práticas). F é o fator de enchimento ou exaustão por caminho de fluxo. V é o volume a jusante em polegadas cúbicas.

Certificações e Conformidade

Aplicações e setores típicos

Manuseio de materiais e içamento de cargas suspensas

• Controle direcional do guincho pneumático utilizando configurações de dois controles remotos 3/2 para as funções de subida e descida. O curso variável permite o posicionamento preciso da carga e partidas suaves para minimizar os impactos do guincho.
• Controle de ponte rolante e talha monotrilho, onde a estação suspensa deve suportar ambientes industriais, incluindo poeira, névoa de óleo e vibração mecânica proveniente do deslocamento da ponte rolante.
• Balanceadores pneumáticos e dispositivos auxiliares de elevação em operações de montagem, onde o controle de inclinação permite que os operadores contrabalancem o peso da peça e posicionem os componentes com o mínimo esforço físico.
• Configurações Quad 3/2 para elevação/abaixamento simultâneos do guincho e avanço/recuo do carrinho a partir de uma única estação suspensa de quatro alavancas, eliminando a necessidade de vários conjuntos de controle suspenso separados.
• Guinchos pneumáticos e sistemas de tensionamento de cabos que requerem controle de fluxo bidirecional com velocidade variável para aceleração gradual da carga e desaceleração controlada.

Controle de Cilindro Pneumático e Atuador

• Controle de cilindro de dupla ação para operações de fixação, prensagem e posicionamento, onde o operador precisa de controle tátil direto sobre a direção e a velocidade do curso, sem depender da lógica de solenoides.
• Extensão de cilindro de ação simples usando a configuração única 3/2 para aplicações de alimentação, perfuração e ejeção de peças, onde a iniciação manual é preferida em relação ao sequenciamento automatizado.
• Geração remota de sinal piloto para válvulas direcionais de controle pneumático de maior porte, com portas de até 2-1/2 polegadas, permitindo o acionamento manual de circuitos automatizados sem controle elétrico.
• Operações de coleta e posicionamento com ventosas a vácuo, onde o operador controla a aplicação do vácuo e o tempo de liberação para transferência manual de materiais em estações de trabalho.

Motores pneumáticos e sistemas de braços articulados

• Controle bidirecional de velocidade e direção de motores pneumáticos usando conexões duplas 3/2 ou 3/2 com controle de fluxo em um único controle remoto para aplicações em ferramentas de torque, misturadores e acionamento de esteiras transportadoras.
• Sistemas de posicionamento com braço articulado e balanceador de ferramentas, onde o operador guia o atuador final do braço e o controle remoto controla a pressurização e o escape para o movimento.
• Manuseio de materiais em instalações de armazenamento refrigerado e congelamento a temperaturas de até -40°F, onde as válvulas solenoides padrão e os controles eletrônicos são pouco confiáveis ou exigem compartimentos de aquecimento especiais.

Fabricação automotiva e geral

• Ferramentas ergonômicas para linhas de montagem, incluindo aparafusadoras, ferramentas de prensa e dispositivos de montagem, controladas por controles suspensos nas estações dos operadores, reduzindo lesões por movimentos repetitivos.
• Dispositivos auxiliares para estampagem e forjamento de metais, onde o controle remoto regula a pressão do cilindro de contrapeso para manipulação de peças guiada pelo operador próximo às ferramentas de prensagem.
• Instalações de guindastes externos em portos, siderúrgicas e depósitos de madeira, onde a classificação de -40°F a 175°F elimina falhas sazonais das válvulas em climas extremos.

Configuração de pedidos e números de modelo

A Série abrange duas linhas de produtos principais: a Série 2025A (montagem rígida com seletor, controle variável e opções de alto fluxo) e a Série 3900A (montagem rígida com seletor e alavanca manual). Os números dos modelos indicam o tipo de válvula, o tamanho da porta, a quantidade de alavancas e as opções de tampa protetora.

Os modelos padrão são fornecidos com roscas NPT. Para roscas G (BSPP), adicione o prefixo D ao número do modelo (ex.: D2025A3232).

As variantes de alto fluxo da série 2025A (portas de 3/8 e 1/2 polegada) oferecem Cv 2,0 por seção e estão disponíveis com ou sem tampas de proteção para as alavancas.

As variantes de fluxo padrão das séries 3900A e 2025A com montagem rígida em dial (portas de 1/8 e 1/4 de polegada) estão disponíveis em configurações de 1 a 4 alavancas.

Configurações personalizadas, incluindo materiais especiais, proteção contra corrosão, integração de parada de emergência e arranjos de portas não padronizados, estão disponíveis através dos Serviços de Projeto de Engenharia da ROSS/FLEX.

Seleção de modelos da série High Flow 2025A (3/8 e 1/2 polegada NPT)

Seleção dos modelos das séries Standard-Flow 2025A e 3900A (1/8 e 1/4 de polegada NPT)

Acessórios

Silenciadores de escape

Silenciadores de escape em alumínio estão disponíveis para portas de 1/4 de polegada, reduzindo o ruído do escape em estações de válvulas suspensas. Classificados para pressão máxima de operação de 150 psig.

Atenção: Os silenciadores de escape devem ter capacidade de fluxo pelo menos igual à capacidade de escape das válvulas. Um silenciador obstruído ou subdimensionado cria contrapressão que pode interferir na mudança de válvulas e no controle da velocidade do atuador.

Dispositivos de isolamento de energia ROSS LOX

Os dispositivos ROSS LOX e LOX com EEZ-ON proporcionam isolamento de energia em conformidade com os requisitos de bloqueio/etiquetagem para circuitos de válvulas suspensas durante a manutenção. Esses dispositivos são produtos de isolamento de energia, não dispositivos de parada de emergência.

Válvulas de controle direcional de piloto automático remoto

A ROSS oferece uma linha completa de válvulas direcionais remotas com piloto pneumático, com tamanhos de porta de 1/4 de polegada a 2-1/2 polegadas, para aplicações em que a válvula pendente serve como fonte de sinal piloto, em vez do caminho de fluxo principal.

Produtos e acessórios relacionados

• Válvulas de botão de pressão e de palma (Série 256) - Válvulas manuais de botão de pressão e de palma das séries 11 e 12 para estações de controle de operador montadas em máquinas. https://www.rosscontrols.com/en/series/256-palm-push-button-valves
• Válvulas de pedal (Série 259) - Válvulas de assento acionadas por pedal das séries 36 e RM para controle de máquinas sem o uso das mãos. https://www.rosscontrols.com/en/series/259-pedal-treadle-valves
• Válvulas de alavanca (Série 258) - Válvulas de alavanca tipo alavanca, de alavanca manual e de alavanca reforçada das séries 11, 31 e 36 para montagem em painel e máquina. https://www.rosscontrols.com/en/series/258-lever-valves
• Válvulas de Bloqueio LOX - Dispositivos de isolamento de energia para bloqueio/etiquetagem em conformidade com as normas da OSHA para sistemas pneumáticos de controle remoto durante a manutenção. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• Silenciadores de escape - Silenciadores de alumínio para portas de escape de válvulas suspensas, que reduzem o ruído nas estações do operador. https://www.rosscontrols.com/en/series/90-silencers

Perguntas frequentes (FAQ)

P: Qual a diferença entre as válvulas pendentes da série 2025A e da série 3900A?

A: A Série 2025A utiliza um suporte de mostrador rígido com um design de controle variável e está disponível em configurações de fluxo padrão (conexões de 1/4 de polegada) e alto fluxo (conexões de 3/8 e 1/2 polegada, Cv 2,0), com alguns modelos oferecendo capas de proteção opcionais. A Série 3900A utiliza um suporte de mostrador rígido com uma alavanca manual integrada e está disponível apenas em configurações de fluxo padrão (conexões de 1/8 e 1/4 de polegada). Ambas as séries utilizam construção de válvula de retenção e as mesmas classificações de temperatura e pressão.

P: Quais configurações de controle remoto estão disponíveis para guinchos pneumáticos?

A: A configuração dupla 3/2 (duas alavancas, uma alça) controla as funções de subida e descida de um guincho pneumático de eixo único. Para um guincho pneumático com carrinho pneumático, a configuração quádrupla 3/2 (quatro alavancas, uma alça) controla a subida/descida do guincho e o avanço/recuo do carrinho a partir de um único painel de controle. Os modelos incluem 3900A0379 (duplo 3/2, 1/8 polegada NPT) e 2025A4432 (4 alavancas de alto fluxo, 1/2 polegada NPT com tampa).

P: Qual é a pressão máxima de operação para válvulas pendentes?

A: A pressão máxima de operação é de 150 psig (10 bar) em todas as configurações da Série. A pressão mínima de operação é de 0 psig, o que significa que o design do obturador permite o controle mesmo com pressões de alimentação próximas de zero, ao contrário de algumas válvulas tipo carretel com requisitos de pressão mínima.

P: As válvulas pendentes podem ser usadas como fontes de sinal piloto para válvulas de controle direcional maiores?

R: Sim. As válvulas pendentes ROSS são amplamente utilizadas como fontes remotas de sinal piloto pneumático para válvulas direcionais de maior porte, com diâmetros de passagem de 1/4" a 2-1/2". As variantes padrão de baixa vazão (Cv de 0,24 a 0,73) são ideais para aplicações de sinal piloto em que a vazão é menos importante do que a confiabilidade da geração do sinal.

P: Como funciona o controle de curso variável?

A: O atuador é acionado por meio de um mecanismo de alavanca de curso variável. Com a alavanca parcialmente pressionada, o atuador abre uma passagem de fluxo restrita, reduzindo proporcionalmente o coeficiente de arrasto (Cv) e diminuindo a velocidade do atuador. Com a alavanca totalmente pressionada, o Cv máximo está disponível. Essa característica de modulação permite que os operadores controlem a velocidade da carga suspensa para um posicionamento preciso.

P: É necessário o uso de capas de proteção para instalações externas ou montadas em guindastes?

A: Estão disponíveis capas de proteção em alguns modelos 2025A de alto fluxo (o sufixo 2 no número do modelo indica que a capa está incluída, o sufixo 1 indica que não há capa). Embora não sejam obrigatórias, as capas são recomendadas para instalações de guindastes ao ar livre e ambientes de produção onde o contato acidental com a alavanca possa causar movimentação involuntária da carga.

P: Qual é o peso de um conjunto de pendente típico?

A: As configurações duplas 3/2 de fluxo padrão pesam aproximadamente 0,4 kg. As configurações 3/2 de 2 alavancas de alto fluxo (2025A3231/3232) pesam 1,36 kg. Conjuntos maiores com múltiplas alavancas são proporcionalmente mais pesados. Todos os pesos referem-se apenas ao conjunto da válvula, excluindo mangueiras flexíveis e acessórios de montagem.

P: Posso encomendar válvulas pendentes com roscas G (BSPP) em vez de NPT?

R: Sim. Todos os modelos estão disponíveis com roscas G (BSPP) adicionando o prefixo D ao número do modelo padrão. Por exemplo, 2025A3232 torna-se D2025A3232 para portas com rosca G. Nenhuma outra especificação é alterada; as classificações de pressão, temperatura e Cv são idênticas.

P: Que tipo de filtragem é necessária para aplicações com válvulas pendentes?

A: A ROSS recomenda ar comprimido filtrado para todas as válvulas da Série. Para aplicações industriais gerais, recomenda-se um filtro coalescente de 5 mícrons a montante da estação de controle remoto. O design tipo poppet é inerentemente tolerante à sujeira em comparação com as válvulas de carretel, mas a filtragem fina prolonga a vida útil da vedação e evita o acúmulo de detritos na sede do poppet.

P: Existem configurações personalizadas de pendentes disponíveis para aplicações especiais?

R: Sim. Os Serviços de Projeto de Engenharia da ROSS/FLEX oferecem soluções de engenharia com resposta rápida para conjuntos de pendentes personalizados, incluindo combinações não padronizadas de funções de válvulas, integração de parada de emergência, revestimentos anticorrosivos, materiais em latão ou aço inoxidável, configurações especiais de portas e opções de marca própria. Entre em contato com o suporte técnico da ROSS para discutir suas necessidades específicas.

P: O que significa o prefixo D nos números de modelo da ROSS?

A: O prefixo D indica portas roscadas G (BSPP) em oposição às roscas NPT padrão. Isso se aplica uniformemente a todas as linhas de válvulas manuais e mecânicas da ROSS.

P: As válvulas pendentes podem ser usadas abaixo de -40°F?

A: Para temperaturas abaixo de -40°F (-40°C), a ROSS recomenda consultar diretamente sua equipe de engenharia de aplicação. As válvulas da Série Standard são classificadas para -40°F (-40°C). Compostos de vedação especiais para baixas temperaturas ou modificações no projeto podem ser necessários para operação contínua abaixo desse limite.

Diretrizes de Instalação e Manutenção

• Monte o conjunto da válvula pendente usando o suporte de suspensão com parafuso em I ou o suporte rígido com seletor, conforme apropriado para a aplicação. Certifique-se de que os acessórios de montagem sejam dimensionados para o peso combinado do conjunto da válvula, mangueiras flexíveis e quaisquer acessórios, além da carga dinâmica resultante da atuação do operador.
• Direcione as mangueiras de suprimento de ar com folga suficiente para acomodar toda a amplitude de movimento da ponte do guindaste, do carro ou do braço suspenso, sem criar tensão na mangueira que possa afetar a sensibilidade da alavanca ou desalinhá-la.
• Forneça ar comprimido filtrado a partir de uma unidade FRL em linha posicionada a montante da estação pendente. Utilize um filtro de no mínimo 5 mícrons para evitar que contaminantes cheguem às sedes das válvulas. Certifique-se de que a pressão a jusante do regulador não exceda 150 psig (10 bar).
• Não restrinja a porta de escape da válvula. O escape desimpedido é necessário para a capacidade de fluxo total durante o retorno do atuador. Se o ruído do escape for uma preocupação, instale um silenciador com um coeficiente de arrasto (Cv) pelo menos igual ao Cv de escape da válvula.
• Para temperaturas do ar abaixo de 4°C (40°F), certifique-se de que o ar comprimido seja seco até um ponto de orvalho abaixo da temperatura mínima de operação para evitar a formação de gelo na sede da válvula e no corpo da válvula. Utilize um secador de ar refrigerado ou com dessecante a montante da unidade FRL de suprimento.
• Ao instalar em câmaras frigoríficas com temperaturas ambientes próximas de -40°C (-40°F), verifique se todas as conexões, curvas e vedações das mangueiras são adequadas para a temperatura mínima de operação. Mangueiras de borracha nitrílica padrão podem se tornar quebradiças em baixas temperaturas.
• Em configurações 3/2, conecte a porta 1 (entrada) à fonte de ar comprimido, a porta 2 ao atuador ou dispositivo piloto e a porta 3 (exaustão) à atmosfera ou ao silenciador. Para configurações 2/2, conecte a porta 1 à fonte de ar e a porta 2 ao atuador; essas válvulas não possuem porta de exaustão integrada.
• Após a instalação, acione cada alavanca em todo o seu curso várias vezes para verificar se o movimento é livre, sem travamentos ou rigidez. Verifique se há vazamentos de ar em todas as conexões das portas e no mecanismo da alavanca com uma solução detectora de vazamentos.
• Inspecione os componentes de montagem da estação suspensa e as conexões das mangueiras em intervalos regulares de manutenção, especialmente em aplicações de alta frequência, como operações contínuas de içamento em produção, onde a fadiga mecânica das conexões e das extremidades das mangueiras é um mecanismo de desgaste.
• Ao usar válvulas pendentes como fontes remotas de sinal piloto para válvulas direcionais de controle maiores a jusante, certifique-se de que a linha piloto entre a saída da válvula pendente e a porta piloto da válvula principal esteja livre de dobras, restrições e volume excessivo que possam aumentar o tempo de atraso do sinal piloto.
• Não utilize óleos à base de petróleo ou lubrificantes de silicone diretamente no corpo da válvula ou no mecanismo da alavanca. As válvulas de assento são projetadas para operar a seco com ar filtrado. Caso seja necessária lubrificação para os atuadores a jusante, utilize um lubrificador de linha de ar à base de petróleo, ajustado para aproximadamente uma gota por minuto com óleo de viscosidade ISO 32.
• Para conjuntos de alavancas múltiplas, verifique se cada alavanca opera independentemente, sem interferência mecânica das alavancas adjacentes. O acionamento simultâneo de múltiplas alavancas pode ser necessário em algumas aplicações de guinchos e carrinhos; confirme se o projeto do circuito pneumático permite a operação de funções combinadas sem interações de pressão adversas.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todas as válvulas pendentes da Série, cobrindo defeitos de material e fabricação a partir da data da compra.

Suporte técnico e assistência de aplicação estão disponíveis através da ROSS Controls USA em (800) 438-7677 ou através da rede global de escritórios da ROSS no Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Estão disponíveis kits de serviço com vedações e componentes internos de substituição para a reforma em campo de válvulas pendentes. Entre em contato com a ROSS informando o número do modelo da válvula para identificar o kit de serviço correto.

Para obter dados técnicos completos, desenhos dimensionais e downloads de modelos CAD, visite a página de produtos da ROSS Controls em rosscontrols.com ou entre em contato com seu distribuidor autorizado da ROSS.

Baixe o catálogo: https://www.rosscontrols.com/en/documents/319/pendant-control-valves
