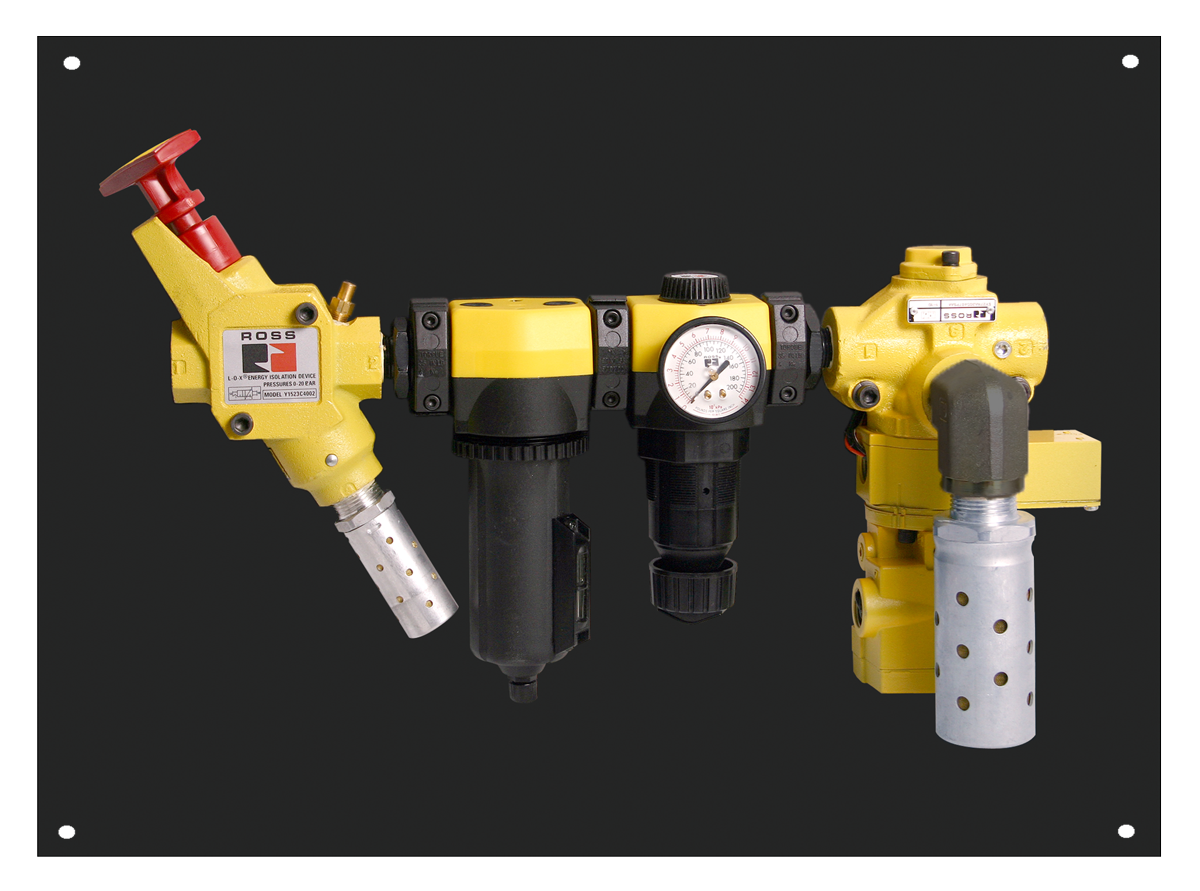

Conjunto de Entrada de Ar Segura com Válvula de Exaustão Segura Série SV27 Categoria de segurança. 2, PL c, monitorado externamente

Visão geral do produto

O sistema ROSS Controls é um conjunto de entrada de ar seguro pré-projetado, construído em torno da válvula de detecção de exaustão segura da série SV27, projetada para aplicações de Categoria de Segurança 2, Nível de Desempenho c (PL c), SIL 2, com monitoramento externo, conforme a norma ISO 13849-1:2015. A válvula SV27 se diferencia de outras válvulas de exaustão segura de canal único por incorporar uma chave de status DPST (Duplo Polo Simples) de acionamento direto, com classificação de segurança e guiada por força, que fornece feedback elétrico confiável do estado físico da válvula para o sistema de controle de segurança externo.

Ao contrário dos sensores de pressão que inferem o estado da válvula a partir da pressão a jusante, o interruptor DPST SV27 detecta diretamente a posição interna do obturador da válvula. Este design de abertura positiva guiada por força significa que os contatos do interruptor são fisicamente forçados a abrir pelo mecanismo da válvula – eles não podem permanecer fechados se o obturador tiver se movido para sua posição segura (desenergizada). Essa ligação mecânica direta proporciona um nível de confiança maior na verificação do estado da válvula em comparação com os métodos indiretos de detecção de pressão.

Os componentes de montagem incluem a válvula de bloqueio LOX Classic ou Modular para isolamento de energia em conformidade com as normas OSHA e ANSI, o filtro/regulador/lubrificador da Série MD com copos metálicos para condicionamento da qualidade do ar, a válvula SV27 com silenciador integrado e uma placa de montagem. Todos os componentes são configurados, tubulados e testados em fábrica. Variantes com piloto de solenóide à prova de explosão e projetos personalizados estão disponíveis mediante solicitação. Os dados da Biblioteca SISTEMA estão disponíveis em rosscontrols.com.

Para engenheiros de segurança, fabricantes de máquinas e projetistas OEM que especificam sistemas de segurança pneumáticos de Categoria 2, a série oferece um caminho certificado pela TÜV Rheinland da América do Norte para PL c com a integridade de feedback aprimorada de uma chave DPST de acionamento direto e guiada por força. Estão disponíveis tamanhos de porta de 1/2 a 1 polegada NPT ou rosca G com configurações de válvula de bloqueio Classic ou Modular.

Principais características de engenharia

• O interruptor de status DPST SV27 com guia de força é um interruptor de segurança de acionamento direto com interrupção positiva, que detecta fisicamente a posição e o estado internos da válvula. Os contatos são forçados a abrir mecanicamente pelo mecanismo da válvula; eles não podem permanecer fechados se o obturador estiver na posição desenergizada de segurança. Oferece maior confiabilidade de feedback do que os métodos de inferência baseados em pressão.
• Categoria de segurança 2, PL c, SIL 2 - As válvulas da série SV27 são classificadas como Categoria 2, PL c, SIL 2 de acordo com a certificação TUV Rheinland da América do Norte, quando a chave DPST é monitorada por um controlador de segurança externo apropriado em cada ciclo da máquina.
• Construção tipo poppet para vazamento quase nulo - O design tipo poppet do SV27 proporciona vazamento quase nulo e tolerância superior à sujeira em comparação com as válvulas de carretel, garantindo uma função de exaustão segura e consistente ao longo de milhões de ciclos em ambientes industriais.
• Válvula de bloqueio LOX clássica ou modular (série 15) - Isolamento de energia em conformidade com OSHA 1910.147 e ANSI/ASSE Z244.1. Alavanca grande de empurrar/puxar, travável somente na posição DESLIGADO, porta de exaustão de tamanho normal, porta de detecção integrada com indicador pop-up e vedações deslizantes de fluorocarbono para operação confiável após longos períodos de inatividade.
• Preparação de ar da série MD com copos metálicos - Filtro e regulador da série MD4 com copos metálicos (conjuntos LOX clássicos) ou filtro/regulador integrado da série MD3 com copo de policarbonato (conjuntos LOX modulares). Inclui elemento filtrante de 5 mícrons, dreno automático, regulador com alívio automático e manômetro analógico.
• Placa de montagem incluída - Uma placa de montagem está incluída nos conjuntos da Série para montagem em painel ou estrutura da máquina, garantindo uma instalação consistente e segura.
• Montado e testado em fábrica - O conjunto completo é configurado, conectado, testado quanto a vazamentos e verificado quanto ao funcionamento na fábrica da ROSS antes do envio, minimizando o tempo de instalação e eliminando erros de montagem em campo.
• Projetos personalizados e opções à prova de explosão - Configurações de montagem personalizadas e variantes de piloto de solenóide à prova de explosão estão disponíveis. Consulte a ROSS Controls para aplicações em áreas classificadas e configurações não padronizadas.
• Tamanhos de porta de 1/2 a 1 polegada - Disponível em tamanhos de porta NPT de 1/2 e 3/4 de polegada com MD4 FRL no Classic LOX, e 1/2 polegada NPT com MD3 F/R integrado no Modular LOX, com tamanho de porta de 1 polegada na configuração de alta capacidade com Classic LOX.
• Suporte da Biblioteca SISTEMA - Os dados de segurança compatíveis com o SISTEMA para a válvula SV27 podem ser baixados em rosscontrols.com para importação direta em cálculos de função de segurança de acordo com a norma ISO 13849-1.

Especificações técnicas

Especificações gerais

Dados de desempenho de fluxo

Certificações e Conformidade

Aplicações e setores típicos

Proteção de máquinas - Aplicações de Categoria 2 com feedback direto de estado

• Prensas dobradeiras e prensas hidráulicas com sistemas de fixação pneumática onde é exigida a Categoria 2, PL c e o engenheiro de segurança especifica um interruptor guiado por força em vez de um sensor de pressão para verificar o estado seguro da válvula de escape antes que a entrada na matriz seja permitida.
• Células de trabalho robotizadas e instalações de robôs colaborativos onde o PLC de segurança monitoriza os contactos do interruptor DPST SV27 em cada ciclo, verificando se a válvula se deslocou fisicamente para a posição segura antes de permitir o acesso.
• Equipamentos de fabricação de metal (punções, guilhotinas, dobradeiras) onde a confirmação mecânica direta da posição da válvula proporciona maior confiabilidade do que a inferência de pressão, atendendo aos requisitos da Categoria 2 sem lógica complexa de limiar de pressão.
• Máquinas de embalagem e conversão onde o sistema de relés de segurança monitora os contatos DPST SV27 para intertravamentos de controle de acesso, atingindo o desempenho de Categoria 2 de acordo com a avaliação de risco.
• Ferramentas de montagem automotiva, incluindo aparafusadoras pneumáticas, grampos de fixação e sistemas de transferência que exigem exaustão segura de Categoria 2, PL c, com certificação TUV Rheinland documentada para auditorias de segurança da fábrica.
• Equipamentos para processamento de plásticos e borracha onde a classificação SV27 Categoria 2, SIL 2, satisfaz simultaneamente os requisitos de segurança da máquina e do processo.

Aplicações de controle pneumático e descarga/liberação de ar

• Sistemas de descarga de ar para cilindros pneumáticos de grande volume, onde a chave DPST guiada por força confirma o deslocamento completo do obturador até a posição desenergizada antes que o acesso a jusante seja permitido.
• Sistemas pneumáticos de fixação e aperto em produção de alto volume, onde o feedback direto do interruptor permite tempos de ciclo rápidos - o controlador de segurança não precisa esperar que um limite de queda de pressão seja atingido antes de liberar a zona.
• Sistemas de sopro e faca de ar em processamento de alimentos e produtos farmacêuticos, onde o SV27 proporciona desligamento seguro de Categoria 2 com verificação mecânica direta da posição, independente das condições de pressão a jusante.
• Circuitos pneumáticos de bancada de testes onde a conformidade regulamentar exige documentação de exaustão segura certificada de Categoria 2, SIL 2 para fins de responsabilidade do produto.

Configuração de pedidos e números de modelo

Os números de modelo da série codificam a configuração da válvula SV27, o tipo de válvula de bloqueio, a opção FRL, o tamanho da porta e a voltagem. Os conjuntos padrão incluem a válvula SV27 com interruptor DPST, válvula de bloqueio LOX, FRL da série MD e placa de montagem. O silenciador está incluído em todos os conjuntos.

O silenciador está incluído em todos os conjuntos da Série padrão.

Porta de 1/2 polegada NPT: fluxo Cv 1-2 = 6,3, Cv 2-3 = 9,2.

Porta de 3/4 de polegada NPT: fluxo Cv 1-2 = 7,7, Cv 2-3 = 11.

Porta de 1 polegada NPT: fluxo Cv 1-2 = 8,0, Cv 2-3 = 12.

Voltagens: 24 VCC (W), 110-120 VCA 50/60 Hz (Z), 230 VCA 50/60 Hz (Y). 230 VCA não disponível nos EUA.

Para outras voltagens, consulte a ROSS Controls.

Solenoide piloto à prova de explosão disponível - consulte a ROSS.

Projetos personalizados disponíveis - consulte ROSS.

Placa de montagem incluída. Acessórios de montagem adicionais disponíveis separadamente.

Os arquivos da biblioteca SISTEMA podem ser baixados em rosscontrols.com.

Acessórios

Opções de verificação de liberação de energia

Conectores elétricos pré-cabeados

Kits de luzes indicadoras de solenóide

Silenciadores de escape

Silenciadores externos para redução adicional de ruído ou direcionamento remoto do escapamento.

Atenção: A capacidade de fluxo do silenciador de escape deve ser pelo menos igual à capacidade de escape da válvula. Silenciadores obstruídos causam contrapressão que prejudica o desempenho seguro do sistema de escape.

Dispositivo de bloqueio

Elementos de filtro de substituição

Produtos e acessórios relacionados

• Conjunto de entrada de ar segura Série 1282 com MDC1 (Categoria 1) - Conjunto de entrada de ar segura de nível básico com válvula de exaustão segura MDC1 para Categoria 1, PL c. https://www.rosscontrols.com/en/series/1282-safe-air-entry-assembly-with-mdc1-series-safe-exhaust-valve
• Conjunto de entrada de ar segura série 1283 com válvula de exaustão segura MDC1 ou MDC2 (Categoria 1 e 2) - Conjunto de entrada de ar segura com válvula de exaustão segura MDC1 ou MDC2 para Categoria 1 ou Categoria 2, PL c. https://www.rosscontrols.com/en/series/1283-safe-air-entry-assembly-with-mdc-series-safe-exhaust-valve
• Conjunto de entrada de ar segura Série 1285 com Série M35 (Cat 4, PL e) - Conjunto de maior integridade com válvula dupla de assento redundante M35 para Categoria 4, PL e. https://www.rosscontrols.com/en/series/1285-safe-air-entry-assembly-with-m35-series-safe-exhaust-valve
• Conjunto de entrada de ar segura Série 1286 com Série DMC (Cat 4, PL e, Monitoramento Interno) - Conjunto de categoria mais alta com válvula dupla DM1C ou DM2C com monitoramento interno. https://www.rosscontrols.com/en/series/1286-safe-air-entry-assembly-with-dmc-series-safe-exhaust-valve
• Válvulas de bloqueio LOX Série 15 - Válvulas de bloqueio de isolamento de energia LOX clássicas e modulares. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

Perguntas frequentes (FAQ)

P: Qual a diferença entre o interruptor DPST SV27 e o sensor de pressão MDC2 para monitoramento de Categoria 2?

A: O interruptor SV27 DPST (Duplo Polo Simples Via) é um interruptor mecânico de abertura positiva, acionado por força e operado diretamente, que detecta fisicamente a posição interna do obturador da válvula. Se o obturador se move, os contatos do interruptor mudam de estado – eles não podem permanecer na posição incorreta devido ao projeto de abertura positiva acionada por força. O sensor de pressão MDC2 infere o estado da válvula a partir da pressão a jusante. O interruptor DPST fornece verificação mecânica direta da posição, independente das condições a jusante, como pressão residual de volumes aprisionados ou longos percursos de exaustão.

P: O que significa 'frenagem positiva guiada por força'?

A: O acionamento por força de abertura positiva significa que os contatos do interruptor são fisicamente forçados a abrir pelo mecanismo da válvula – a força da mola ou da gravidade não consegue manter os contatos fechados se o elemento atuador (o obturador da válvula, neste caso) tiver se movido. Este projeto evita a situação perigosa em que um contato do interruptor que não fecha corretamente faz com que o controlador de segurança acredite que a válvula está na posição segura quando não está. É um requisito fundamental para sensores de posição com classificação de segurança em aplicações de segurança de máquinas, conforme a norma IEC 60947-5-1.

P: Qual é a categoria de segurança e o nível de proteção (PL) que a série atinge?

A: A Série com válvula SV27 atinge a Categoria de Segurança 2, PL c, SIL 2 de acordo com a norma ISO 13849-1:2015, certificada pela TUV Rheinland da América do Norte, quando a chave DPST é monitorada pelo controlador de segurança externo em cada ciclo da máquina.

P: O monitoramento é automático ou requer programação do controlador?

A: O monitoramento é externo. O conjunto da Série fornece o sinal do interruptor DPST. O controlador de segurança externo (relé de segurança, CLP de segurança ou módulo de segurança) deve ser programado para ler os contatos DPST em cada ciclo da máquina, comparar o estado com o estado esperado e interromper a operação da máquina se uma discrepância for detectada. A ROSS fornece um Guia de Integração com recomendações de monitoramento.

P: Quais voltagens estão disponíveis?

A: As tensões padrão são 24 VCC, 110-120 VCA 50/60 Hz e 230 VCA 50/60 Hz. Observe que a tensão de 230 VCA não está disponível para os conjuntos vendidos nos Estados Unidos, onde as normas da OSHA limitam a tensão de controle a no máximo 120 VCA. Para outras tensões, consulte a ROSS Controls.

P: O conjunto inclui uma placa de montagem?

R: Sim. Uma placa de montagem está incluída em todos os conjuntos da Série. Isso proporciona uma base de montagem consistente para instalação em painéis ou estruturas de máquinas. Acessórios de montagem modulares (suporte, parafuso, braçadeira, adaptador de montagem) estão disponíveis separadamente para conexão às unidades ROSS MD Series FRL.

P: Existem versões à prova de explosão disponíveis?

R: Sim. Versões do modelo SV27 com solenóide piloto à prova de explosão estão disponíveis para instalações em áreas classificadas. Projetos personalizados também estão disponíveis. Consulte a ROSS Controls para obter informações sobre essas configurações.

P: Qual é a classificação de contato do interruptor DPST SV27?

A: Os contatos do interruptor DPST são classificados para 2,5 A a 120 VCA, conforme indicado pelas especificações dos conectores MINI de 3 pinos e M12 de 5 pinos. Consulte os dados de pinagem do conector SV27 para obter detalhes completos sobre a configuração dos contatos.

P: O conjunto pode ser usado em mecanismos de embreagem/freio de prensas mecânicas?

R: Não. Esses conjuntos de válvulas não foram projetados para controlar mecanismos de embreagem/freio em prensas mecânicas. Entre em contato com a ROSS Controls para obter produtos adequados para controle de prensas.

P: Qual é a capacidade máxima de vazão?

A: A capacidade de vazão é medida em Cv. Com portas de 1/2 polegada: Cv 6,3 (portas 1-2, alimentação), Cv 9,2 (portas 2-3, exaustão). Com portas de 3/4 de polegada: Cv 7,7 (1-2), Cv 11 (2-3). Com portas de 1 polegada: Cv 8,0 (1-2), Cv 12 (2-3). O Cv de exaustão é maior que o Cv de alimentação por projeto, garantindo rápida remoção da pressão a jusante.

P: Quais dados do SISTEMA são fornecidos?

A: Os arquivos da biblioteca SISTEMA para a válvula SV27 podem ser baixados em rosscontrols.com. Eles fornecem os valores de PFH, MTTFD, B10 e dados DC para importação direta nos cálculos do SISTEMA, a fim de verificar o atendimento aos requisitos de Categoria 2, PL c e SIL 2.

P: Qual é a faixa de pressão operacional?

A: A pressão de operação é de 30 a 150 psig (2 a 10 bar). É necessário um mínimo de 30 psig para o acionamento confiável da válvula. Não exceda 150 psig em nenhuma porta de montagem.

P: Por que a série inclui uma placa de montagem?

A: A placa de montagem fornece uma base de montagem rígida e pré-perfurada que simplifica a instalação em estruturas de máquinas e painéis de controle, garante espaçamento consistente dos componentes e suporta o peso do conjunto sem depender de conexões de tubulação para suporte estrutural.

P: Como o conjunto SV27 suporta a conformidade com o bloqueio/etiquetagem?

A: A válvula de bloqueio LOX no conjunto em série está em conformidade com os requisitos de isolamento de energia das normas OSHA 1910.147 e ANSI/ASSE Z244.1. Ela fornece um ponto de isolamento de energia operado manualmente e com capacidade de travamento, além de uma porta de exaustão de tamanho normal para liberação rápida de pressão. Combinada com a válvula de exaustão segura SV27, o conjunto permite tanto a exaustão segura para a segurança do ciclo da máquina quanto o isolamento de energia positivo para manutenção.

Diretrizes de Instalação e Manutenção

• Instale em qualquer orientação; a vertical é preferível para drenagem de condensado.
• Fornecimento de ar comprimido filtrado que atenda, no mínimo, à norma ISO 8573-1 Classe 7:4:4. O filtro FRL de 5 mícrons proporciona essa condição.
• Não obstrua as linhas de alimentação ou as saídas de escape. A contrapressão no escape prejudica o desempenho seguro do sistema.
• Conecte o solenóide SV27 e a chave DPST ao controlador de segurança externo conforme o Guia de Integração disponível na ROSS Controls.
• Programe o controlador de segurança para monitorar os contatos DPST em cada ciclo da máquina. Detecte e responda a discrepâncias no estado da chave, interrompendo a operação da máquina.
• Posicione a válvula de bloqueio de LOX de acordo com o programa LOTO da instalação. A válvula de bloqueio é um dispositivo de isolamento de energia - NÃO um dispositivo de parada de emergência.
• Instale a placa de montagem na estrutura da máquina ou no painel de controle conforme o desenho dimensional da montagem.
• Para a montagem modular dos componentes FRL, utilize os acessórios de suporte, parafuso, braçadeira e adaptador de montagem.
• Verifique se a capacidade de fluxo do silenciador de escape é pelo menos igual à capacidade de escape da válvula.
• Após a instalação, realize uma verificação funcional completa: operação de bloqueio, configurações de FRL, energização/desenergização do SV27, continuidade do contato da chave DPST e resposta a falhas do controlador.
• Estabelecer um cronograma de manutenção periódica para os elementos filtrantes, inspeção do copo do FRL, vedações das válvulas e integridade das conexões elétricas.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

Suporte técnico global através dos escritórios da ROSS nos EUA, Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Serviço de Atendimento ao Cliente: 1-800-GET-ROSS (1-800-438-7677). Serviço Técnico: 1-888-TEK-ROSS (1-888-835-7677).

Para obter dados técnicos completos, desenhos dimensionais, arquivos da Biblioteca SISTEMA e configurador de produtos, visite rosscontrols.com.
