Kits de fiação pré-montados Para as séries DM, M35 e SV27

Visão geral do produto

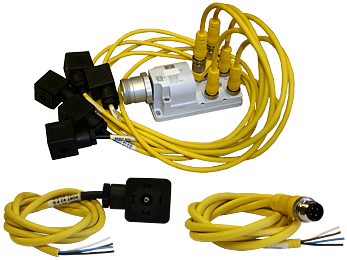

Os kits de fiação pré-montados da ROSS Controls são conjuntos completos de cabos e conectores projetados especificamente para estações de válvulas de segurança ROSS, incluindo as séries DM1, DM2, M35, SV27 e RSe de válvulas duplas. Cada kit inclui todos os cabos necessários para conectar solenoides de válvulas, sensores e indicadores de status à caixa de junção do sistema de controle ou ao módulo de E/S em um único conjunto.

Esses kits de fiação eliminam erros de terminação em campo e reduzem o tempo de instalação para estações de válvulas de segurança complexas que exigem conexões simultâneas a dois ou mais solenoides, sensores e indicadores de status baseados em pressão. As séries DM e SV27 exigem a fiação coordenada de múltiplos elementos funcionais; os kits das séries fornecem comprimentos de cabo, tipos de conectores e polaridades corretamente combinados para cada ponto de conexão.

A família de produtos abrange quatro cenários de fiação distintos: (1) kits de fiação de solenóide usando conexões EN 175301-803 Forma A ou M12 para válvulas DM1 Série E e C e DM2 Série E, (2) kits de fiação de solenóide e interruptor de detecção para válvulas de detecção da Série SV27, (3) conjuntos divisores J-Box para monitoramento de pressão da porta de saída da Série DM e (4) cabos de sistema de controle mini de 10 pinos para conexão entre caixas de junção e PLCs ou controladores de segurança.

A Série também inclui o kit de fiação para monitoramento de pressão na porta de saída 2251H77, que conecta um único cabo da caixa de junção a um interruptor de detecção para verificação da pressão a jusante, atendendo ao requisito específico de fiação para indicação de status das configurações de válvulas da Série DM2 C que utilizam a opção de monitoramento de pressão da caixa de junção.

Principais características de engenharia

• Conjuntos completos de estações de válvulas com múltiplos cabos - Cada kit inclui todos os cabos necessários para uma conexão completa da estação de válvulas, eliminando a necessidade de adquirir e montar componentes de conectores individuais para configurações complexas de válvulas com múltiplos elementos.
• Compatibilidade com DM1/DM2, M35, SV27 e RSe - Os kits são projetados e validados para séries específicas de válvulas de segurança ROSS, garantindo os tipos de conectores, comprimentos de cabo e atribuições de pinos corretos para cada solenóide, interruptor de detecção e conexão do indicador de status.
• Opções de conectores M12 e DIN EN 175301-803 - Kits de conexão de solenóide disponíveis com conectores DIN EN 175301-803 Forma A ou conectores M12, correspondentes ao tipo de conexão de solenóide encomendado com a válvula.
• Opções de comprimento de 5 e 10 metros - Kits padrão disponíveis com cabos de 5 metros (16,4 pés) e 10 metros (32,8 pés) para acomodar diferentes distâncias entre a válvula e o painel de controle sem a necessidade de fabricação personalizada de cabos.
• Opções de Conectores de Solenoide Iluminados - Os kits de solenóides da Série C da DM2 estão disponíveis com conectores EN iluminados para tensões de bobina de 24 VCC e 120 VCA, fornecendo indicação visual por solenóide.
• Conjuntos divisores J-Box para monitoramento de pressão - Os kits de fiação J-Box dedicados (2249H77, 2250H77) conectam o sistema de controle à caixa de junção da válvula com conexões combinadas de solenóide e sensor em um único conjunto de 1 metro.
• Cabo mini de 10 pinos para integração de sistemas - Cabos mini de 10 pinos (2253H77 a 2256H77) em comprimentos de 12, 20, 30 e 50 pés conectam caixas de junção a módulos de E/S de CLP e controladores de segurança.
• Presilhas de cabo de fábrica incluídas - Os kits de conectores de solenóide para as séries DM1/DM2 E e C incluem presilhas de cabo em cada conector de solenóide, garantindo a vedação adequada e o alívio de tensão em todas as conexões.
• Kit de monitoramento de pressão na porta de saída - O kit de monitoramento de pressão na porta de saída 2251H77 de 1 metro fornece um único cabo dedicado da caixa de junção ao interruptor de detecção para o status da pressão a jusante.
• Kits combinados de solenóide e interruptor de detecção SV27 - Os kits da série SV27 combinam os cabos do solenóide e do interruptor de detecção em um único conjunto, garantindo que os comprimentos dos cabos sejam compatíveis entre as duas conexões funcionais.

Especificações técnicas

Especificações gerais

Certificações e Conformidade

Aplicações e setores típicos

Sistemas de segurança para salas de imprensa

• Instalações de prensas hidráulicas e mecânicas que utilizam válvulas duplas da Série C DM2 para controle da embreagem/freio da prensa. Os kits de fiação para solenoides 2283H77 ou 2284H77 fornecem cabos de comprimento idêntico para ambos os solenoides, garantindo simultaneamente a mesma resistência de roteamento do cabo e, portanto, a mesma temporização elétrica.
• Linhas de prensas de estampagem que exigem desempenho de segurança de Categoria 4 PLe, onde a integridade da fiação faz parte da validação de segurança. Kits pré-montados de fábrica com conexões testadas reduzem o risco de erros de fiação que poderiam comprometer os tempos de resposta das funções de segurança.
• Instalações de prensas de transferência com múltiplas estações de válvulas em uma base de ferramentas comum, onde as opções de kit de 10 metros (2284H77) alcançam o painel de controle a partir de posições de válvulas em toda a estrutura da prensa, sem emendas em campo.

Soldagem robótica e automação

• Dispositivos de habilitação de células robóticas que utilizam válvulas duplas de exaustão seguras da Série C DM2. Os kits de fiação pré-montados atendem aos requisitos de documentação de cabos para validações de segurança de máquinas segundo as normas ISO 13849 e IEC 62061.
• Zonas de segurança controladas por válvulas sensoras da série SV27, onde os kits combinados de solenóide e interruptor sensor 2239H77 ou 2240H77 fornecem acionamento e fiação de feedback em uma única etapa de instalação.
• Estações de carregamento de acessórios onde os kits de fiação J-Box para válvulas (2249H77, 2250H77) consolidam a fiação da válvula pneumática do acessório até a E/S do CLP de segurança usando conectores multipinos M12 padronizados.

Isolamento de energia e bloqueio/etiquetagem

• Sistemas de bloqueio de máquinas que utilizam válvulas ROSS LOX com solenoides piloto, onde os kits de válvulas de detecção SV27 fornecem tanto a atuação do solenoide quanto os cabos de detecção de pressão a jusante necessários para o isolamento de energia monitorado.
• Sistemas de segurança para prensas dobradeiras pneumáticas que requerem acionamento e monitoramento simultâneos de dois canais de solenoides, com feedback de status individual para o controlador de segurança.
• Pontos de bloqueio para transportadores e movimentação de materiais onde kits de conectores de sensores M12 pré-montados (2644B77 ou 2645B77) fornecem conexões padronizadas para sensores de estado sólido que monitoram a posição da válvula.

Integração de PLC e Controlador de Segurança

• Instalações de PLCs de segurança da Siemens, Allen-Bradley e outras, onde os minicabos de 10 pinos (2253H77 a 2256H77) fornecem conexões padronizadas entre as caixas de junção das válvulas ROSS e os módulos de E/S dos PLCs de segurança.
• Instalações de prensas controladas por relés de segurança, onde a construção consistente dos cabos e os conjuntos de conectores testados atendem à documentação de fiação exigida para a marcação CE e conformidade com as normas da OSHA.
• Sistemas de controle distribuídos onde os kits de conectores de sensores M12 criam pontos de interface padronizados entre os indicadores de status das válvulas ROSS e dispositivos de barramento de campo ou módulos de E/S remotos.

Fabricantes de Equipamentos Originais

• Fabricantes de máquinas que especificam as válvulas de segurança ROSS DM2 ou SV27 Series como componentes de catálogo, incluindo os kits de fiação correspondentes da mesma série na lista de materiais da máquina para uma instalação elétrica consistente em todas as produções.
• Fabricantes de máquinas para exportação que necessitam de conjuntos de fiação completos que atendam aos padrões de fiação norte-americanos (NEC) e europeus (EN), com suporte da conformidade documentada do conector DIN EN 175301-803 da série.
• Instalações OEM de alto volume, onde kits pré-montados reduzem o tempo de trabalho de montagem em comparação com conjuntos de conectores individuais conectados em campo, melhorando a consistência e reduzindo as taxas de defeitos na produção.

Configuração de pedidos e números de modelo

Selecione o kit de fiação com base na série específica da válvula (DM1, DM2, SV27, CM) e no tipo de conexão do solenóide encomendado com a válvula (DIN EN 175301-803 Forma A ou M12).

Para a Série C da DM2 com conectores de solenóide iluminados, especifique o número do kit de iluminação: 2532H77-W (24 VCC) ou 2532H77-Z (120 VCA) para 5 metros de comprimento; 2533H77-W ou 2533H77-Z para 10 metros.

Os kits de fiação J-Box 2249H77 (M12/DIN) e 2250H77 (M12/M12) são apenas para sistemas de 24 VCC.

Os cabos mini de 10 pinos são encomendados por comprimento: 2253H77 (12 pés), 2254H77 (20 pés), 2255H77 (30 pés), 2256H77 (50 pés).

Os kits de conectores de sensores M12 especificam o tipo de conexão (uma extremidade ou ambas as extremidades) e a quantidade de cabos. Verifique se o número de cabos por kit corresponde ao número de sensores na estação de válvulas.

Para a série SV27, determine se é necessário apenas um kit com solenóide, apenas um kit com sensor ou um kit combinado com solenóide e sensor, com base na configuração da fiação da estação de válvulas.

Todos os kits de fiação são projetados para aplicações internas e compatíveis com IP65. Para ambientes externos ou de alta temperatura, entre em contato com a ROSS para verificar a compatibilidade dos materiais.

Produtos e acessórios relacionados

• Conectores elétricos da Série 91 - Conectores individuais DIN EN 175301-803 Formas A, B e C para válvulas solenoides ROSS, utilizados onde kits pré-montados não são necessários. https://www.rosscontrols.com/en/series/91-electrical-connectors
• Conectores elétricos pré-cabeados da Série 92 - Conjuntos de conectores DIN de cabo único pré-cabeados de fábrica para conexões individuais de válvulas solenoides. https://www.rosscontrols.com/en/series/92-prewired-electrical-connectors
• Sensores de pressão de estado sólido da série 2854 - Sensores de pressão de estado sólido com conexão M12 para indicação do status da válvula, compatíveis com os kits de conectores da série M12. https://www.rosscontrols.com/en/series/2854-solid-state-pressure-sensor
• Pressostatos mecânicos da Série 95 - Pressostatos com conexão DIN EN 175301-803 Forma A para verificação de liberação de energia em válvulas LOX, com fiação utilizando conectores das Séries 91/92. https://www.rosscontrols.com/en/series/95-mechanical-pressure-switches
• Válvulas Duplas Série DM2 - Série de válvulas duplas de segurança primária para escape, para as quais foram projetados os kits de fiação da Série 2283H77 a 2289H77. https://www.rosscontrols.com/en/series

Perguntas frequentes (FAQ)

P: Qual kit de fiação preciso para uma válvula DM2 Série C com solenoides DIN EN 175301-803 Forma A?

A: Utilize o kit de fiação para solenóide 2283H77 (5 metros) ou 2284H77 (10 metros). Estes kits fornecem dois cabos de solenóide EN 175301-803 Forma A com prensa-cabos. Caso sejam necessários conectores iluminados, encomende o modelo 2532H77-W (24 VCC) ou 2532H77-Z (120 VCA) para a versão iluminada de 5 metros, ou o modelo 2533H77-W / 2533H77-Z para a versão iluminada de 10 metros.

P: Preciso de kits de fiação separados para solenoides e indicadores de status nas válvulas da série DM1?

R: Sim. Os kits de fiação para solenóides das séries E e C da DM1 (2243H77 a 2246H77) incluem as conexões dos solenóides. As conexões do indicador de status requerem kits de indicador de status separados, 2247H77 (5 metros) ou 2248H77 (10 metros). Encomende ambos os kits para uma instalação completa da estação de válvulas.

P: Qual é a finalidade dos mini cabos de 10 pinos?

A: Os minicabos de 10 pinos (2253H77 a 2256H77) conectam a caixa de junção da válvula ao controlador de segurança ou ao módulo de E/S do CLP. Eles transportam sinais combinados para solenoides e indicadores de status em um único cabo multiconductor, reduzindo a aglomeração na bandeja de cabos em comparação com a instalação de cabos individuais da válvula ao painel.

P: Os kits de fiação J-Box são apenas para sistemas de 24 VCC?

R: Sim. Os kits de fiação J-Box 2249H77 e 2250H77 são projetados apenas para sistemas de 24 VCC. Para estações de válvulas solenoides de tensão CA, devem ser utilizados kits de fiação individuais para solenoides e indicadores de status, sem a necessidade da J-Box.

P: Qual é o comprimento do cabo entre a válvula e o painel de controle que esses kits suportam?

A: Os kits padrão cobrem distâncias de 5 metros (16,4 pés) e 10 metros (32,8 pés) da válvula até a conexão de controle. Para a Série SV27, também está disponível uma opção de 4 metros (13,1 pés). Para distâncias maiores, utilize o kit apropriado combinado com um bloco de terminais instalado em campo, no alcance máximo do cabo do kit.

P: Posso usar um kit de fiação da Série C da DM2 (2283H77) para uma válvula da Série E da DM1?

A: A Série DM1 E utiliza os kits 2243H77 a 2246H77, enquanto a Série DM2 C utiliza os kits 2283H77 a 2289H77. Os tipos de conectores e a quantidade de cabos podem variar entre as séries. Sempre selecione o kit designado para a série de válvulas específica que está sendo conectada.

P: Para que serve o kit de monitoramento de pressão da porta de saída M12 (2251H77)?

A: O modelo 2251H77 fornece um cabo de 1 metro da caixa de junção da válvula até o sensor de pressão para monitoramento da pressão na porta de saída. Isso se aplica especificamente às configurações da Série C da DM2 que utilizam a opção de monitoramento de pressão na caixa de junção, onde um cabo curto separado conecta a caixa de junção ao sensor de pressão a jusante.

P: Quantos cabos estão incluídos no kit combinado de solenóide e sensor SV27?

A: Os kits combinados 2239H77 (4 metros) e 2240H77 (10 metros) incluem 2 cabos cada: um para o solenóide e outro para o interruptor de detecção. Os kits somente com interruptor de detecção (2241H77, 2242H77) incluem 1 cabo cada, somente para o interruptor de detecção.

P: Os kits de conectores de sensores M12 (2644B77, etc.) são iguais aos kits de fiação de solenoides?

R: Não. Os kits de conectores de sensor M12 são para conexões de sensores de estado sólido e indicadores de status, não para fiação de acionamento de solenoides. Eles usam conectores M12 de 5 pinos com código A em uma ou ambas as extremidades, com fios soltos na outra extremidade. A fiação do solenoide requer kits separados com conectores EN 175301-803 Forma A ou conectores de solenoide M12.

P: Existem opções de conectores iluminados disponíveis para kits de solenóides M12?

A: As opções de conectores iluminados para kits de fiação de solenóides M12 (2288H77, 2289H77) constam como indisponíveis (N/D) nos catálogos atuais. As versões iluminadas estão disponíveis atualmente apenas para kits de solenóides EN 175301-803 Forma A nas séries DM2 C e CM.

P: Esses kits podem ser usados com sistemas de válvulas de segurança que não sejam da marca ROSS?

A: Os kits de fiação são dimensional e eletricamente compatíveis com qualquer estação de válvulas que utilize conexões DIN EN 175301-803 Forma A ou M12 de 5 pinos com código A e atribuição de pinos correspondente. Verifique a atribuição dos conectores na documentação da válvula alvo antes de usar.

P: Existe documentação disponível para a validação da fiação da válvula de segurança?

A: A ROSS fornece diagramas de fiação completos e documentação de pinagem dos conectores para os kits da série no Catálogo de Produtos de Segurança ROSS. Essa documentação auxilia na etapa de verificação da fiação exigida nos procedimentos de validação de segurança ISO 13849 e IEC 62061.

Diretrizes de Instalação e Manutenção

• Passe os cabos do kit de fiação separadamente dos cabos de alimentação de alta tensão. Mantenha uma distância mínima de 5 cm (2 polegadas) da fiação de alimentação de 480 VCA para evitar ruídos induzidos nos sinais do solenoide.
• Para estações de válvulas da Série C da DM2, conecte ambos os cabos do solenóide simultaneamente. A operação com apenas um solenóide em uma válvula da Série DM2 não é permitida em aplicações de segurança.
• Antes de conectar, verifique a atribuição dos pinos do conector M12 em relação ao diagrama de fiação da estação de válvulas. Os conectores M12 com código A usados nesta série possuem encaixe mecânico, mas verifique também a atribuição elétrica.
• Após a instalação, realize um teste funcional para verificar se ambas as solenoides operam corretamente e se os indicadores de status mudam de estado conforme o esperado antes de colocar a máquina em operação.
• Documente os números de modelo do kit, os comprimentos dos cabos e as pinagens dos conectores como parte da documentação de fiação da máquina exigida para a validação de segurança.
• Para instalações com caixas de junção (J-Box), verifique se a tampa da caixa de junção está totalmente encaixada e travada após a instalação dos cabos para manter a classificação de proteção ambiental da caixa.
• Cabos mini de 10 pinos devem ser instalados em calhas ou conduítes para protegê-los contra danos mecânicos. Não submeta as extremidades dos conectores a tensão excessiva.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os kits de fiação da Série, cobrindo defeitos de material e fabricação a partir da data da compra.

O suporte técnico para a seleção do kit de fiação está disponível no Serviço de Atendimento ao Cliente: 1-800-GET-ROSS; Serviço Técnico: 1-888-TEK-ROSS.

Diagramas completos de pinagem de conectores, guias de fiação específicos para válvulas e documentação de segurança estão disponíveis no Catálogo de Produtos de Segurança da ROSS em rosscontrols.com.
