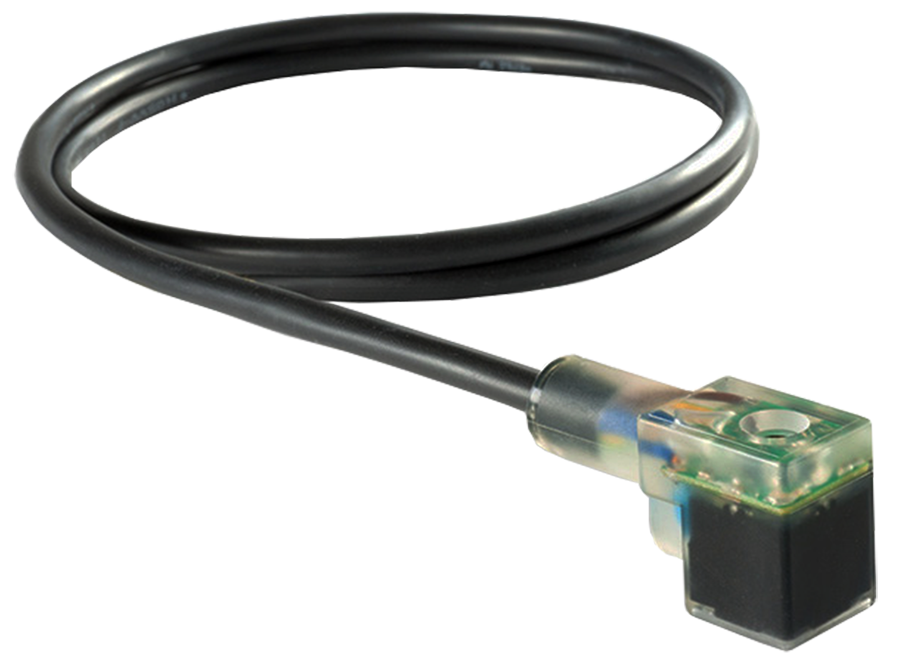

Conectores elétricos pré-conectados Para solenóides de válvula

Visão geral do produto

Os controles ROSS consistem em conjuntos de conectores elétricos pré-cabeados de fábrica para uso com bobinas de válvulas solenoides ROSS em conformidade com a norma DIN EN 175301-803. Ao contrário dos produtos da Série 91, que incluem apenas conectores, os itens da série chegam como conjuntos completos pré-cabeados com cabos terminados de fábrica, prontos para conexão direta às válvulas solenoides e à fiação do sistema de controle.

Os conectores pré-cabeados da Série são fabricados de acordo com as especificações DIN EN 175301-803 Forma A, Forma B e Forma C, abrangendo toda a gama de tipos de conexão de solenoides ROSS. O comprimento padrão do cabo é de 2 metros (6,5 pés) para as Formas A e B, com a Forma C disponível em comprimentos de 2 e 3 metros. A construção do cabo utiliza fios de calibre 18 AWG em toda a sua extensão.

As versões iluminadas incorporam indicadores LED que acendem quando o conector é energizado, fornecendo confirmação visual imediata do status de acionamento do solenoide. Os modelos iluminados estão disponíveis para sistemas de 24 VCC, 120 VCA e 230 VCA, permitindo que os técnicos verifiquem a comutação da válvula à distância durante o comissionamento e a manutenção de rotina, sem a necessidade de instrumentos de teste adicionais.

A Série suporta todas as principais famílias de válvulas ROSS, incluindo as Séries 21 e 27, válvulas de assento em linha, válvulas de carretel de montagem em base e válvulas de bloqueio LOX. Para válvulas duplas da Série DM e estações de válvulas de segurança das Séries SV27/RSe, os kits de fiação pré-montados com múltiplos cabos da Série 93 fornecem os conjuntos de múltiplos condutores apropriados.

Principais características de engenharia

• Cabos de calibre 18 pré-cabeados de fábrica - Todos os conectores chegam com cabos de calibre 18 AWG já conectados e terminados de fábrica, em comprimentos padrão de 2 metros (6,5 pés) ou 3 metros, eliminando erros de terminação em campo e reduzindo o tempo de instalação.
• Cobertura das formas A, B e C - A gama completa de produtos abrange as normas DIN EN 175301-803: Forma A (corpo grande padrão), Forma B (orientação alternativa) e Forma C (corpo pequeno compacto para válvulas de tamanho 0 e válvulas compactas).
• Versões com iluminação LED - As variantes com indicador LED para 24 VCC, 120 VCA e 230 VCA fornecem o status visual de energização de cada válvula, reduzindo o tempo de solução de problemas durante o comissionamento e a detecção de falhas.
• Diversos diâmetros de cabo - Conectores pré-cabeados do tipo A disponíveis em diâmetros de cabo de 6 mm e 10 mm para atender às especificações de fixação do cabo e da conexão do conduíte no ponto de instalação.
• Compatibilidade global de tensão - Conectores iluminados disponíveis para 24 VCC (sufixo W), 120 VCA (sufixo Z) e 230 VCA (sufixo Y), abrangendo as tensões padrão industriais da América do Norte e da Europa.
• Conectores pré-cabeados Form C compactos para válvulas pequenas - Os conectores Form C com cabo de 5 mm (cabo curto) e cabo de 8 mm (cabo de 3 metros) são ideais para as aberturas compactas de solenoides em válvulas ROSS tamanho 0 e outras válvulas de pequeno formato.
• Conexão direta por plugue - Cabos pré-instalados de fábrica com alívio de tensão moldado terminam em fios soltos para conexão direta a blocos de terminais ou E/S do sistema de controle, sem necessidade de emendas ou junções intermediárias.
• Sem compatibilidade com supressores de surto - Projetado para conexão direta com a válvula solenóide. Dispositivos supressores de surto na fiação aumentam o tempo de resposta de desativação da solenóide e não devem ser usados com esses conectores.
• Conjunto compatível com IP65 - Os conectores pré-cabeados do tipo A, com presilhas de cabo devidamente encaixadas, mantêm a vedação IP65 na conexão do solenóide da válvula quando instalados corretamente.
• Números de modelo padronizados - Uma estrutura consistente de números de modelo com códigos de sufixo de voltagem (-W para 24 VCC, -Z para 120 VCA, -Y para 230 VCA) simplifica os pedidos e o gerenciamento de estoque em grandes instalações com voltagens mistas.

Especificações técnicas

Especificações gerais

Certificações e Conformidade

Aplicações e setores típicos

Máquinas-ferramenta e metalurgia

• Centros de usinagem CNC com múltiplos eixos pneumáticos controlados por válvulas solenoides. Conectores pré-cabeados do tipo A com cabos de 6 mm² percorrem calhas de cabos juntamente com os cabos de controle de movimento, com os cabos flexíveis já conectados de fábrica terminando diretamente nos blocos de terminais de E/S no painel de controle da máquina.
• Trocadores automáticos de ferramentas e dispositivos de fixação de peças onde os conectores de válvulas solenoides devem suportar ciclos de conexão repetidos durante sequências de troca de ferramentas ou operações de transferência de paletes.
• Válvulas solenoides do sistema de refrigeração e lubrificação em máquinas-ferramenta, onde conectores pré-cabeados IP65 mantêm a proteção contra respingos de fluido de corte de metal.

Linhas de montagem automotiva

• Dispositivos de soldagem para carrocerias em branco e estações de fixação com conjuntos de válvulas solenoides. Os conectores iluminados 720K77-W com diâmetro de cabo de 6 mm são comumente especificados para que os técnicos de linha possam inspecionar visualmente um dispositivo e identificar imediatamente as braçadeiras desenergizadas durante a solução de problemas.
• Sistemas de esteiras transportadoras para cabines de pintura e atuadores pneumáticos para cabines de revestimento, onde o corpo do conector não metálico resiste ao excesso de tinta pulverizada e aos vapores de solventes que corroem os componentes metálicos.
• Ferramentas pneumáticas e pistolas de torque para a linha de montagem final, onde a durabilidade dos conectores pré-cabeados corresponde aos requisitos de alta frequência de ciclos dos equipamentos da linha de produção.

Embalagem e Manuseio de Materiais

• Linhas de embalagem de alta velocidade com válvulas solenoides operando a taxas acima de 10 Hz, onde o design do conector pré-cabeado elimina as juntas de fiação em campo que podem falhar devido à vibração ao longo do tempo.
• Sistemas de paletização e transporte onde o comprimento padrão do cabo de 2 metros alcança as caixas de junção de controle sem emendas intermediárias na maioria das configurações de estrutura da máquina.
• Sistemas de embalagem com filme extensível e corte de filme que requerem conexões de válvula solenoide de 230 VCA, atendidos por conectores iluminados com sufixo -Y.

Tratamento de água e processamento químico

• Ilhas de válvulas e painéis de controle de processos onde os conectores individuais das válvulas solenoides devem resistir à condensação e à umidade em ambientes externos ou parcialmente fechados.
• Sistemas de dosagem química onde os conectores pré-cabeados compatíveis com IP65 impedem a entrada de umidade que causaria corrosão e curtos-circuitos na conexão do solenóide.
• Instalações de tratamento de águas residuais onde válvulas solenoides controlam sopradores e atuadores de lavagem a ar em ambientes de alta umidade com exposição intermitente à lavagem.

Energia e Serviços Públicos

• Aplicações de distribuição de gás e controle de dutos onde as válvulas solenoides ROSS inline tipo poppet requerem conexões elétricas confiáveis em gabinetes montados em campo, sujeitos a ciclos de temperatura e umidade.
• Instalações de geração de energia que utilizam válvulas de controle pneumáticas para bypass de turbinas e gerenciamento do sistema de resfriamento, onde o conector iluminado fornece indicação visual local do estado da válvula para os operadores durante as rondas.
• Controles de equipamentos pneumáticos em subestações, onde a interface de conector DIN padronizada simplifica a documentação e o estoque de peças de reposição.

Manutenção geral e modernização

• Substituição de conectores danificados em válvulas solenoides ROSS instaladas, sem a necessidade de desmontar as válvulas das tubulações ou estruturas da máquina. O projeto com fiação pré-instalada de fábrica mantém a consistência da qualidade da fiação em comparação com substituições feitas em campo.
• Atualização das instalações existentes, substituindo conectores sem iluminação por conectores com iluminação, para melhorar a capacidade de diagnóstico como parte de programas de manutenção preditiva.
• Padronização das conexões elétricas em instalações de válvulas mistas, convertendo todas as conexões de solenoides em uma única família de conectores e diâmetro de cabo para simplificar o gerenciamento de peças de reposição.

Configuração de pedidos e números de modelo

Selecione o formato A, B ou C com base no tipo de conexão da bobina do solenóide da válvula. O formato A é usado na maioria das séries de válvulas ROSS.

Para conectores iluminados, especifique o sufixo de tensão: -W = 24 VCC; -Z = 120 VCA; -Y = 230 VCA. O corpo do conector é idêntico; apenas o circuito do LED varia.

O cabo Form A de 6 mm (721K77 / 720K77-W / 720K77-Z) é o conector pré-cabeado mais comum para as válvulas ROSS Série 21 e válvulas de assento em linha.

O cabo Form A de 10 mm (371K77 / 383K77-W / 383K77-Z) é utilizado quando sistemas de gerenciamento de cabos maiores ou conexões de conduítes exigem um diâmetro de cabo maior.

Os conectores iluminados Form C com cabo de 5 mm (2476K77-W / 2476K77-Z) são para solenoides de válvulas compactas onde o espaço é limitado e apenas o cabo de 5 mm pode ser acomodado.

Não conecte dispositivos de supressão de surtos em série com esses conectores. Os supressores de surtos aumentam o tempo de desativação do solenóide.

Para estações de válvulas das séries DM2, M35, SV27 e RSe, os kits de fiação pré-montados da série 93 fornecem conjuntos completos de vários cabos projetados especificamente para esses tipos de válvulas.

Produtos e acessórios relacionados

• Conectores Elétricos Série 91 - A Série 91 completa inclui conectores avulsos, conectores para entrada em eletroduto e conectores pré-cabeados DIN EN 175301-803 para todos os tipos de válvulas solenoides ROSS. https://www.rosscontrols.com/en/series/91-electrical-connectors
• Kits de fiação pré-montados da Série 93 - Conjuntos de fiação com vários cabos para estações de válvulas das Séries DM, M35, SV27 e RSe, incluindo conexões para solenóides e indicadores de status. https://www.rosscontrols.com/en/series/93-preassembled-wiring-kits
• Válvulas de assento em linha da Série 21 - Série de válvulas primárias com conexões de bobina DIN EN 175301-803 Forma A, compatíveis com conectores pré-cabeados da Série. https://www.rosscontrols.com/en/series/2759-lowhigh-temperatures-din-m12-connection-21-series
• Interruptores de pressão mecânicos da Série 95 - Interruptores de verificação de liberação de energia elétrica que utilizam conectores DIN EN 175301-803 Forma A da Série 91. https://www.rosscontrols.com/en/series/95-mechanical-pressure-switches
• Silenciadores de escape da Série 90 - Silenciadores pneumáticos para redução de ruído de escape, comumente especificados juntamente com conjuntos de conectores de válvulas solenoides. https://www.rosscontrols.com/en/series/90-silencers

Perguntas frequentes (FAQ)

P: Qual é a diferença entre os conectores pré-cabeados da série e os conectores da Série 91?

A: A Série 91 inclui conjuntos de conectores pré-cabeados e versões somente com conectores para fiação em campo com eletroduto. A Série refere-se especificamente a conjuntos pré-cabeados de fábrica com cabos já conectados. Na prática, ambas as séries compartilham os mesmos números de modelo de conectores pré-cabeados (por exemplo, 721K77 aparece em ambas). A Série 91 também inclui conectores de entrada para eletroduto (723K77, 724K77-W/Z) e versões somente com conectores (937K87, 372K77) que não são encontradas na Série somente com conectores pré-cabeados.

P: Por que o comprimento padrão do cabo é de apenas 2 metros?

A: O comprimento padrão de 2 metros é suficiente para a maioria das aplicações de válvulas solenoides montadas em máquinas, onde a válvula está localizada a menos de 1,8 metros de uma caixa de junção de controle ou bloco de terminais. Para comprimentos maiores, a terminação com fio livre permite a conexão a uma caixa de junção de campo ou bloco de terminais, de onde um cabo de controle com a bitola adequada continua até o painel.

P: Os conectores pré-cabeados do tipo A com cabos de 6 mm e 10 mm são eletricamente idênticos?

R: Sim. Os conectores pré-cabeados Form A para cabos de 6 mm (721K77) e 10 mm (371K77) são conjuntos eletricamente idênticos de calibre 18. A única diferença é o diâmetro externo do cabo, que determina a compatibilidade com os fixadores de cabos e acessórios para gerenciamento de cabos.

P: Posso encomendar cabos com comprimentos personalizados?

A: Os comprimentos padrão em estoque são de 2 metros para os formatos A e B, e de 2 ou 3 metros para o formato C. Para comprimentos personalizados, entre em contato diretamente com a ROSS Controls. Como alternativa, os cabos de um conector padrão pré-cabeado podem ser estendidos com cabos e conectores apropriados no bloco de terminais da máquina.

P: Quais cores de LED são usadas em conectores iluminados?

A: Os conectores iluminados da ROSS geralmente utilizam um indicador LED vermelho ou âmbar que acende quando o solenoide é energizado. A cor do LED proporciona visibilidade suficiente em toda a máquina para fins de diagnóstico. Entre em contato com a ROSS para obter informações sobre os modelos atuais específicos e as cores dos indicadores.

P: Existem conectores iluminados de 230 VCA disponíveis para o formato C?

A: Conectores pré-cabeados com iluminação Form C estão disponíveis para 24 VCC e 120 VCA. Para requisitos de 230 VCA no formato Form C, entre em contato com a ROSS Controls para confirmar a disponibilidade atual.

P: Como os fios soltos são identificados em conectores pré-cabeados?

A: Os fios soltos em conectores pré-cabeados de calibre 18 são geralmente identificados pela cor do isolamento. As atribuições comuns são: preto e preto conduzem a tensão da bobina (intercambiável para corrente alternada) e verde/amarelo é o terra de proteção. Consulte a folha de dados do conector para obter a codificação de cores específica do modelo encomendado.

P: Conectores pré-cabeados podem ser usados em locais explosivos ou perigosos?

A: Os conectores pré-cabeados da Série Standard não possuem certificação ATEX ou NEC Divisão 1. Para requisitos de áreas classificadas como perigosas, entre em contato com a ROSS Controls para opções de válvulas solenoides à prova de explosão. Selos de conduíte separados e métodos de fiação para áreas classificadas como perigosas são necessários ao usar conectores padrão em áreas classificadas com carcaças de válvulas apropriadas.

P: Qual é o raio de curvatura mínimo exigido para cabos pré-cabeados?

A: Mantenha um raio de curvatura mínimo do cabo de pelo menos 10 vezes o diâmetro externo do cabo. Para um cabo de 6 mm, o raio de curvatura mínimo é de 60 mm (aproximadamente 2,4 polegadas). Curvas mais acentuadas tensionam o isolamento do condutor no ponto de alívio de tensão moldado e podem causar falha prematura do cabo.

P: O que acontece se eu instalar acidentalmente um conector de Forma A em uma válvula de Forma B?

A: Os conectores possuem encaixes físicos que impedem a conexão incorreta. Um conector de formato A não se encaixa em uma abertura de bobina de formato B e vice-versa. Se houver resistência durante a instalação do conector, verifique o tipo de formato em vez de forçar a conexão.

P: Esses conectores são compatíveis com válvulas solenoides que não sejam da marca ROSS?

R: Sim. Os conectores da série atendem aos requisitos dimensionais da norma DIN EN 175301-803 e são compatíveis com qualquer bobina de válvula solenoide que esteja em conformidade com a mesma norma e tenha o formato correspondente. Verifique o tipo de formato e se o diâmetro da área de fixação do cabo do conector corresponde ao cabo que está sendo usado.

P: Qual é a corrente máxima que esses conectores podem suportar no solenóide?

A: O fio 18 AWG, com classificação para uso industrial padrão, é adequado para correntes de solenoides de até aproximadamente 6 amperes contínuos em um cabo de 2 metros. As bobinas dos solenoides ROSS normalmente consomem de 0,1 a 0,5 amperes. Verifique a corrente real do solenoide na folha de dados da válvula e confirme se está dentro da capacidade do condutor.

Diretrizes de Instalação e Manutenção

• Antes de fazer o pedido, identifique o tipo de conector do solenóide (A, B ou C) na folha de dados ou na placa de identificação da válvula. Os tipos são fisicamente diferentes entre si e não podem ser trocados.
• Direcione os cabos pré-instalados de forma a evitar curvas acentuadas, dobras ou abrasão contra as bordas da máquina. Mantenha o raio de curvatura do cabo em, no mínimo, 10 vezes o diâmetro do cabo.
• Conecte os cabos flexíveis aos blocos de terminais de E/S do sistema de controle de acordo com a polaridade indicada na etiqueta da bobina do solenóide. Para bobinas CA, a polaridade não é crítica; para bobinas CC, assegure-se da polaridade correta para evitar danos à bobina.
• Em ambientes sujeitos a vibração, prenda os cabos em intervalos não superiores a 30 centímetros (12 polegadas) para evitar que o movimento do cabo cause tensão no corpo do conector.
• Verifique se a presilha do cabo está bem encaixada na capa do cabo para manter a integridade da vedação IP65 em ambientes úmidos ou sujeitos a lavagem frequente.
• Após a instalação, verifique o funcionamento do LED (nas versões com iluminação) energizando a saída de controle e confirmando a iluminação do indicador na válvula.
• Para conectores pré-cabeados de 3 metros do tipo C em instalações com conduítes estreitos, certifique-se de que o cabo mais longo não crie folga excessiva que possa ser pinçada ou torcida.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os conectores pré-cabeados da Série, cobrindo defeitos de material e fabricação a partir da data da compra.

Assistência técnica disponível através do Serviço de Atendimento ao Cliente: 1-800-GET-ROSS; Assistência Técnica: 1-888-TEK-ROSS.

Acesse rosscontrols.com para obter a ficha técnica completa da Série 91, a tabela de referência cruzada de conectores por tipo de válvula e para fazer seu pedido online.
