Série de alta capacidade Tamanhos de porta 3/4" a 2"; Fluxo para 1000 scfm (28320 l/min)

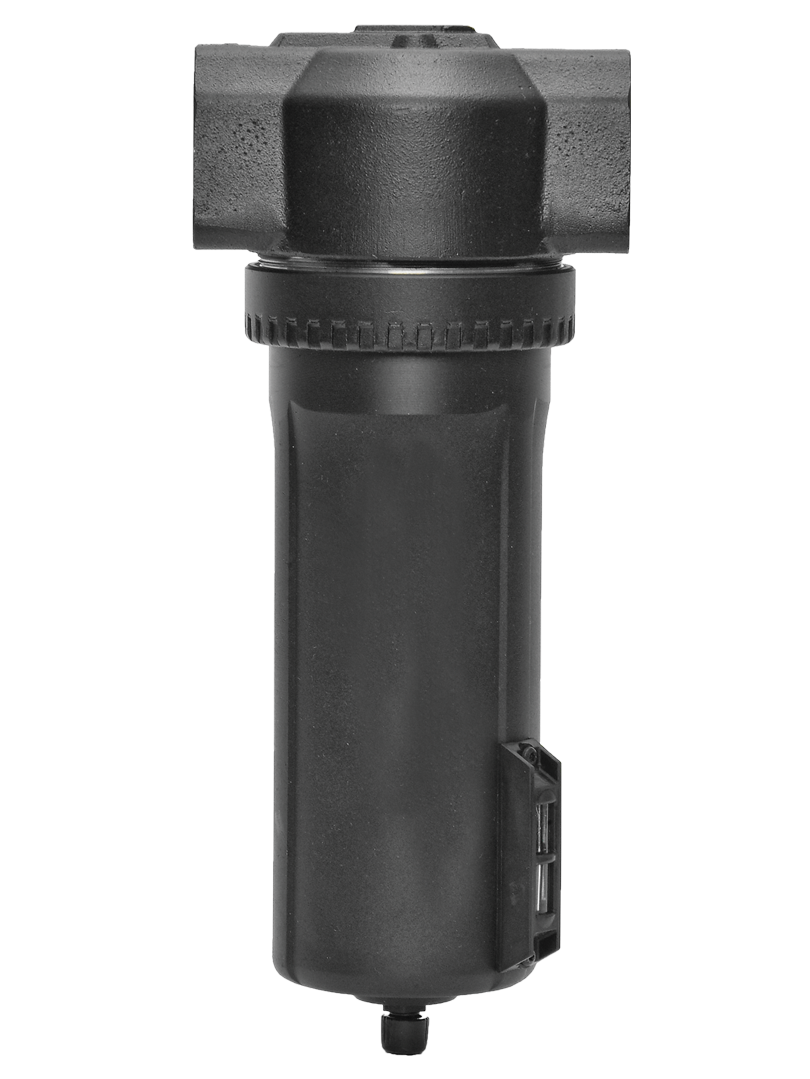

Visão geral do produto

A Série de Alta Capacidade da ROSS Controls é uma família de filtros de preparação de ar em linha para serviço pesado, projetados para portas de 3/4" a 2" (NPT ou G/BSPP) com capacidade de vazão de até 1.000 scfm (28.320 l/min). A Série de Alta Capacidade foi projetada para filtragem em cabeçotes de suprimento de ar comprimido, sistemas de distribuição de ar em plantas industriais e processos industriais onde as demandas de vazão de grandes sistemas pneumáticos excedem a capacidade dos filtros das séries Full-Size, MD3 ou MD4.

A Série de Alta Capacidade está disponível em três níveis de vazão: o filtro padrão de alta capacidade (até 275 scfm em portas de 3/4 e 1 polegada), o filtro de alta capacidade de alcance intermediário (até 660 scfm em portas de 1-1/4 e 1-1/2 polegadas) e a variante de vazão máxima (até 1.000 scfm em portas de 1-1/4, 1-1/2 e 2 polegadas). As variantes de filtro coalescente, que utilizam elementos de fibra de vidro borossilicato, abrangem vazões de 220 scfm a 840 scfm em toda a faixa de tamanhos de porta.

Todos os modelos da Série de Alta Capacidade utilizam estrutura em alumínio para otimizar o peso em tamanhos maiores. As opções de cuba incluem policarbonato de alta resistência com proteção antiestilhaçamento em aço (480 ml nos tamanhos de 3/4 e 1 polegada; capacidades de 1 litro e 3,6 litros nos tamanhos maiores) e cuba de alumínio com visor de nível em nylon transparente, que suporta temperaturas de até 79 °C. As opções de drenagem incluem drenagem manual, drenagem automática e drenagem interna com flutuador em toda a linha.

Para engenheiros de plantas que especificam a filtragem do coletor de ar principal em instalações de fabricação, plantas de processo ou sistemas de distribuição de ar comprimido onde os requisitos de vazão atingem ou excedem 200 scfm, a Série de Alta Capacidade oferece a solução de filtro padrão de catálogo de maior vazão da ROSS Controls, com elementos de reposição e acessórios bem caracterizados.

Principais características de engenharia

• Maior capacidade de vazão da linha de filtros ROSS FRL - Fornece vazão de até 1.000 scfm (28.320 l/min) com porta de 2 polegadas, atendendo aos principais coletores de ar comprimido em fábricas, instalações de processo e utilidades industriais onde nenhuma outra série de filtros ROSS atende à necessidade de vazão.
• Montagem em linha para portas de grande diâmetro - Todas as unidades da Série de Alta Capacidade são de montagem em linha, instalando-se diretamente na tubulação principal de suprimento de ar comprimido em portas de 3/4 a 2 polegadas.
• Três níveis de vazão para atender aos requisitos de instalação : o nível padrão fornece até 275 scfm em conexões de 3/4 e 1 polegada. O nível intermediário fornece até 660 scfm em conexões de 1-1/4 e 1-1/2 polegadas. O nível de vazão máxima fornece até 1.000 scfm em conexões de 1-1/4, 1-1/2 e 2 polegadas. Selecione o nível que corresponde à vazão e ao tamanho da conexão necessários.
• Corpo em alumínio - Todos os corpos da Série de Alta Capacidade são de alumínio, proporcionando uma excelente relação resistência/peso em tamanhos grandes de filtro, onde o zinco fundido seria proibitivamente pesado. O corpo de alumínio também oferece resistência à corrosão em instalações úmidas ou externas.
• Filtragem de partículas de 5 e 40 mícrons - O elemento padrão de polietileno de 5 mícrons remove partículas finas e condensado. Elemento de bronze sinterizado de 40 mícrons disponível para pré-filtração de maior vazão e corte mais grosso antes dos estágios de 5 mícrons ou filtros coalescentes.
• Filtros coalescentes de alta eficiência (0,3 e 0,01 mícron) - Estão disponíveis variantes de filtros coalescentes com elementos de fibra de vidro borossilicato em toda a faixa de portas de 3/4 a 2 polegadas, proporcionando remoção de óleo Classe 1 e Classe 2 de acordo com a norma ISO 8573-1 em altas taxas de fluxo, em configurações de cuba padrão e estendida.
• Grandes capacidades do reservatório - As capacidades do reservatório de 480 ml (16 oz) nos tamanhos de 3/4 e 1 polegada, 1.000 ml (35 oz) no tamanho intermediário e até 3.700 ml (123 oz) nas variantes de fluxo máximo proporcionam intervalos prolongados entre os ciclos de drenagem, proporcionais aos altos volumes de condensado esperados em coletores de grande porte.
• Policarbonato de alta resistência com proteção contra estilhaçamento em aço - A cuba de policarbonato inclui uma proteção contra estilhaçamento em aço para proteção do usuário. A cuba de alumínio com visor de nylon eleva a temperatura máxima de operação para 79 °C (175 °F).
• Opções de drenagem interna por flutuador, drenagem automática e drenagem manual - Três opções de mecanismo de drenagem atendem a diversos requisitos de instalação e taxas de acúmulo de condensado em instalações de cabeçalho de alto fluxo.
• Manômetro diferencial de dupla face - Manômetro diferencial de dupla face de grandes dimensões incluído nas variantes de filtro coalescente para indicação clara da condição do elemento em unidades de grandes dimensões, visível a distâncias típicas de corredores de serviço.

Especificações técnicas

Especificações gerais

Classificações de temperatura

Todas as unidades da Série de Alta Capacidade utilizam estrutura em alumínio. A classificação de temperatura depende do material da cuba escolhido.

Importante: Não utilize tigelas de policarbonato em temperaturas acima de 52 °C (125 °F) ou em locais onde possa haver exposição a solventes ou produtos de limpeza. Para uso em temperaturas elevadas, selecione a opção de tigela de alumínio.

Dados de desempenho de fluxo

Desempenho de vazão com pressão de entrada de 100 psig, elemento novo. As vazões do filtro coalescente são para configurações de copo selecionadas. Entre em contato com a ROSS Controls para obter as curvas de vazão completas para todos os tamanhos de porta.

Certificações e Conformidade

Aplicações e setores típicos

Cabeçotes principais de suprimento de ar da fábrica

• Sistema principal de filtragem de ar comprimido na planta, com coletores de tubulação de 1 a 2 polegadas, atendendo a todas as instalações de produção, onde a capacidade de 1.000 scfm (pés cúbicos padrão por minuto) acomoda a demanda simultânea de todos os usuários pneumáticos a jusante, sem queda de pressão mensurável.
• Estações de preparação de ar em zonas com saídas de 1 polegada ou 1 1/4 polegada a partir dos coletores principais da planta, filtrando e protegendo todos os equipamentos a jusante em uma zona de produção contra partículas e arraste de óleo gerados pelo compressor.
• Bypass do secador de ar comprimido e filtragem principal em sistemas de compressores alternativos, onde elementos de 5 mícrons protegem os equipamentos a jusante contra óleo e partículas em instalações sem secadores refrigerados.
• Filtragem na saída do compressor auxiliar, onde filtros com portas de 2 polegadas servem como principal barreira contra partículas entre os estágios de alta pressão do compressor e os sistemas de distribuição de baixa pressão.

Indústrias de Processo e Energia

• Filtragem de ar comprimido em coletores principais de instrumentação em plantas petroquímicas, refinarias e instalações de processamento de gás, onde coletores de ar comprimido de 1 a 1 1/2 polegadas alimentam centenas de instrumentos pneumáticos e posicionadores de válvulas de controle.
• Filtragem de ar comprimido para atuadores pneumáticos de grande porte em válvulas de controle de processo principais, válvulas de gaveta e válvulas de isolamento de tubulação, onde as dimensões das portas de 1 polegada ou maiores correspondem aos requisitos de alimentação do atuador da válvula.
• Filtragem do ar de suprimento em instalações de geração de energia, incluindo o condicionamento do ar de suprimento de compressores de turbinas a gás e sistemas pneumáticos de ar de instrumentação em usinas a vapor, em coletores de alto fluxo.
• Instalação de filtros coalescentes (0,01 mícron) nos coletores principais de ar comprimido para instrumentação em refinarias de petróleo e fábricas de produtos químicos, onde o arraste de óleo lubrificante do compressor em tubulações de alimentação de 3/4 a 1-1/2 polegadas ameaça a confiabilidade dos instrumentos a jusante.

Indústria Pesada e Processamento de Metais

• Sistema de filtragem de ar comprimido para usinas siderúrgicas, destinado a sistemas pneumáticos de fundição contínua, laminação e tratamento térmico, com coletores principais de 1 a 2 polegadas, atendendo à alta demanda de ar de grandes atuadores e acionamentos pneumáticos.
• Operações de fundição e moldagem de alumínio e metais não ferrosos, onde os principais coletores de alimentação pneumática de 1-1/2 a 2 polegadas exigem filtragem robusta para proteger os atuadores das máquinas de fundição e os sistemas pneumáticos de manuseio de materiais.
• Na mineração e no processamento de minerais, os sistemas pneumáticos fornecem filtragem para equipamentos de perfuração, sistemas pneumáticos de transportadores e atuadores de controle de processos em ambientes com alta concentração de partículas, onde a filtragem de 5 mícrons é fundamental para a longevidade dos equipamentos.
• Sistema de filtragem de ar comprimido para fundições e forjarias, onde atuadores pneumáticos de grande diâmetro para manuseio de matrizes, ejeção de peças e operações de prensagem exigem ar limpo em conexões de fornecimento de 3/4 a 1-1/2 polegadas.

Fabricação automotiva, aeroespacial e em larga escala

• Sistema de filtragem de ar comprimido para prensas de estampagem, onde coletores de alimentação de 1 polegada ou maiores atendem grandes cilindros pneumáticos de amortecimento, atuadores de fixação de matrizes e sistemas de barras de transferência que exigem 275+ scfm com qualidade consistente.
• Cabeçotes de alimentação pneumática para fabricação de aeronaves, destinados a grandes dispositivos de montagem, ferramentas de rebitagem e atuadores de dispositivos de fixação de colagem estrutural, com tamanhos de porta de alimentação de 1 a 1-1/2 polegadas.
• Sistema de filtragem de ar comprimido para oficinas de construção naval e fabricação pesada, destinado a corte a plasma, retificação e grandes ferramentas pneumáticas, com coletores de suprimento de até 2 polegadas.
• Fornecimento de ar comprimido para instalações de testes aeroespaciais, com tubulações de 1 a 2 polegadas, atendendo a bancadas de teste de atuadores de alto fluxo, câmaras ambientais e sistemas pneumáticos de células de teste de motores.

Configuração de pedidos e números de modelo

A Série de Alta Capacidade da ROSS utiliza um sistema estruturado de numeração de modelos. As unidades em linha com portas de 3/4 e 1 polegada utilizam o formato de numeração de modelo 5021B/5022B. As unidades com diâmetros maiores (de 1-1/4 a 2 polegadas) utilizam a série 5022B7xxx. As variantes coalescentes utilizam a série 5031B/5X00B. Consulte o catálogo ROSS FRL para obter detalhes completos sobre a numeração dos modelos.

A Série de Alta Capacidade consiste em três níveis de vazão distintos (275, 660, 1.000 scfm) com diferentes tamanhos de corpo e séries de números de modelo. Especifique o nível correto para o tamanho da porta e a vazão necessários.

Os elementos de bronze sinterizado são padrão nas unidades de nível médio e máximo (opções de 5 e 40 mícrons). Os elementos de polietileno são padrão nos níveis padrão de 3/4 e 1 polegada.

As variantes de filtros coalescentes possuem séries de números de modelo separadas (5031B e 5X00B); consulte o catálogo ROSS FRL para obter informações completas sobre a seleção de modelos coalescentes.

O dreno de flutuador interno está disponível em todos os níveis. Verifique a pressão mínima de entrada de 30 psig para o funcionamento do dreno de flutuador.

Para roscas G (BSPP), entre em contato com a ROSS Controls para obter os números de modelo aplicáveis.

Acessórios

Elementos de filtro de substituição

Elementos de reposição ROSS para a Série de Alta Capacidade. Os números de peça dos elementos variam conforme a categoria e o nível de filtragem. Confirme o elemento correto para o seu modelo específico antes de fazer o pedido.

Manômetro de pressão diferencial de dupla face

Um manômetro diferencial de dupla face de grandes dimensões está incluído nas variantes do filtro coalescente da Série de Alta Capacidade. O manômetro monitora a queda de pressão no elemento coalescente e alerta quando a substituição é necessária. O design de dupla face permite a leitura do manômetro em duas direções do corredor, o que é importante devido às grandes dimensões da unidade.

Produtos e acessórios relacionados

• Filtros de Preparação de Ar da Série Full-Size - Filtros modulares e em linha para portas de 1/4 a 3/4 com vazão de até 155 scfm, para instalações abaixo da faixa de Alta Capacidade. https://www.rosscontrols.com/en/series/70-full-size-series
• Filtros de Preparação de Ar da Série MD4 - Filtros modulares avançados para portas de 3/8" a 3/4" com vazão de até 204 scfm e opções de pacote de ar limpo. https://www.rosscontrols.com/en/series/73-md4-series
• Filtros de Preparação de Ar da Série MD3 - Filtros modulares para portas de 1/4" a 1/2" com vazão de até 92 scfm e integração de válvula de bloqueio de LOX. https://www.rosscontrols.com/en/series/72-md3-series
• Válvulas de bloqueio LOX - Válvulas de bloqueio pneumáticas em conformidade com as normas da OSHA para isolamento de energia em linhas de suprimento de ar principais e válvulas de corte de subcoletores. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

Perguntas frequentes (FAQ)

P: Quais são as capacidades de vazão abrangidas pela Série de Alta Capacidade?

A: A Série de Alta Capacidade abrange três níveis de vazão: 275 scfm (7.789 l/min) para unidades com portas de 3/4 e 1 polegada; 660 scfm (18.688 l/min) para unidades com portas de 1-1/4 e 1-1/2 polegadas; e 1.000 scfm (28.320 l/min) para unidades com portas de 1-1/4, 1-1/2 e 2 polegadas de vazão máxima. As variantes de filtro coalescente variam de 220 a 840 scfm, dependendo do tamanho da porta e da configuração do copo.

P: Quais tamanhos de porta a Série de Alta Capacidade suporta?

A: A Série de Alta Capacidade está disponível nos tamanhos de porta de 3/4 de polegada, 1 polegada, 1-1/4 de polegada, 1-1/2 polegada e 2 polegadas. A linha padrão abrange 3/4 e 1 polegada; a linha intermediária abrange 1-1/4 e 1-1/2 polegada; a linha de fluxo máximo se estende até 2 polegadas.

P: Quais são os níveis de filtragem disponíveis?

A: O filtro padrão (3/4, 1 polegada) utiliza elementos de polietileno de 5 mícrons. Os filtros de gama média e máxima utilizam elementos de bronze sinterizado de 5 e 40 mícrons, respectivamente. As variantes de filtro coalescente utilizam elementos de fibra de vidro borossilicato de 0,3 e 0,01 mícrons em todos os tamanhos de porta.

P: Qual é a pressão máxima de operação?

A: Os modelos com cuba de policarbonato têm classificação de 150 psig (10 bar). Os modelos com cuba de alumínio têm classificação de 200 psig (14 bar). Os modelos com dreno de flutuador interno requerem pressão mínima de 30 psig. Todas as unidades da Série de Alta Capacidade utilizam corpo em alumínio.

P: Qual é a temperatura máxima de operação?

A: Os modelos com cuba de policarbonato são classificados para temperaturas de 4 a 52 °C (40 a 125 °F). Os modelos com cuba de alumínio são classificados para temperaturas de 4 a 79 °C (40 a 175 °F). Para instalações em salas de compressores de alta temperatura ou coletores externos em climas quentes, recomenda-se a cuba de alumínio.

P: Por que a Série de Alta Capacidade utiliza carrocerias de alumínio?

A: Em filtros de grandes dimensões (com aberturas de 1 a 2 polegadas), a construção em zinco fundido ou acetal resultaria em peso excessivo. O alumínio proporciona a resistência estrutural e a integridade necessárias para suportar a pressão, com um peso significativamente menor. Além disso, o alumínio oferece resistência à corrosão, sendo ideal para ambientes externos ou úmidos.

P: Quais são as capacidades de tigela disponíveis?

A: A capacidade do reservatório varia de acordo com o tamanho da unidade: 480 ml (16 oz) para os modelos padrão de 3/4 e 1 polegada; 1.000 ml (35 oz) para unidades de tamanho médio; 3.700 ml (123 oz) para unidades de 2 polegadas com vazão máxima. Reservatórios de grande capacidade são necessários em altas vazões, onde as taxas de acúmulo de condensado são proporcionalmente maiores, mantendo intervalos aceitáveis entre os ciclos de drenagem.

P: Quais opções de drenagem estão disponíveis?

A: As opções de drenagem automática, drenagem manual e drenagem interna por flutuador estão disponíveis em toda a linha da Série de Alta Capacidade. A drenagem interna por flutuador requer uma pressão de entrada mínima de 30 psig. Para unidades muito grandes (1-1/2 e 2 polegadas), onde a capacidade de drenagem automática pode ser insuficiente para os volumes de condensado gerados, consulte a ROSS Controls sobre as opções de drenagem automática externa.

P: A Série de Alta Capacidade é apenas para instalação em linha ou pode ser usada em montagens modulares?

A: A Série de Alta Capacidade é exclusivamente para instalação em linha. Em portas com diâmetro de 3/4 de polegada ou superior, as dimensões físicas e os requisitos de vazão das unidades tornam a montagem de manifolds modulares impraticável. As unidades individuais em linha são instaladas na tubulação principal de abastecimento e ladeadas por válvulas de isolamento para facilitar a manutenção.

P: Qual é o elemento de substituição para unidades de nível padrão?

A: O elemento de reposição padrão de polietileno de 5 mícrons para unidades de 3/4 e 1 polegada é o 1010K77. Os elementos de bronze sinterizado de gama média são o 1656K77 (5 mícrons) e o R-A114-106E3 ou 944K77 (40 mícrons). Sempre verifique o número da peça do elemento em relação ao modelo específico que está sendo reparado antes de encomendar peças de reposição.

P: O filtro coalescente da Série de Alta Capacidade pode ser instalado sem um filtro de partículas prévio?

R: Não. Um pré-filtro de partículas de 5 mícrons deve sempre ser instalado a montante dos estágios de filtro coalescente. A água líquida que entra no elemento coalescente satura o meio filtrante de fibra de vidro borossilicato e destrói sua capacidade de coalescência de óleo. O filtro coalescente é projetado para remover aerossóis de óleo do ar que já foi livre de grande quantidade de líquido pelo filtro de partículas a montante.

P: As unidades da Série de Alta Capacidade são adequadas para instalação externa?

A: Os modelos de alta capacidade com corpo em alumínio são adequados para instalações externas com proteção adequada contra intempéries. O corpo em alumínio oferece resistência à corrosão, e a opção com cuba metálica é recomendada para climas quentes, onde a variação de temperatura externa pode exceder os limites de temperatura das cubas de policarbonato. É necessário fornecer proteção contra congelamento abaixo de 4 °C (40 °F) para evitar o congelamento do condensado na cuba e no mecanismo de drenagem.

Diretrizes de Instalação e Manutenção

• Instale em linha com o sentido do fluxo alinhado às marcações da unidade. Para unidades de grande diâmetro (1-1/2 e 2 polegadas), utilize suportes e alinhamento adequados para a tubulação, a fim de evitar tensões mecânicas nas portas do corpo devido ao peso da tubulação e à expansão térmica.
• Instale com a cuba voltada para baixo. A instalação vertical é necessária para o funcionamento do dreno automático e do dreno de flutuador, bem como para a coleta do condensado por gravidade.
• Instale válvulas de isolamento e corte a montante e a jusante do filtro para permitir a substituição do elemento filtrante sem drenar ou despressurizar todo o sistema de cabeçalho.
• Instale sempre um filtro de partículas de 5 mícrons a montante de qualquer estágio de filtro coalescente. O arraste de água líquida para o elemento coalescente destrói a mídia de fibra de vidro.
• Para modelos com dreno de flutuador, verifique se a pressão mínima de entrada de 30 psig é mantida durante todas as condições de operação. Uma pressão de partida abaixo de 30 psig fará com que o flutuador permaneça aberto.
• Substitua os elementos filtrantes quando a pressão diferencial atingir 10 psig (0,7 bar) ou nos intervalos de manutenção programados. Em vazões de serviço de 275 a 1.000 scfm, as taxas de acúmulo de partículas nos elementos filtrantes são proporcionalmente altas; recomenda-se inspeções mais frequentes.
• Para modelos de filtro coalescente, utilize o manômetro diferencial de dupla face incluído para monitorar a condição do elemento. Substitua os elementos coalescentes quando o manômetro indicar a queda de pressão limite para substituição.
• Para conexões de 1 1/2 e 2 polegadas, utilize chaves de cano apropriadas e siga as práticas de instalação de conexões de tubos. Não aplique torque excessivo que possa deformar as conexões do corpo de alumínio.
• Em ambientes frios (abaixo de 4°C), utilize sistemas de aquecimento por resistência ou compartimentos isolados para evitar o congelamento do condensado na cuba e no mecanismo de drenagem.
• Para instalações externas, proteja a unidade da chuva direta e da exposição aos raios UV com invólucros ou proteções adequadas. A exposição aos raios UV degrada os recipientes de policarbonato com o tempo; utilize recipientes de alumínio para uso externo a longo prazo.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os produtos da Série de Alta Capacidade, cobrindo defeitos de material e fabricação a partir da data da compra.

O suporte técnico global está disponível através dos escritórios da ROSS Controls nos EUA (sede em Ferndale, Michigan), Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Contate a ROSS Controls USA pelo telefone (800) 438-7677 ou visite rosscontrols.com para obter assistência na seleção de produtos, suporte técnico e serviços de localização de distribuidores.

Para obter desenhos dimensionais completos, curvas de fluxo e detalhes de encomenda para todos os níveis da Série de Alta Capacidade, visite a página de produtos da ROSS Controls em rosscontrols.com ou faça o download do catálogo ROSS FRL.

Baixe o catálogo: https://www.rosscontrols.com/en/series/71-high-capacity-series
