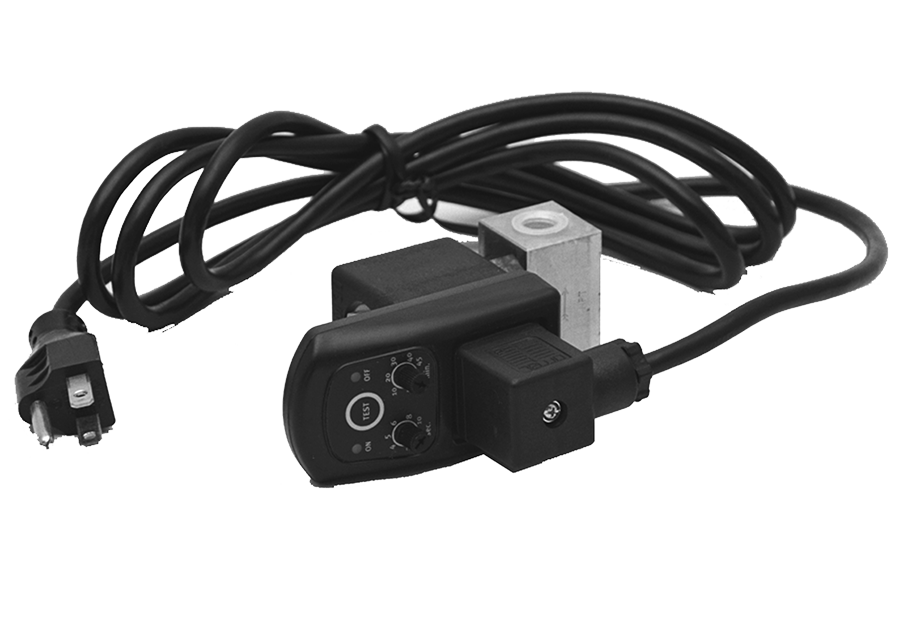

Drenos controlados eletronicamente Drenos controlados eletronicamente

Visão geral do produto

Os drenos controlados eletronicamente da ROSS Controls são válvulas de drenagem programáveis, operadas por temporizador, para remoção automática de condensado dos filtros FRL. Ao contrário dos drenos automáticos operados por flutuador, que respondem ao nível de condensado, esta série opera em intervalos de tempo definidos pelo usuário, abrindo a válvula de drenagem por uma duração programável em intervalos também programáveis, independentemente do nível de condensado. Essa abordagem é utilizada quando ciclos de drenagem temporizados consistentes são necessários para integração de sistemas, auditoria energética ou gerenciamento de drenagem em ambientes com alta umidade.

A Série está disponível em modelos de 24 VCC e 110-120 VCA, 50/60 Hz, nos tamanhos de tubulação de 1/4, 3/8 e 1/2 polegada, com roscas NPT (NPTF) e G (BSPP). O temporizador de drenagem é ajustável: o tempo de drenagem pode ser configurado de 0,5 a 10 segundos e o intervalo de drenagem de 0,5 a 45 minutos, proporcionando ampla flexibilidade para adequar o ciclo de drenagem à taxa de produção de condensado da aplicação.

O corpo da válvula de drenagem é de latão forjado, com construção de válvula solenoide de ação direta 2/2 normalmente fechada e orifício de 4,8 mm (3/16 de polegada). A conexão elétrica é feita por meio de conector DIN 43650A (ISO 440/6952), o tipo de conexão padrão para solenoides industriais. A pressão máxima de operação é de 15,8 bar (230 psig) e a válvula é compatível com todos os tipos de vasos sanitários FRL.

A Série é a escolha ideal para aplicações onde a produção de condensado é previsível e elevada, onde a integração com um sistema de controle da máquina é necessária, onde a documentação do ciclo de drenagem é imprescindível para a gestão de energia ou onde um dreno operado por flutuador pode ser insuficientemente confiável em ambientes com alta concentração de partículas. Doze variantes de modelo oferecem cobertura completa em termos de combinações de tensão, diâmetro da tubulação e tipo de rosca.

Principais características de engenharia

• Tempo e intervalo de drenagem programáveis - O tempo de drenagem é ajustável de 0,5 a 10 segundos; o intervalo de drenagem é ajustável de 0,5 a 45 minutos, permitindo a calibração precisa da frequência de drenagem para corresponder às taxas de produção de condensado na instalação específica.
• Modelos de 24 VCC e 115 VCA - Disponíveis em configurações de 24 VCC e 110-120 VCA, 50/60 Hz, para se adequarem à fonte de alimentação de controle disponível na máquina ou painel onde o FRL está instalado.
• Tamanhos de tubulação de 1/4, 3/8 e 1/2 polegada com roscas NPT e G - Doze variantes de modelo abrangem todos os tamanhos comuns de portas de drenagem FRL nas configurações de rosca NPT norte-americana e G (BSPP) internacional, proporcionando aplicabilidade global.
• Corpo da válvula em latão forjado - O corpo da válvula da Série é feito de latão forjado com um orifício de 3/16 de polegada (4,8 mm), proporcionando uma construção robusta para serviço com condensado em sistemas industriais de ar comprimido com classificação de até 230 psig (15,8 bar).
• Conexão elétrica DIN 43650A - Utiliza o conector de solenóide padrão DIN 43650A (ISO 440/6952), garantindo compatibilidade com as práticas de fiação industrial e permitindo a fácil substituição da bobina do solenóide em campo, sem a necessidade de conectores especiais.
• Compatível com todos os tipos de copos FRL - O dreno com controle eletrônico da série é compatível com todos os tipos de copos FRL da ROSS (policarbonato e metal), oferecendo uma solução de drenagem única para toda a linha de filtros FRL.
• Baixo consumo de energia - Consumo máximo de corrente de 4 mA (bobina), permitindo a integração em sistemas de controle com orçamentos de energia restritos e placas de saída PLC remotas sem exceder as classificações de corrente de saída.

Especificações técnicas

Especificações gerais

Classificações de temperatura

O dreno da Série opera em uma ampla faixa de temperatura, adequada para ambientes típicos de ar comprimido industrial.

Importante: Não exponha os componentes de policarbonato dos copos de filtro FRL compatíveis a temperaturas do fluido filtrante superiores a 52 °C (125 °F). A unidade de drenagem eletrônica suporta temperaturas do fluido filtrante de até 88 °C (190 °F) quando usada com filtros de copo metálico.

Dados Elétricos (Válvulas Piloto Solenoides)

A série opera com 24 VCC ou 110-120 VCA, 50/60 Hz. A válvula solenoide é energizada para abrir o dreno; a válvula retorna à posição fechada (NF) quando desenergizada.

Opções de conexão elétrica

Certificações e Conformidade

Aplicações e setores típicos

Integração de controle de máquinas

• Sistema de drenagem com filtro FRL integrado a um sistema de controle PLC da máquina em uma instalação de 24 VCC, com a válvula de drenagem conectada a uma saída do PLC para ciclos de drenagem temporizados, coordenados com os cronogramas de produção da máquina e janelas de manutenção.
• Dreno controlado eletronicamente em conjuntos de filtro MD3 ou MD4 em máquinas automatizadas, onde o tempo de drenagem pode ser ajustado para corresponder aos ciclos de trabalho do compressor e aos padrões de produção de condensado sem a necessidade de substituição mecânica do dreno.
• Sistemas de controle de drenagem múltipla onde várias válvulas de drenagem R-DED-24V são controladas por um único CLP, permitindo ciclos de drenagem sincronizados em todos os filtros de um sistema de ar comprimido a partir de um painel de controle central.

Ambientes com alta umidade

• Conjuntos de filtros de tamanho normal para instalações externas ou em locais de alta umidade, onde a produção de condensado é alta e um dreno de flutuador pode não drenar com frequência suficiente durante os períodos de pico de umidade; o intervalo programável (de apenas 0,5 minutos) acomoda o rápido acúmulo de condensado.
• Os filtros FRL são utilizados em instalações tropicais ou costeiras onde a umidade ambiente gera altas taxas de produção de condensado, exigindo ciclos de drenagem curtos e frequentes para evitar o transbordamento do reservatório e a transferência de umidade.
• Sistemas de ar comprimido a jusante de secadores de ar não refrigerados, onde a passagem periódica de condensado torna necessários ciclos frequentes de drenagem automatizada para manter a qualidade do ar.

Indústria Farmacêutica e de Processamento de Alimentos

• Os drenos de filtro FRL em salas limpas farmacêuticas, onde os ciclos de drenagem cronometrados são documentados como parte dos registros de qualidade do ar comprimido, fornecem evidências de auditoria dos intervalos de operação automática dos drenos.
• Sistemas de preparação de ar de grau alimentício, onde drenos controlados eletronicamente fornecem ciclos de remoção de condensado consistentes e verificados, com dados de intervalo de ciclo registrados pelo sistema de controle de qualidade da instalação.
• Linhas de processamento de bebidas onde os modelos de drenagem de 115 VCA se integram aos controles PLC da instalação para gerenciamento automatizado de drenagem sem fontes de alimentação CC dedicadas.

Indústria Siderúrgica e Pesada

• Conjuntos de filtros Full-Size e MD4 em siderúrgicas onde a operação contínua de 24 horas torna os ciclos de drenagem eletrônica programados mais confiáveis do que a drenagem manual dependente do operador.
• Sistemas de fornecimento de ar comprimido em ambientes de fundição onde altos níveis de partículas podem obstruir as válvulas de drenagem de flutuador; a atuação positiva da válvula solenoide em série remove os depósitos durante cada ciclo de drenagem programado.
• Conjuntos de filtro FRL de grande diâmetro em coletores de suprimento de alto volume, onde os modelos com porta de drenagem de 1/2 polegada (R-DED-115V-4 ou R-DED-24V-4) oferecem capacidade de drenagem com orifício grande para altos volumes de descarga de condensado.

Configuração de pedidos e números de modelo

A série é selecionada com base em três parâmetros: tensão (24 VCC ou 115 VCA), diâmetro do tubo (1/4, 3/8 ou 1/2 polegada) e tipo de rosca (NPTF ou G). Selecione o número do modelo que corresponda aos três parâmetros para a instalação específica.

Selecione primeiro a voltagem: 24V para sistemas de controle CC; 115V para sistemas de controle CA.

Selecione o tamanho do tubo para corresponder ao tamanho da rosca da porta de drenagem do copo do filtro: 2 = 1/4 de polegada, 3 = 3/8 de polegada, 4 = 1/2 polegada.

Adicione o sufixo 'W' para rosca G (BSPP); o modelo padrão (sem sufixo) é a rosca NPTF.

As configurações do temporizador (tempo de drenagem de 0,5 a 10 segundos; intervalo de drenagem de 0,5 a 45 minutos) podem ser ajustadas em campo; nenhuma configuração especial é necessária no momento do pedido.

Doze variantes de modelo disponíveis no total: 6 combinações de voltagem/tamanho por tipo de rosca.

Para requisitos de 230 VCA, 50/60 Hz, entre em contato com a ROSS Controls em (800) 438-7677 para disponibilidade.

Acessórios

Tabela completa de números de modelo da série

Selecione com base na voltagem, tamanho do tubo e tipo de rosca.

Produtos e acessórios relacionados

• Série 163 de Drenos Automáticos Externos - Dreno automático externo operado por flutuador para copos de filtro de tamanho normal, alta capacidade, MD3 e MD4 - para aplicações onde a drenagem baseada no nível é preferível à drenagem temporizada. https://www.rosscontrols.com/en/series/163-full-size-high-capacity-md3-md4
• Filtros da Série Full-Size FRL - Filtros da Série Full-Size da ROSS para portas de 3/8, 1/2 e 3/4 de polegada. https://www.rosscontrols.com/en/categories/59-frl-accessories
• Filtros modulares FRL MD3 e MD4 - Conjuntos de filtros modulares ROSS MD3 (portas de 1/4, 3/8 e 1/2 polegada, até 110 scfm) e MD4 (portas de 3/8, 1/2 e 3/4 de polegada, até 230 scfm). https://www.rosscontrols.com/en/categories/59-frl-accessories
• Manômetro diferencial série 174 - Indicador visual para monitoramento da condição do elemento filtrante, usado em conjunto com drenos automáticos para monitoramento completo da manutenção do filtro. https://www.rosscontrols.com/en/series/174-differential-pressure-gauge
• Blocos de Portas Série 173 MD3 e MD4 - Acessórios de porta macho e fêmea para conjuntos FRL modulares MD3 e MD4. https://www.rosscontrols.com/en/series/173-md3-md4

Perguntas frequentes (FAQ)

P: Como configuro o tempo e o intervalo de drenagem na série?

A: O temporizador de drenagem da Série possui dois potenciômetros ajustáveis pelo usuário: um para o tempo de drenagem (faixa de 0,5 a 10 segundos) e outro para o intervalo de drenagem (faixa de 0,5 a 45 minutos). O ajuste é feito com uma pequena chave de fenda na carcaça do temporizador. Defina o tempo de drenagem com base no volume de condensado no reservatório e o intervalo com base na taxa de produção de condensado do sistema de compressor.

P: Quais opções de voltagem estão disponíveis?

A: A série está disponível em 24 VCC (série R-DED-24V) e 110-120 VCA, 50/60 Hz (série R-DED-115V). Para outras necessidades de tensão, entre em contato com a ROSS Controls pelo telefone (800) 438-7677.

P: Qual é a pressão máxima de operação para o dreno em série?

A: A pressão máxima de operação da válvula de drenagem da Série é de 230 psig (15,8 bar). O corpo da válvula é classificado para pressão de até 290 psig (20 bar), proporcionando uma margem acima da faixa de pressão de operação típica do sistema FRL.

P: A série é compatível com copos de filtro de policarbonato?

R: Sim. A Série é compatível com TODOS os tipos de copos FRL, incluindo copos de policarbonato e metal. A válvula de drenagem se conecta à porta de drenagem do copo do filtro, independentemente do material do copo.

P: A série pode ser usada ao ar livre?

A: A faixa de temperatura ambiente da Série é de 2 a 54 °C (35 a 130 °F). Para instalações externas, proteja a caixa do temporizador eletrônico da exposição direta às intempéries. O conector DIN 43650A deve ser usado com um prensa-cabo ou caixa à prova de intempéries apropriada para aplicações externas.

P: O que acontece se o intervalo de drenagem for definido muito curto?

A: Se o intervalo de drenagem for menor do que o necessário, a válvula de drenagem abrirá com mais frequência do que o exigido, liberando ar comprimido a cada abertura, mesmo que não haja condensado presente. Isso desperdiça ar comprimido e energia. Ajuste o intervalo de drenagem à taxa real de produção de condensado, monitorando o acúmulo de condensado no reservatório durante a inicialização.

P: É possível conectar vários drenos da Série à mesma saída do CLP?

A: Várias válvulas de drenagem em série podem compartilhar uma fonte de alimentação comum, mas se estiverem conectadas a uma única saída de CLP, todas drenarão simultaneamente. Para temporização independente por drenagem, cada uma deve ser conectada a uma saída separada ou ter seu próprio módulo de temporizador.

P: A série é compatível com conectores elétricos DIN 43650A?

R: Sim. A Série utiliza conexão elétrica DIN 43650A (ISO 440/6952) como padrão em todos os modelos, compatível com a ampla gama de conectores solenoides DIN industriais padrão disponíveis da ROSS e de outros fabricantes.

P: Qual padrão de rosca de tubo devo selecionar para instalações internacionais?

A: Para instalações na América do Norte que utilizam conexões com rosca NPT, selecione o modelo padrão (sem sufixo W). Para instalações internacionais que utilizam conexões com rosca G (BSPP), selecione o modelo com sufixo W (ex.: R-DED-115V-3W para rosca G de 3/8 de polegada com 115 VCA).

P: Qual a diferença entre esta série e o dreno de flutuador da Série 163?

A: O dreno de flutuador da Série 163 abre automaticamente quando o condensado atinge um nível predefinido e fecha quando o reservatório esvazia, respondendo ao nível real de condensado. A Série 163 abre em intervalos programáveis, independentemente do nível de condensado. É a opção preferida quando se exige consistência no tempo de abertura, integração com a máquina e documentação dos ciclos de drenagem. A Série 163 também é indicada para instalações mais simples, onde a drenagem baseada no nível do condensado é suficiente.

P: Qual é o tempo mínimo de drenagem configurado?

A: O tempo mínimo de drenagem é de 0,5 segundos. Essa configuração mais curta é adequada para filtros pequenos ou situações com baixo volume de condensado, onde uma breve abertura da válvula de drenagem expulsa todo o condensado acumulado. Tempos de drenagem mais longos (até 10 segundos) são configurados para filtros de maior volume ou sistemas com alto volume de condensado.

P: Existe suporte técnico disponível para a programação do temporizador em série?

R: Sim. Entre em contato com a ROSS Controls pelo telefone (800) 438-7677 para obter suporte técnico sobre configuração do temporizador, instalação e solução de problemas da série de Drenos Controlados Eletronicamente.

Diretrizes de Instalação e Manutenção

• Antes da instalação, verifique a seleção de voltagem (24 VCC ou 115 VCA), o tamanho do tubo (1/4, 3/8 ou 1/2 polegada) e o tipo de rosca (NPTF ou G).
• Despressurize completamente o sistema FRL antes de conectar o dreno em série à porta de drenagem do copo do filtro.
• Aplique selante de rosca apropriado em roscas NPT. Não use selante em roscas G (BSPP); use uma junta plana ou um anel de vedação em vez disso.
• Enrosque a unidade de drenagem na porta de drenagem do copo do filtro. Aperte com o torque apropriado para o tamanho da rosca.
• Conecte o conector elétrico DIN 43650A à válvula solenoide de drenagem. Certifique-se de que o conector esteja devidamente encaixado e travado.
• Conecte a série à fonte de alimentação apropriada (24 VCC ou 115 VCA) através do sistema de controle da máquina ou de um relé temporizador dedicado.
• Pressurize o sistema e verifique se há vazamentos em todas as conexões.
• Ligue a unidade de drenagem e verifique se ela abre no ciclo do temporizador, observando a descarga do condensado ou ouvindo o som da válvula abrindo.
• Ajuste o potenciômetro de intervalo de drenagem para o intervalo desejado (0,5 a 45 minutos) e o potenciômetro de tempo de drenagem para a duração de abertura desejada (0,5 a 10 segundos).
• Certifique-se de que a saída do dreno esteja direcionada para um ponto seguro de coleta de condensado. Não obstrua nem bloqueie a saída do dreno.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

Suporte técnico global disponível através dos escritórios da ROSS nos EUA, Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Contate a ROSS Controls USA pelo telefone (800) 438-7677 ou visite rosscontrols.com para configuração de produtos, suporte técnico e serviços de localização de distribuidores.

Para obter o catálogo completo de acessórios FRL, desenhos dimensionais e instruções de instalação, visite rosscontrols.com ou entre em contato com a ROSS Controls pelo telefone (800) 438-7677.

Baixe o catálogo: https://www.rosscontrols.com/en/series/164-electronically-controlled-drains
