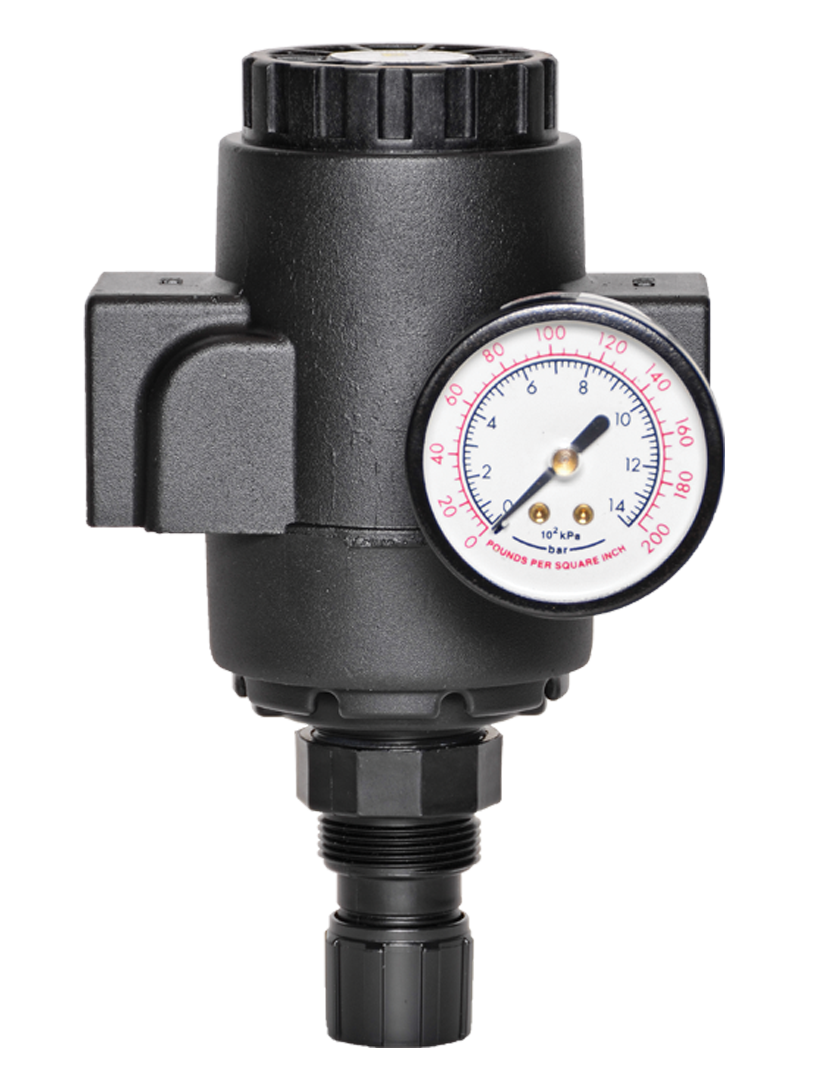

Série de precisão de alta capacidade Tamanhos de porta 3/4" a 1-1/2"; Fluxo para 800 scfm (22656 l/min)

Visão geral do produto

A linha ROSS Controls consiste em reguladores de pressão de precisão em linha de alta capacidade, projetados para sistemas pneumáticos de grande volume que exigem controle de pressão preciso e repetível com vazões de até 800 scfm (22.656 l/min). Disponível com portas de 3/4", 1", 1-1/4" e 1-1/2", a série aceita pressões de entrada de até 300 psig (21 bar) e fornece pressões de saída reguladas de 15 a 250 psig (1 a 17 bar).

No coração da série está o mesmo mecanismo de diafragma de precisão encontrado em toda a família de reguladores de precisão ROSS: uma pequena sede de válvula atuando contra uma grande área de detecção do diafragma. Essa relação geométrica proporciona a alta sensibilidade às variações de pressão a jusante necessária para a regulação de precisão, mantendo as pressões definidas dentro de 3 psig (0,2 bar), mesmo nas altas vazões típicas de estações de abastecimento central e coletores principais de produção. O resultado é uma pressão de trabalho consistente fornecida a múltiplos circuitos a jusante simultaneamente, sem a significativa queda de pressão comum em reguladores padrão sob alta demanda de vazão.

A Série foi projetada como um regulador em linha, tornando-a a escolha ideal para estações centrais de suprimento de ar, coletores principais de produção e condicionamento de pressão em instalações onde a montagem em manifold modular não é viável. O corpo em alumínio oferece resistência à corrosão e peso reduzido nas portas de grande diâmetro, enquanto a cúpula de zinco e a tampa de acetal resistem às atmosferas corrosivas de névoa de óleo típicas próximas a compressores e salas de FRL (Fluxo de Partículas em Gelo).

A operação em temperaturas estendidas até 79 °C (175 °F) permite que a série seja instalada em áreas mais quentes de instalações industriais, incluindo perto de fornos, estufas ou em instalações externas sujeitas a altas temperaturas, sem a necessidade de opções especiais de vedação. Os padrões de rosca NPTF e G (BSPP) estão disponíveis para todos os tamanhos de porta.

Principais características de engenharia

• Regulação de Precisão de Vazão Máxima - Fornece vazão de até 800 scfm (22656 l/min) através da configuração de porta de 1-1/2", tornando a série o regulador de precisão em linha de maior vazão da linha ROSS FRL, adequado para coletores de alimentação centralizados e grandes máquinas de produção.
• Faixa de temperatura estendida - A configuração padrão opera até 79 °C (175 °F) de temperatura ambiente e do fluido, 50 °F acima das séries de precisão em miniatura e de tamanho normal, permitindo a instalação em locais industriais mais quentes sem vedações ou configurações especiais.
• Design de diafragma de precisão - A pequena sede da válvula com grande área de detecção do diafragma mantém a pressão regulada dentro de 3 psig (0,2 bar) em todas as condições de fluxo, desde demanda zero até 800 scfm, fornecendo pressão consistente para sistemas de alimentação com múltiplos circuitos.
• Instalação em linha - Instalação direta em linha de tubulação em sistemas de 3/4" a 1-1/2" sem a necessidade de um coletor separado ou estrutura de montagem modular, tornando-se a escolha natural para fornecimento central e regulação de pressão no nível do cabeçalho.
• Classificação de alta pressão de entrada - Aceita pressões de alimentação de entrada de até 300 psig (21 bar), acomodando reservatórios e coletores de alta pressão, ao mesmo tempo que fornece pressão de trabalho precisa e regulada para os sistemas a jusante.
• Duas faixas de pressão padrão - Disponíveis nas configurações de 15-200 psig (1-13,8 bar) e 15-250 psig (1-17,2 bar) para requisitos de aplicação de pressão padrão e alta.
• Design com alívio automático - O design padrão com alívio automático permite que a pressão a jusante seja liberada através do corpo do regulador quando a pressão é reduzida, eliminando a necessidade de válvulas de alívio a jusante separadas na maioria das configurações de fornecimento central.
• Construção em alumínio - O corpo em alumínio, nos tamanhos de porta de 3/4" a 1-1/2", oferece resistência à corrosão e peso reduzido em comparação com o ferro fundido nos tamanhos de porta maiores, facilitando a instalação em locais de fornecimento central suspensos ou montados na parede.
• Portas de Manômetro Grandes - Portas de manômetro de 1/4" NPT na frente e atrás para instalação de manômetros compatíveis; manômetros opcionais com leitura de 0 a 200 psig (0 a 14 bar) permitem o monitoramento da pressão de saída no corpo do regulador.
• Padrões de rosca NPTF e G - Todos os tamanhos de portas estão disponíveis nos padrões de rosca NPTF e G (BSPP) para compatibilidade com sistemas de tubulação norte-americanos e internacionais em instalações de grandes dimensões.

Especificações técnicas

Especificações gerais

Classificações de temperatura

A Série é classificada para operação em temperaturas mais altas do que as séries de precisão em miniatura e de tamanho normal, com limites de temperatura ambiente e do fluido de 175 °F (79 °C), permitindo a instalação em áreas mais quentes de instalações industriais.

Dados de desempenho de fluxo

O desempenho de vazão foi medido a uma pressão de entrada de 91 psig (6,3 bar). A vazão máxima de 800 scfm foi obtida com uma porta de 1-1/2". A capacidade de vazão é proporcionalmente menor em portas de menor diâmetro.

Certificações e Conformidade

Aplicações e setores típicos

Fornecimento e distribuição centralizados de ar comprimido

• Reguladores de precisão de suprimento central, instalados no cabeçalho de ar comprimido que entra em uma área de produção, reduzem a pressão do reservatório de armazenamento (geralmente de 150 a 200 psig) para a pressão de trabalho da instalação (tipicamente de 90 a 125 psig), com alta capacidade de vazão e alta precisão de pressão para todas as zonas a jusante.
• Regulação do fornecimento de ar para máquinas de produção principais, onde um único regulador de precisão de grande diâmetro atende a todo o sistema pneumático da máquina, garantindo pressão de trabalho consistente em todos os atuadores e ferramentas da máquina, apesar da demanda agregada altamente variável.
• Regulação do fornecimento de energia em zonas com múltiplas máquinas em células de produção, onde uma unidade da Série condiciona o fornecimento para um grupo de máquinas que operam na mesma pressão regulada, com capacidade de fluxo suficiente para atender à demanda de pico simultânea.
• O condicionamento da saída da sala de compressores antes da distribuição para os coletores da instalação garante que a pressão de saída consistente da série impeça a variação de desempenho dos atuadores e ferramentas a jusante, causada pela ciclagem da pressão do compressor.
• Regulação do manifold de cilindros de gás de alta pressão para cilindros de nitrogênio, argônio ou ar comprimido em processos industriais e ambientes de laboratório, reduzindo a pressão de armazenamento para a pressão de trabalho do processo com altas taxas de fluxo.

Maquinaria de grande porte para produção

• Sistema de transferência e fabricação flexível com regulação central do suprimento de ar, atendendo dezenas de atuadores, cilindros e ferramentas pneumáticas em toda a linha de produção a partir de uma única unidade da Série.
• Regulagem do fornecimento de fluido para linhas de prensagem de almofadas pneumáticas, sistemas de contrapeso e atuadores de troca de matrizes em grandes prensas de estampagem e conformação, onde a alta capacidade de fluxo da Série 1-1/2" atende à demanda rápida de reabastecimento das almofadas.
• Regulação do fornecimento de ar para máquinas de moldagem por injeção, incluindo atuadores de moldes, sistemas de ejeção e extração de núcleos, onde a alta demanda agregada de atuadores da máquina exige um regulador de precisão de grande diâmetro na entrada de ar principal da máquina.
• Regulação do fornecimento de água para células de robôs industriais em instalações com múltiplos robôs, onde todos os robôs em uma célula são abastecidos a partir de um ponto de fornecimento regulado comum, exigindo alta capacidade de vazão e precisão de pressão rigorosa para um desempenho consistente dos robôs.
• Regulagem do fornecimento principal de ar em cabines de pintura e linhas de acabamento por pulverização, onde a uniformidade da pressão de atomização em várias pistolas ou eixos de pulverização exige um regulador de precisão de alta capacidade no cabeçote de alimentação.

Indústrias de Processo e Manufatura Pesada

• Regulação do fornecimento de ar comprimido para sistemas pneumáticos de linhas de laminação, conformação e tratamento térmico em siderúrgicas e indústrias de processamento de metais, onde a classificação de temperatura estendida de 175 °F (79 °C) permite a instalação em ambientes de laminação a altas temperaturas.
• Regulamentação do fornecimento para instalações de fundição e moldagem de peças para sistemas pneumáticos de manuseio de areia, sopro de machos e atuadores de modelos que exigem alta capacidade de fluxo e tolerância a temperaturas ambientes elevadas.
• Regulação do fornecimento de ar para plantas químicas e petroquímicas, em coletores de ar para instrumentação e utilidades, onde a regulação de alta precisão de vazão garante pressão de ar piloto consistente para posicionadores de válvulas de grande porte e válvulas de controle acionadas.
• Regulação do fornecimento de energia para atuadores pneumáticos, sistemas de carregamento de rolos de pressão e dispositivos de controle de tensão em máquinas de alta velocidade para fabricação de papel e embalagens, em fábricas de papel e linhas de conversão.
• Regulamentação do fornecimento de equipamentos de grande diâmetro para transporte pneumático, peneiramento e separação em mineração e processamento mineral, que exigem ar comprimido de alta precisão e vazão nas pressões de trabalho do processo.

Fabricação Aeroespacial e de Defesa

• Sistema de regulação do fornecimento de ar para dispositivos de montagem de aeronaves de grande porte, fornecendo pressão de ar consistente e precisa para centenas de grampos pneumáticos, ferramentas de rebitagem e atuadores de montagem simultaneamente em dispositivos de montagem de fuselagem de grandes aeronaves.
• Regulagem do fornecimento de energia para instalações de teste de estruturas aeroespaciais, incluindo sistemas de aplicação de carga pneumática e dispositivos de teste acionados que exigem pressão regulada, rastreável e documentada, em altas taxas de fluxo.
• Condicionamento do fornecimento em linhas de montagem de sistemas de defesa, onde circuitos de ferramentas pneumáticas de alto volume exigem pressão precisa mantida dentro de 3 psig do ponto de ajuste em ciclos de demanda altamente variáveis.

Configuração de pedidos e números de modelo

Os números de modelo da ROSS são estruturados por tamanho da porta e faixa de pressão. Duas faixas padrão estão disponíveis: 15-200 psig e 15-250 psig. Os modelos com rosca G têm o prefixo C.

Faixa de pressão padrão: 15 a 200 psig (1 a 13,8 bar) com o modelo da série 5213. Faixa estendida até 250 psig disponível com o modelo da série 5214.

Os modelos de rosca G (BSPP) são identificados pelo prefixo C (ex.: C5213D5017). Verifique a norma de rosca necessária antes de fazer o pedido.

As portas para o medidor são de 1/4" NPT na frente e atrás; tampe a porta não utilizada quando o medidor estiver instalado em apenas um local.

É possível realizar a montagem em painel através de um recorte de 1-3/16" (30 mm), embora a série seja usada principalmente em instalações de tubulação em linha com esses tamanhos de porta grandes.

Para faixas de pressão especiais ou configurações específicas para aplicações que não estejam listadas no catálogo padrão, entre em contato com a ROSS Controls.

Números de modelo padrão

Acessórios

Manômetros

Manômetros de 0 a 200 psig (0 a 14 bar) estão disponíveis para portas de manômetro de 1/4" NPT na série. Instale na porta frontal ou traseira, conforme necessário para o layout da instalação.

Filtros de partículas a montante

Os filtros em linha de alta capacidade da ROSS Controls estão disponíveis para instalação a montante, oferecendo proteção contra partículas de 5 mícrons para a sede e o diafragma da válvula da série em aplicações de abastecimento central de grande diâmetro.

Produtos e acessórios relacionados

• Regulador de Precisão de Tamanho Normal Série 121 - Regulador de precisão modular para portas de 1/4" a 3/4", vazão de até 155 scfm, para aplicações de precisão com vazões mais baixas. https://www.rosscontrols.com/en/series/121-full-size-precision-series
• Regulador de Precisão MD4 Série 122 - Regulador de precisão modular MD4 para portas de 3/8" a 3/4", vazão de até 170 scfm, para sistemas de manifold MD4 FRL. https://www.rosscontrols.com/en/series/122-md4-precision-series
• Regulador de piloto remoto de alta capacidade da série 126 - Regulador de piloto remoto em linha de alta capacidade para portas de 3/4" a 2", vazão de até 4000 scfm, para ajuste remoto do ponto de ajuste de pressão. https://www.rosscontrols.com/en/series/126-high-capacity-series-remote-pilot-reg
• Regulador de Precisão em Miniatura Série 120 - Regulador de precisão em linha em miniatura para portas de 1/8" e 1/4", vazão de até 40 scfm, para aplicações em instrumentos e ferramentas. https://www.rosscontrols.com/en/series/120-miniature-precision-series
• Filtros de Alta Capacidade ROSS - Filtros em linha de grande diâmetro para remoção de partículas a montante em aplicações de abastecimento central de alto fluxo. https://www.rosscontrols.com/en/categories/filters
• Lubrificadores de Alta Capacidade ROSS - Lubrificadores em linha de grande diâmetro para adição de névoa de óleo em circuitos de alimentação de ferramentas de alto fluxo. https://www.rosscontrols.com/en/categories/lubricators

Perguntas frequentes (FAQ)

P: Quais aplicações exigem um regulador de precisão de alta capacidade como este da série?

A: A Série é adequada quando se requerem simultaneamente alta capacidade de vazão (acima de 155 scfm) e precisão de pressão (dentro de 3 psig). As aplicações típicas incluem estações centrais de fornecimento de ar comprimido que atendem a múltiplos circuitos, coletores principais de máquinas de produção, fornecimento de linhas de transferência de grande diâmetro e qualquer aplicação em que os reguladores de precisão padrão sejam muito pequenos e os reguladores de alta capacidade padrão não possuam a precisão necessária.

P: Em que esta série difere da Série 121?

A: A Série 121 oferece vazão significativamente maior (800 vs. 155 scfm máximo) através de portas de maior diâmetro (3/4" a 1-1/2" vs. 1/4" a 3/4"), utiliza montagem em linha em vez de modular e é classificada para temperaturas ambientes mais altas (175 °F vs. 125 °F). Ambas as séries mantêm a mesma especificação de precisão de pressão de 3 psig. Escolha a Série 121 para integração com estações FRL modulares em vazões moderadas e a Série 122 para alimentação central em linha ou regulação no nível do cabeçalho em vazões elevadas.

P: Qual é a vazão máxima fornecida pela série?

A: A Série fornece vazão de até 800 scfm (22.656 l/min) através da configuração de porta de 1-1/2". Esta é a maior capacidade de vazão da família de reguladores de precisão ROSS. Para aplicações que exigem vazão acima de 800 scfm com requisitos de precisão, consulte a ROSS Controls para soluções específicas da aplicação.

P: Qual é a classificação máxima de pressão de entrada?

A: A Série aceita pressões de entrada de até 300 psig (21 bar), idênticas às Séries 120 e 121. A faixa de pressão de saída é de 15 a 200 psig no modelo padrão, ou de 15 a 250 psig no modelo de faixa estendida.

P: Qual é a faixa de temperatura de operação e como ela se compara a outras séries de reguladores de precisão?

A: A Série opera em temperaturas de 4 °C a 79 °C (40 °F a 175 °F), o que representa uma diferença de 50 °F em relação às Séries 120, 121 e 122 (limitadas a 125 °F). Essa tolerância de temperatura ampliada já está incorporada à configuração padrão, sem a necessidade de opções especiais de vedação, tornando a série adequada para ambientes de laminação a quente, instalações externas em climas quentes e locais próximos a fontes de calor.

P: A série foi projetada para instalação modular ou em linha?

A: A Série foi projetada para instalação em linha em sistemas de tubulação de 3/4" a 1-1/2". Ela não utiliza montagem modular com manifold. Para conjuntos FRL modulares com portas de 3/4" ou menores, as Séries 121 (plataforma padrão de tamanho normal) ou 122 (plataforma MD4) são apropriadas.

P: Quais são as faixas de pressão disponíveis?

A: Duas faixas de pressão padrão: 15 a 200 psig (1 a 13,8 bar) com a série de modelos 5213D e 15 a 250 psig (1 a 17,2 bar) com a série de modelos 5214D. A especificação da faixa de pressão de saída deve corresponder à pressão de trabalho desejada para otimizar a sensibilidade da mola e a precisão da regulagem.

P: Qual a precisão da regulação de pressão em altas vazões?

A: A Série mantém a pressão dentro de 3 psig (0,2 bar) do ponto de ajuste em toda a faixa de vazão, desde demanda zero até a vazão nominal máxima. Essa precisão é alcançada pela mesma geometria de sensor de sede pequena e diafragma grande usada em todos os reguladores de precisão ROSS, dimensionada adequadamente para o caminho de fluxo maior.

P: Que tipo de filtração é necessária a montante da série?

A: Recomenda-se um filtro a montante de no mínimo 5 mícrons para proteger a sede da válvula de precisão. Para os diâmetros de porta maiores desta série, devem ser utilizados filtros em linha de alta capacidade da ROSS Controls. Entre em contato com a ROSS Controls para selecionar o modelo de filtro adequado ao diâmetro da porta da série.

P: Esta série pode ser usada para gases que não sejam ar comprimido?

A: A Série é classificada para uso com ar comprimido. Nitrogênio e outros gases secos inertes podem ser compatíveis, considerando o corpo de alumínio e as vedações de nitrilo, mas isso deve ser verificado com a ROSS Controls para cada aplicação, incluindo a confirmação da compatibilidade adequada dos materiais e dos requisitos de segurança do sistema.

P: As opções de rosca NPTF e G estão disponíveis para todos os tamanhos de porta?

R: Sim. As opções de rosca NPTF e G (BSPP) estão disponíveis para todos os tamanhos de porta da Série, de 3/4" a 1-1/2". Os modelos com rosca G utilizam o prefixo C no número do modelo. Confirme o padrão de rosca necessário para o sistema de tubulação de instalação antes de fazer o pedido.

P: Qual é o tamanho físico da série?

A: Os modelos com portas de 3/4" e 1" medem 111 x 112 x 62 mm (4,4" x 4,6" x 2,4") e pesam 0,91 kg (2,0 lb) sem manômetro. Os modelos com portas de 1-1/4" e 1-1/2" medem 124 x 125 x 54 mm (4,9" x 4,9" x 2,1") e pesam 1,08 kg (2,38 lb) sem manômetro. Essas dimensões devem ser consideradas no projeto de tubulação e no planejamento de suportes.

Diretrizes de Instalação e Manutenção

• Instale a série em um local acessível no sistema de tubulação de ar comprimido, onde o ponto de ajuste possa ser regulado e os manômetros possam ser lidos.
• Instale um filtro de partículas a montante com porosidade mínima de 5 mícrons para proteger a sede da válvula de precisão contra contaminação nas portas de grande diâmetro, onde velocidades de fluxo mais elevadas podem arrastar partículas.
• Certifique-se de que a pressão de entrada não exceda 300 psig (21 bar). Exceder a pressão máxima de entrada pode danificar o diafragma e o conjunto da sede da válvula.
• Instale os componentes em série de forma independente no sistema de tubulação. Não permita que o peso da tubulação e as cargas de expansão térmica atuem sobre as conexões do corpo do regulador.
• Instale o regulador com o botão de ajuste acessível para regulagem do ponto de regulagem. A instalação vertical com a cúpula voltada para cima é preferível para um desempenho ideal do diafragma.
• Ajuste a pressão de saída desejada girando o botão de regulagem no sentido horário para aumentar e no sentido anti-horário para diminuir. Verifique com um manômetro calibrado na porta de medição de 1/4" NPT frontal ou traseira.
• Quando houver apenas um manômetro instalado, vede a porta do manômetro que não estiver em uso com um tampão NPT de 1/4". Em pressões de alimentação centralizadas, uma porta de manômetro aberta representa uma liberação de ar significativa e descontrolada.
• Verifique se a capacidade de vazão da tubulação do sistema (diâmetro interno, comprimento do trecho, conexões) é suficiente para a vazão máxima nominal da série, considerando o diâmetro da tubulação instalada. Tubulações subdimensionadas reduzem a capacidade de vazão efetiva, independentemente da classificação do regulador.
• Mantenha a temperatura ambiente entre 4 e 79 °C (40 a 175 °F). As vedações de nitrilo da Série são projetadas para essa ampla faixa de temperatura em sua configuração padrão.
• Realize um teste de pressão comissionado no local de instalação: verifique a pressão de saída com vazão zero (sem demanda a jusante) e com demanda máxima a jusante para confirmar se a especificação de precisão de 3 psig é atendida nas condições reais do sistema.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

O suporte técnico e de engenharia de aplicação para as aplicações de fornecimento central da série está disponível através da ROSS Controls USA em (800) 438-7677.

O suporte global está disponível através dos escritórios da ROSS Controls no Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Acesse rosscontrols.com para obter dados técnicos, desenhos dimensionais, notas de aplicação e serviços de localização de distribuidores para a série.

Baixe o catálogo: https://www.rosscontrols.com/en/documents
