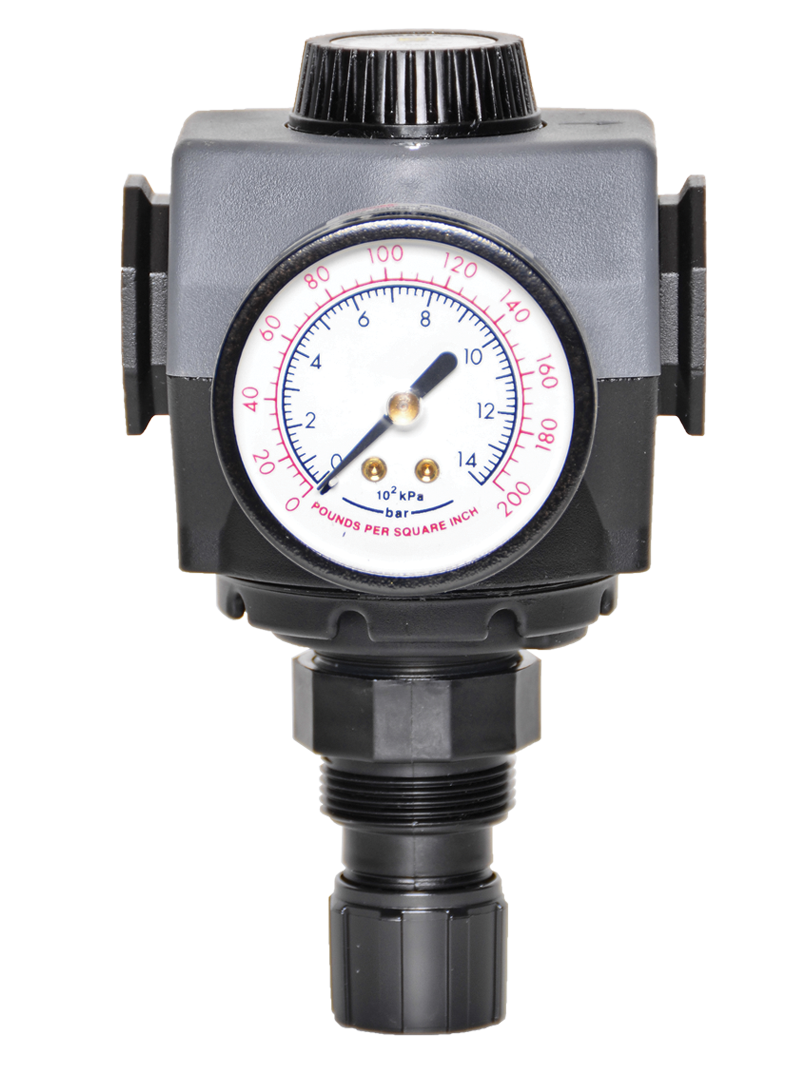

Série MD4 Precision Tamanhos de porta 3/8" a 3/4"; Fluxo para 170 scfm (4814 L/min)

Visão geral do produto

A ROSS Controls é uma família de reguladores de pressão de precisão construída sobre a plataforma modular MD4, combinando a alta precisão de pressão de um regulador de diafragma com o tamanho compacto e a conectividade direta com o manifold do sistema MD4 FRL. Disponível nos tamanhos de porta de 3/8", 1/2" e 3/4", a série fornece vazão de até 170 scfm (4814 L/min) enquanto mantém a pressão regulada dentro de 3 psig (0,2 bar) em diversas condições de demanda.

A plataforma MD4 é a arquitetura modular FRL de serviço médio da ROSS Controls, projetada para fornecer maior capacidade de vazão do que a série modular padrão de tamanho normal, mantendo uma área de montagem geral compacta. O regulador de precisão da Série integra-se diretamente aos conjuntos de manifold MD4 com filtros a montante e lubrificadores a jusante, criando estações FRL compactas sem conexões de tubulação ou blocos adaptadores intermediários. Essa conexão direta minimiza a perda de pressão no conjunto e simplifica a manutenção por meio da substituição de módulos individualmente.

Como todos os reguladores de precisão ROSS, esta série utiliza uma sede de válvula pequena com uma grande área de detecção do diafragma. Essa relação geométrica proporciona a sensibilidade necessária para corrigir desvios de pressão a jusante antes que atinjam níveis perceptíveis para ferramentas pneumáticas de torque, atuadores de precisão ou equipamentos de controle de processos. Os ajustes de pressão são mantidos dentro de 3 psig (0,2 bar), proporcionando maior repetibilidade de torque em comparação com reguladores industriais padrão.

Três opções de faixa de pressão atendem a diferentes requisitos de aplicação: 15-100 psig (1,0-6,9 bar) para circuitos de ferramentas e instrumentos de baixa pressão, 15-200 psig (1,0-13,8 bar) para aplicações industriais padrão e 15-250 psig (1,0-17,2 bar) para aplicações de ferramentas e processos de alta pressão. O design com alívio automático é padrão, com configurações opcionais sem alívio disponíveis.

Principais características de engenharia

• Compatibilidade com a plataforma modular MD4 - Projetada para integração direta em conjuntos de manifold ROSS MD4 FRL, permitindo combinações compactas de filtro-regulador-lubrificador sem conexões de tubulação e com queda de pressão total reduzida em comparação com componentes individuais conectados por tubulação.
• Alta capacidade de vazão em tamanho compacto - Fornece até 170 scfm (4814 L/min) através de uma porta de 3/4", excedendo a capacidade modular de tamanho normal da Série 121 em aproximadamente 10% em um volume semelhante, proporcionando maior vazão em configurações compactas de manifold MD4.
• Três opções de faixa de pressão - Configurado de fábrica em três faixas de ajuste - 15-100 psig (1,0-6,9 bar), 15-200 psig (1,0-13,8 bar) e 15-250 psig (1,0-17,2 bar) - garantindo a sensibilidade ideal da mola na pressão operacional alvo para cada aplicação.
• Design de diafragma de precisão - A pequena sede da válvula combinada com uma grande área de detecção do diafragma permite alcançar uma precisão de pressão de até 3 psig (0,2 bar), proporcionando melhor controle de torque e condições de processo consistentes.
• Configuração padrão com alívio automático - O design padrão com alívio automático permite que a pressão a jusante seja liberada através do corpo do regulador quando o ponto de ajuste é reduzido; opção sem alívio disponível para circuitos que exigem pressão a jusante constante.
• Botão de ajuste removível - O botão de ajuste pode ser removido após a definição da pressão desejada, proporcionando resistência a adulterações em ambientes de produção. Opção de botão amarelo disponível para identificação visual das estações reguladoras de precisão.
• Capacidade de montagem em painel - Aceita montagem em painel através de um recorte de 2-1/16" (52 mm) com uma porca de montagem em painel opcional para instalação fixa e acessível em painéis de controle e estações de operador.
• Orientação dupla das portas de medição - As portas de medição de 1/4" NPT na frente e atrás permitem a instalação do manômetro em qualquer direção para acomodar diferentes orientações de painel e instalação.
• Opções de rosca NPTF e G - Disponível nos padrões de rosca NPTF e G (BSPP) para compatibilidade com sistemas pneumáticos norte-americanos e internacionais.
• Corpo e cúpula em zinco - O corpo e a cúpula em zinco proporcionam resistência e durabilidade em ambientes industriais. A tampa e o botão em acetal resistem à corrosão causada pela névoa de óleo, comum em áreas próximas a postos de combustíveis.

Especificações técnicas

Especificações gerais

Classificações de temperatura

Os limites de temperatura aplicam-se tanto ao ambiente externo quanto ao ar comprimido. As vedações de nitrilo padrão proporcionam a seguinte faixa de operação.

Dados de desempenho de fluxo

Desempenho de vazão medido a 91 psig (6,3 bar) na entrada. A vazão nominal máxima é de 170 scfm (4814 L/min) na porta de 3/4".

Certificações e Conformidade

Aplicações e setores típicos

Montagem Automotiva e Controle de Torque

• Regulação precisa do fornecimento de torque para aparafusadoras e ferramentas de pulso de torque em estações de montagem com múltiplos fusos, onde a configuração do coletor MD4 permite agrupar várias unidades da Série em um painel de serviço compacto que atende a uma célula de montagem inteira.
• Sistema de condicionamento do suprimento de ar para ferramentas pneumáticas de torque em linhas de montagem de motores durante operações de fixação de cabeçotes, coletores de admissão e acionamentos de acessórios, que exigem repetibilidade de torque entre as juntas.
• Sistema de alimentação de ar de precisão para montagem de transmissão, onde múltiplos circuitos regulados com diferentes pressões definidas alimentam diferentes ferramentas de torque na mesma célula de montagem a partir de uma única estação de distribuição MD4.
• Regulação do fornecimento de ferramentas na extremidade do braço do robô para garras e ferramentas de prensagem acionadas pneumaticamente em robôs de montagem automatizados, onde o tamanho compacto da plataforma MD4 reduz a carga útil do braço do robô.
• Regulamento de fornecimento de ferramentas de auditoria de montagem final para verificação de qualidade de ferramentas de torque que exigem pressão de ar certificada e documentada para rastreabilidade dos registros de montagem.

Máquinas-ferramenta e sistemas de fixação de peças

• Regulagem do fornecimento de ar comprimido para fixação de peças em centros de usinagem CNC, incluindo atuadores pneumáticos para mandris, morsas e dispositivos de fixação, onde a pressão de fixação consistente garante a repetibilidade do posicionamento da peça e a qualidade dimensional da usinagem.
• Condicionamento do fornecimento de ar para mancais e fusos hidrostáticos em centros de retificação e torneamento de precisão, onde a pressão de ar regulada mantém a espessura da película de ar nos mancais e o alinhamento do fuso.
• Sistema de acionamento para trocadores de ferramentas e trocadores automáticos de paletes em centros de usinagem horizontais, onde a pressão constante garante o curso completo do atuador e o encaixe confiável da ferramenta.
• Regulação do fornecimento de fluido refrigerante por atuadores pneumáticos para transporte de cavacos em grandes centros de usinagem com sistemas FRL de manifold MD4 integrados ao painel de controle da máquina.
• Regulagem do fornecimento de ar para sondas de máquinas de medição por coordenadas (MMC) multieixos, para sistemas de MMC com mancais de ar que exigem ar extremamente estável e livre de contaminação em pressões precisas.

Aplicações FRL integradas MD4

• A estação MD4 FRL é construída combinando o regulador de precisão da Série com filtros e lubrificadores ROSS MD4 em um único manifold, atendendo pontos de suprimento pneumático multiferramenta em instalações de manufatura automotiva, aeroespacial e em geral.
• Sistemas de preparação de ar por zona, onde várias estações MD4 FRL gerenciam diferentes zonas de pressão em uma instalação, com cada unidade da Série regulada independentemente para a pressão de suprimento de ferramentas necessária para a zona.
• Integração da válvula de bloqueio com as válvulas de bloqueio ROSS MD4 LOX imediatamente a montante da série no manifold, permitindo o isolamento de energia em conformidade com o protocolo de bloqueio/etiquetagem para manutenção.
• Serviço com gás natural comprimido e nitrogênio (consulte a ROSS para verificar a compatibilidade) onde os componentes compatíveis com gás no sistema MD4 exigem redução precisa da pressão de armazenamento de alta pressão para a pressão de trabalho do processo.

Aplicações de Processos e Instrumentação

• Condicionamento da alimentação piloto para válvulas e posicionadores de processo acionados pneumaticamente em instalações químicas, petroquímicas e de tratamento de água, onde a configuração do manifold MD4 permite combinar vários reguladores de alimentação piloto em um único conjunto compacto.
• Regulação do fornecimento de ar comprimido para bancadas de laboratório e P&D, destinadas a dispositivos de teste, mecanismos pneumáticos e sistemas de movimento de precisão que exigem pressão de ar reproduzível e documentada.
• Regulação do fornecimento de revestimento por pulverização e do sistema de aplicação de materiais em linhas de acabamento de pintura, onde a pressão de atomização precisa mantém a uniformidade da espessura do revestimento.
• Fornecimento de atuadores pneumáticos para as indústrias farmacêutica e alimentícia, onde ar comprimido limpo, com pressão regulada e verificável, aciona atuadores em equipamentos de embalagem, enchimento e selagem.

Configuração de pedidos e números de modelo

O ROSS utiliza a estrutura de numeração de modelo da plataforma modular MD4. Os códigos de configuração especificam a faixa de pressão, o tamanho da porta, a opção de manômetro e a cor do botão. Estão disponíveis opções de rosca NPTF e G.

Especifique o código da faixa de ajuste (E, F ou G) para selecionar a mola interna correta para obter a sensibilidade ideal na pressão de operação desejada.

A opção de botão amarelo (código Y) está disponível para identificação visual das estações reguladoras de precisão em painéis FRL com múltiplos reguladores.

A porca de montagem em painel está incluída nos códigos de bitola D e E. Encomende o código A ou B se a montagem em painel não for necessária.

Os códigos de porta com rosca G (BSPP) são C, D e E (para 3/8", 1/2" e 3/4", respectivamente). Os códigos de porta NPTF são 3, 4 e 5.

Opção sem alívio disponível; entre em contato com a ROSS Controls para configuração. Os modelos sem alívio mantêm a pressão a jusante quando a pressão de entrada cai abaixo do ponto de ajuste.

Seleção da faixa de pressão

Códigos de tamanho de porta

Acessórios

Manômetros

Manômetros de 0 a 200 psig (0 a 14 bar) disponíveis para portas de manômetro de 1/4" NPT. Especifique o código B no número do modelo para incluir o manômetro com o regulador.

Porca de montagem em painel

Porca de montagem em painel para instalação com recorte de 2-1/16" (52 mm). Incluída nos códigos de bitola D e E na configuração do número do modelo.

Componentes FRL modulares MD4

Os filtros, lubrificadores e válvulas de bloqueio de LOX da plataforma MD4 da ROSS Controls conectam-se diretamente à série em configurações de manifold modulares. Entre em contato com a ROSS Controls para obter a configuração completa do conjunto MD4.

Produtos e acessórios relacionados

• Regulador de Precisão de Tamanho Normal Série 121 - Regulador de precisão modular de tamanho normal para portas de 1/4" a 3/4" na plataforma FRL padrão, com vazão de até 155 scfm. https://www.rosscontrols.com/en/series/121-full-size-precision-series
• Regulador de Precisão de Alta Capacidade Série 123 - Regulador de precisão em linha de alta capacidade para portas de 3/4" a 1-1/2", vazão de até 800 scfm. https://www.rosscontrols.com/en/series/123-high-capacity-precision-series
• Regulador de piloto remoto da série 125 MD4 - Regulador de piloto remoto para a plataforma MD4, que adiciona a capacidade de ajuste remoto do ponto de injeção ao mesmo sistema de manifold MD4. https://www.rosscontrols.com/en/series/125-md4-series-remote-pilot-reg
• Filtros ROSS MD4 FRL - Filtros modulares da plataforma MD4 para conexão direta ao manifold a montante da série. https://www.rosscontrols.com/en/categories/filters
• Lubrificadores ROSS MD4 - Lubrificadores da plataforma MD4 para adição de névoa de óleo a jusante em circuitos de alimentação de ferramentas. https://www.rosscontrols.com/en/categories/lubricators
• Válvulas de bloqueio ROSS MD4 LOX - Válvulas de bloqueio compatíveis com MD4 para isolamento de energia a montante de conjuntos FRL MD4. https://www.rosscontrols.com/en/categories/lockout-valves

Perguntas frequentes (FAQ)

P: O que é a plataforma MD4 e como a série se encaixa nela?

A: O MD4 é a arquitetura modular FRL de serviço médio da ROSS Controls, que oferece maior capacidade de vazão do que o sistema modular padrão de tamanho normal em um formato compacto. A Série é o módulo regulador de precisão projetado para conjuntos de manifold MD4, conectando-se diretamente aos filtros e lubrificadores MD4 sem a necessidade de conexões de tubulação entre os módulos. Isso reduz a perda de pressão e permite a construção de estações FRL compactas.

P: Como essa série se compara ao regulador de precisão de tamanho normal da série 121?

A: Ambos são reguladores de precisão modulares que utilizam construção com diafragma e mantêm a pressão dentro de 3 psig. A Série MD4 oferece uma vazão máxima maior (170 vs. 155 scfm a 3/4"), opera na plataforma do manifold MD4 em vez da plataforma padrão de tamanho normal e é ligeiramente maior em altura e largura. A Série 121 utiliza o espaçamento de portas modular padrão de tamanho normal; essas duas séries não são intercambiáveis no mesmo manifold sem blocos adaptadores.

P: Quais são as faixas de pressão disponíveis?

A: Três faixas: 15-100 psig (1,0-6,9 bar) código G para aplicações de baixa pressão, 15-200 psig (1,0-13,8 bar) código E para uso industrial padrão e 15-250 psig (1,0-17,2 bar) código F para requisitos de alta pressão. Selecione a faixa mais próxima da pressão operacional desejada para garantir a sensibilidade ideal da mola do diafragma e a precisão da regulagem.

P: Qual é a pressão máxima de entrada que a série pode aceitar?

A: A pressão máxima de entrada da Série é de 250 psig (17 bar). Este valor é ligeiramente inferior ao das Séries 121 e 123 (que aceitam 300 psig). Verifique se a pressão do sistema de alimentação não excede 250 psig para aplicações da Série.

P: Existe alguma configuração sem alívio de pressão disponível?

R: Sim. Embora a Série padrão seja auto-aliviada, uma configuração sem alívio está disponível para circuitos onde a pressão a jusante precisa ser mantida quando a pressão de entrada cai temporariamente abaixo do ponto de ajuste. Entre em contato com a ROSS Controls para especificar a opção sem alívio.

P: O que a opção do botão amarelo oferece?

A: O botão de ajuste amarelo (código Y) serve como marcador visual para estações de reguladores de precisão em painéis FRL com múltiplos reguladores, facilitando a distinção entre reguladores de precisão e reguladores padrão em sistemas complexos de distribuição pneumática.

P: Que tipo de filtração é necessária a montante?

A: Recomenda-se uma filtração mínima de partículas de 5 mícrons. Os filtros da plataforma MD4 da ROSS Controls conectam-se diretamente à série em um coletor modular, proporcionando filtração integrada sem a necessidade de conexões ou tubulações adicionais.

P: Esta série pode ser usada como um regulador em linha (não modular)?

R: Sim. Embora projetada principalmente para uso com manifolds modulares MD4, a série pode ser usada em configurações convencionais de tubulação em linha, utilizando conexões de porta roscadas NPTF ou G.

P: Qual é a faixa de temperatura de operação?

A: As vedações padrão de nitrilo permitem operação de 4 °C a 52 °C (40 °F a 125 °F), tanto para temperatura ambiente quanto para temperatura do ar comprimido. Para ambientes acima de 52 °C (125 °F), consulte a ROSS Controls para opções alternativas de vedação.

P: Como a pressão definida é ajustada e travada?

A: Gire o botão de ajuste no sentido horário para aumentar a pressão de saída e no sentido anti-horário para diminuir. O botão pode ser removido após o ajuste: uma vez removido, o ponto de ajuste não pode ser alterado sem o botão. Isso proporciona segurança contra adulteração em ambientes de produção onde alterações de pressão não intencionais podem afetar a qualidade do produto.

P: A série pode regular nitrogênio ou outros gases inertes?

A: A Série é classificada para uso com ar comprimido. Para aplicações com nitrogênio ou outros gases inertes, os materiais em contato com o fluido (corpo de zinco, válvula de latão, vedações de nitrilo) devem ser avaliados quanto à compatibilidade. Consulte a ROSS Controls para aplicações com gases.

P: Qual é a característica de queda de pressão da série?

A: A queda de pressão (a redução na pressão regulada à medida que o fluxo aumenta da demanda zero para a demanda máxima) é mantida dentro de 3 psig (0,2 bar) para a série. Essa especificação de queda de pressão rigorosa é o que define este regulador como um regulador de precisão e o diferencia dos reguladores industriais padrão, que normalmente apresentam uma queda de pressão de 5 a 15 psig em condições equivalentes.

Diretrizes de Instalação e Manutenção

• Instale um filtro ROSS MD4 de 5 mícrons ou um filtro equivalente a montante para proteger a sede da válvula em série contra danos causados por partículas.
• Para a instalação do manifold modular, siga as diretrizes de montagem do ROSS Controls MD4 para o alinhamento correto dos módulos, encaixe das portas e especificações de torque das hastes de fixação.
• Certifique-se de que a pressão de entrada não exceda 250 psig (17 bar). A classificação máxima de entrada da Série é inferior à das Séries 121 e 123, que é de 250 psig.
• Ajuste o botão de regulagem para a pressão de saída desejada e verifique com um manômetro calibrado na porta de medição de 1/4" NPT frontal ou traseira. Remova o botão para evitar adulteração após o ajuste.
• Para montagem em painel, utilize um recorte de 52 mm (2-1/16") de diâmetro com a porca de montagem em painel opcional. Verifique se há profundidade suficiente atrás do painel para a carroceria de 73 mm (2,9").
• Tampe as portas de medição não utilizadas com tampões NPT de 1/4" para evitar a liberação de ar e a entrada de contaminantes.
• Mantenha a temperatura ambiente entre 4 e 52 °C (40 a 125 °F). Temperaturas fora dessa faixa afetam a flexibilidade do diafragma e a precisão da regulação.
• Nos conjuntos de manifold MD4, certifique-se de que todas as conexões dos módulos e as barras de ligação estejam apertadas de acordo com as especificações da ROSS Controls antes de aplicar a pressão de alimentação.
• Após a instalação e o ajuste do ponto de ajuste, teste a pressão de alimentação do mínimo ao máximo e verifique se a pressão de saída regulada permanece dentro de 3 psig do ponto de ajuste, tanto em condições de fluxo nulo quanto de fluxo máximo.
• Substitua os elementos filtrantes no filtro MD4 a montante de acordo com os intervalos de manutenção da ROSS Controls para evitar o acúmulo de queda de pressão que pode reduzir a pressão de entrada disponível na série.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

O suporte técnico para a série e o sistema MD4 FRL está disponível através da ROSS Controls USA em (800) 438-7677 e através dos escritórios globais da ROSS.

Peças de reposição, kits de vedação e componentes do coletor MD4 estão disponíveis através da ROSS Controls e sua rede de distribuidores autorizados.

Visite rosscontrols.com para obter assistência na configuração dos produtos da Série, downloads de dados técnicos, guias de montagem do manifold MD4 e serviços de localização de distribuidores.
