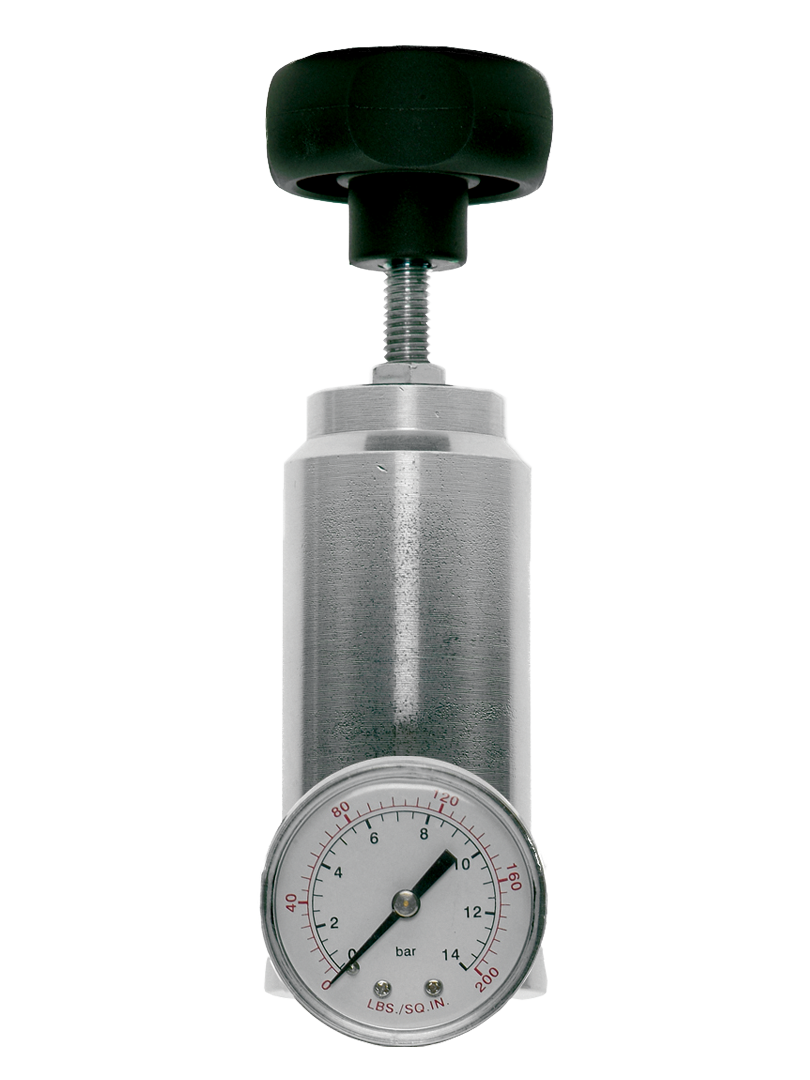

Série de alta pressão Tamanhos de porta 1/8" a 3/8"; Fluxo para 70 scfm (1982 l/min)

Visão geral do produto

A Série de Alta Pressão da ROSS Controls é uma família de reguladores de pressão de pistão em linha que abrangem tamanhos de porta de 1/8" a 3/8", com uma pressão máxima de entrada de 400 psig (28 bar) e uma saída ajustável até 390 psig (27 bar). Esta série destina-se a aplicações que exigem regulação de pressão além do limite de entrada de 300 psig dos reguladores ROSS FRL padrão, incluindo sistemas pneumáticos de alta pressão, circuitos de nitrogênio e aplicações de gases comprimidos.

A construção com pistão é utilizada em toda a série, proporcionando uma capacidade de regulação robusta em altas pressões de entrada. Estão disponíveis configurações com e sem alívio automático. Os modelos com alívio automático liberam automaticamente o excesso de pressão a jusante quando o ponto de ajuste é reduzido. Os modelos sem alívio automático são apropriados quando qualquer perda de pressão a jusante é indesejável, como em circuitos de nitrogênio de circuito fechado ou em aplicações onde o volume a jusante é grande e o alívio desperdiçaria uma quantidade significativa de gás.

A Série utiliza vedações de fluoroelastômero, diferenciando-se dos reguladores ROSS FRL padrão, que utilizam vedações de nitrilo. O fluoroelastômero oferece compatibilidade superior com uma gama mais ampla de gases comprimidos e melhor desempenho em altas pressões e temperaturas, em comparação com o nitrilo. O conjunto de materiais de construção inclui corpo em alumínio, cúpula em alumínio, botão de nylon, válvula em latão e tampa da válvula em nylon.

A série é classificada para temperaturas ambientes de 4 a 79 graus Celsius (40 a 175 graus Fahrenheit) com uma vazão máxima de 1982 litros por minuto (70 scfm) a 28 bar (400 psig) na entrada. Um manômetro integrado com faixa de 0 a 40 bar (0 a 600 psig) fornece monitoramento contínuo da pressão de saída nas altas pressões que esta série foi projetada para suportar.

Principais características de engenharia

• Pressão máxima de entrada de 400 psig (28 bar) - Classificada como 33% superior aos reguladores ROSS FRL padrão (limite de 300 psig), permitindo o uso em sistemas pneumáticos e de gás comprimido de alta pressão que excedem as faixas de pressão de ar comprimido padrão.
• Saída ajustável até 390 psig (27 bar) - É possível atingir uma pressão de entrada próxima da máxima na saída, permitindo uma regulação de pressão de alta relação ou configurações de passagem quase completa para aplicações de escalonamento de pressão.
• Opções com e sem alívio automático - Com alívio automático para aplicações onde a perda de pressão a jusante é aceitável; sem alívio automático para circuitos de gás de circuito fechado onde qualquer perda de pressão representa um custo significativo ou um risco à segurança.
• Vedações de fluoroelastômero - Compatibilidade química superior e desempenho em alta pressão em comparação com vedações de nitrilo, ampliando a aplicabilidade a nitrogênio, gases inertes e outros gases comprimidos além do ar comprimido padrão.
• Manômetro de alta pressão de 0 a 600 psig (0 a 40 bar) - Faixa de medição integrada calibrada para o serviço de alta pressão da série, fornecendo leitura precisa da pressão de saída em toda a faixa de operação.
• Corpo e cúpula em alumínio - A construção estrutural totalmente em alumínio (corpo e cúpula) proporciona a integridade estrutural necessária para operação em alta pressão, com peso reduzido em comparação com alternativas em aço.
• Construção do pistão - O design robusto do pistão mantém o desempenho de regulação em altas pressões diferenciais entre a entrada e a saída, com pressão regulada estável em toda a faixa de vazão.
• Ampla faixa de temperatura ambiente - Classificado para 40 a 175 graus Fahrenheit (4 a 79 graus Celsius), compatível com uma ampla gama de ambientes industriais, incluindo aqueles próximos a equipamentos de gás comprimido que geram calor.
• Opções de rosca NPT e G - Disponíveis nos formatos de rosca NPTF e G (BSPP) para todos os tamanhos de porta, permitindo o uso em sistemas pneumáticos de alta pressão tanto na América do Norte quanto internacionalmente.

Especificações técnicas

Especificações gerais

Certificações e Conformidade

Aplicações e setores típicos

Sistemas pneumáticos de alta pressão

• Circuitos de ar comprimido de alta pressão operando acima do limite de entrada de 300 psig dos reguladores FRL padrão, onde a pressão regulada a jusante deve ser ajustada abaixo do nível de fornecimento.
• Circuitos pneumáticos de fixação e prensagem que utilizam suprimento de ar amplificado ou reforçado, onde a pressão de alimentação excede 300 psig e é necessária regulação a jusante.
• Sistemas de alimentação de atuadores de alta pressão em automação industrial, onde a potência pneumática amplificada é usada para obter maior força no cilindro sem aumentar o diâmetro do furo do cilindro.
• Circuitos de regulação de pressão em estágios, onde um suprimento de alta pressão deve ser regulado para múltiplos níveis de pressão a jusante, com a série fornecendo a regulação do primeiro estágio.

Aplicações de gases comprimidos

• Regulação da pressão do circuito de nitrogênio, onde as vedações de fluoroelastômero proporcionam compatibilidade com o gás nitrogênio e a classificação de entrada de 400 psig suporta as pressões típicas de fornecimento de cilindros de nitrogênio.
• Regulação da pressão de dióxido de carbono e gases inertes para purga industrial, inertização e fornecimento de gases de processo em situações onde os reguladores padrão com vedação de nitrilo não possuem compatibilidade química.
• Redução do fornecimento de cilindros de gás comprimido, onde as pressões dos cilindros de gás de até 400 psig precisam ser reduzidas para os níveis de pressão do processo ou do instrumento.
• Circuitos de teste de gás de alta pressão para teste de pressão e vazamento de componentes em pressões de teste acima da atmosférica, mas abaixo de 400 psig.

Fabricação especializada

• Circuitos de moldagem por sopro de plásticos de alta pressão, onde as pressões finais de sopro, acima dos níveis padrão de ar comprimido, exigem capacidade de pressão e vazão em série.
• Fabricação industrial de pneus e componentes de borracha onde circuitos de ar de alta pressão acima de 300 psig são usados em processos de vulcanização e conformação.
• Equipamentos de apoio terrestre para os setores aeroespacial e de defesa, onde circuitos pneumáticos de alta pressão alimentam bancadas de teste, testes de atuadores ou dispositivos de teste estrutural.
• Bancadas de teste para fabricação de equipamentos submarinos e de mergulho, onde é necessário ar comprimido regulado para a validação dos equipamentos antes de sua implantação.

Pesquisa e Laboratório

• Aparelhos de teste de laboratório que requerem gás comprimido regulado a pressões acima das faixas de ar comprimido padrão de oficina, utilizando a opção sem alívio para conservar o suprimento de gás, que é caro.
• Equipamento de teste de ciclagem de pressão onde a opção de não alívio em série impede a perda de pressão a jusante entre os ciclos de teste.
• Fornecimento de equipamentos para cromatografia gasosa e instrumentos analíticos, onde é necessário gás comprimido limpo e regulado a pressões precisas para o gás de arraste e para o fornecimento de detectores.
• Bancadas de teste pneumáticas para pesquisa universitária e industrial que requerem ar comprimido regulado a pressões de 15 a 390 psig para caracterização e validação de componentes.

Configuração de pedidos e números de modelo

Produtos e acessórios relacionados

• Reguladores de pressão da Série 118 de Alta Capacidade - Reguladores de pistão em linha para aplicações de alto fluxo com portas de 3/4" a 1-1/2", entrada de 300 psig e vazão de até 800 scfm. https://www.rosscontrols.com/en/series/118-high-capacity-series
• Reguladores de pressão da Série Miniatura 113 - Reguladores em linha com pistão ou diafragma, com portas de 1/8" e 1/4", vazão de até 40 scfm, para aplicações de pressão padrão. https://www.rosscontrols.com/en/series/113-miniature-series
• Reguladores de Precisão ROSS - Reguladores de precisão em miniatura para aplicações que exigem regulação rigorosa da pressão em baixas vazões. https://www.rosscontrols.com/en/categories/36-air-preparation-frls
• Filtros ROSS FRL - Filtros de partículas e coalescentes para preparação de gases a montante, com classificações de pressão adequadas para serviços de alta pressão. https://www.rosscontrols.com/en/categories/36-air-preparation-frls

Perguntas frequentes (FAQ)

P: Quais são os tamanhos de porta disponíveis para a Série de Alta Pressão?

A: A Série de Alta Pressão está disponível nos tamanhos de porta de 1/8", 1/4" e 3/8", com roscas NPTF e G (BSPP).

P: Qual é a pressão máxima de entrada?

A: A pressão máxima de entrada é de 400 psig (28 bar), tornando esta série o regulador de pressão de entrada mais alto da linha padrão ROSS FRL e a escolha apropriada quando a pressão de alimentação excede o limite de 300 psig de outros reguladores ROSS FRL.

P: A que pressões de saída a série consegue regular?

A: A pressão de saída é ajustável até 390 psig (27 bar) usando uma mola principal de 0 a 400 psig (0 a 27,6 bar), permitindo a passagem de pressão quase total ou a regulação a jusante de alta proporção em toda a faixa de entrada de 400 psig.

P: Qual é a capacidade máxima de vazão?

A: A Série de Alta Pressão tem uma vazão máxima de 70 scfm (33,0 l/s) a uma pressão de entrada de 400 psig (28 bar). A capacidade de vazão em scfm padrão varia de acordo com as condições de pressão de entrada e saída.

P: Qual a diferença entre configurações com alívio automático e configurações sem alívio automático?

A: Os modelos com alívio automático liberam a pressão a jusante através do regulador quando o ponto de ajuste é reduzido. Os modelos sem alívio retêm a pressão a jusante quando o ponto de ajuste é reduzido, exigindo um caminho de exaustão separado. Os modelos sem alívio são preferíveis para circuitos de gás comprimido, onde qualquer liberação de pressão a jusante desperdiça um suprimento de gás caro ou escasso.

P: Por que a série utiliza vedações de fluoroelastômero em vez de nitrilo?

A: O fluoroelastômero oferece uma compatibilidade química mais ampla do que o nitrilo, abrangendo nitrogênio, gases inertes e alguns outros gases comprimidos, além de ar comprimido. Ele também mantém a integridade da vedação em pressões e temperaturas mais elevadas em comparação com as vedações de nitrilo padrão.

P: Qual manômetro está incluído?

A: A Série inclui um manômetro com classificação de 0 a 600 psig (0 a 40 bar), calibrado para a faixa de operação de alta pressão desta série. Manômetros FRL padrão com classificação de 160 ou 200 psig não são adequados para aplicações da Série.

P: De que material é utilizado o corpo da peça?

A: Tanto o corpo quanto a cúpula são de alumínio. O botão é de nylon. As vedações são de fluoroelastômero. A válvula é de latão. A tampa da válvula é de nylon. A construção estrutural totalmente em alumínio proporciona a resistência necessária para operação a 400 psig.

P: A série pode ser usada com gases diferentes de ar comprimido?

A: As vedações de fluoroelastômero são compatíveis com nitrogênio e muitos gases inertes. Para verificar a compatibilidade com gases específicos, consulte a ROSS Controls informando a composição do gás e as condições de operação antes de especificar a série.

P: Existem modelos com rosca G (BSPP) disponíveis?

R: Sim. Os modelos com rosca G estão disponíveis para todos os tamanhos de porta, bastando prefixar o número do modelo padrão com 'C' (por exemplo, C5215B2004 para um regulador de alívio automático de 1/4" G).

P: Qual é a faixa de temperatura ambiente?

A: A Série de Alta Pressão é classificada para temperaturas de 40 a 175 graus Fahrenheit (4 a 79 graus Celsius), o mesmo limite superior das Séries MD3, Full-Size, MD4 e de Alta Capacidade.

P: A Série sem alívio requer uma válvula de alívio a jusante separada?

R: Sim. Ao usar uma configuração sem alívio de pressão, instale uma válvula de alívio de pressão a jusante adequada para proteger o equipamento contra sobrepressão em caso de falha do regulador ou erro no ponto de ajuste. O próprio regulador sem alívio de pressão não liberará a pressão a jusante sob nenhuma condição.

Diretrizes de Instalação e Manutenção

• Instale a Série de Alta Pressão em linha com a porta de entrada conectada ao lado de alimentação de alta pressão e a porta de saída conectada ao circuito a jusante. Não exceda a pressão de entrada de 400 psig (28 bar).
• Aplique selante de rosca somente em conexões de rosca macho. Mantenha o selante afastado das duas primeiras roscas para evitar a contaminação de passagens internas. Utilize selante de rosca com classificação para a pressão máxima do sistema e compatível com o fluido.
• Para instalações sem válvula de alívio, instale uma válvula de alívio a jusante dimensionada para a pressão máxima segura a jusante antes de colocar o circuito em serviço. O regulador sem válvula de alívio não fornecerá nenhuma proteção contra a pressão a jusante.
• Ajuste a pressão de saída girando o botão de regulagem no sentido horário para aumentar e no sentido anti-horário para diminuir. Monitore o manômetro integrado de 0 a 600 psig durante o ajuste para confirmar se o ponto de ajuste foi atingido corretamente.
• Verifique o funcionamento do alívio automático (modelos com alívio automático) reduzindo o ponto de ajuste e confirmando a diminuição da pressão a jusante sem um caminho de exaustão separado.
• Apoie o corpo da série independentemente da tubulação conectada em todos os tamanhos de porta para evitar tensão na conexão da tubulação durante a vibração do sistema ou ciclos térmicos.
• Após a pressurização inicial, inspecione todas as conexões em busca de vazamentos usando uma solução de detecção de vazamentos adequada à pressão do sistema. Não utilize soluções de sabão em sistemas de gás de alta pressão sem verificar a compatibilidade.
• Não exceda a pressão de saída de 390 psig (27 bar). Embora o corpo seja classificado para uma entrada de 400 psig, a pressão máxima de saída é de 390 psig.
• Monte o regulador de forma que o botão de ajuste e o manômetro sejam acessíveis a partir da posição normal de manutenção. Sistemas de alta pressão exigem atenção especial quanto à segurança do acesso durante o ajuste.
• Certifique-se de que a filtragem de gás a montante esteja instalada para proteger as vedações de fluoroelastômero e a sede da válvula de latão contra contaminação por partículas. Utilize um filtro com classificação adequada à pressão do sistema.
• Em aplicações próximas à temperatura ambiente máxima de 175 graus Fahrenheit (79 graus Celsius), verifique se o medidor e as vedações permanecem dentro dos limites de temperatura nominais.
• Para aplicações com gases de alta pressão (exceto ar), verifique a compatibilidade da vedação de fluoroelastômero com o gás específico antes de colocar o regulador em serviço. Consulte a ROSS Controls em caso de dúvida sobre a compatibilidade.
