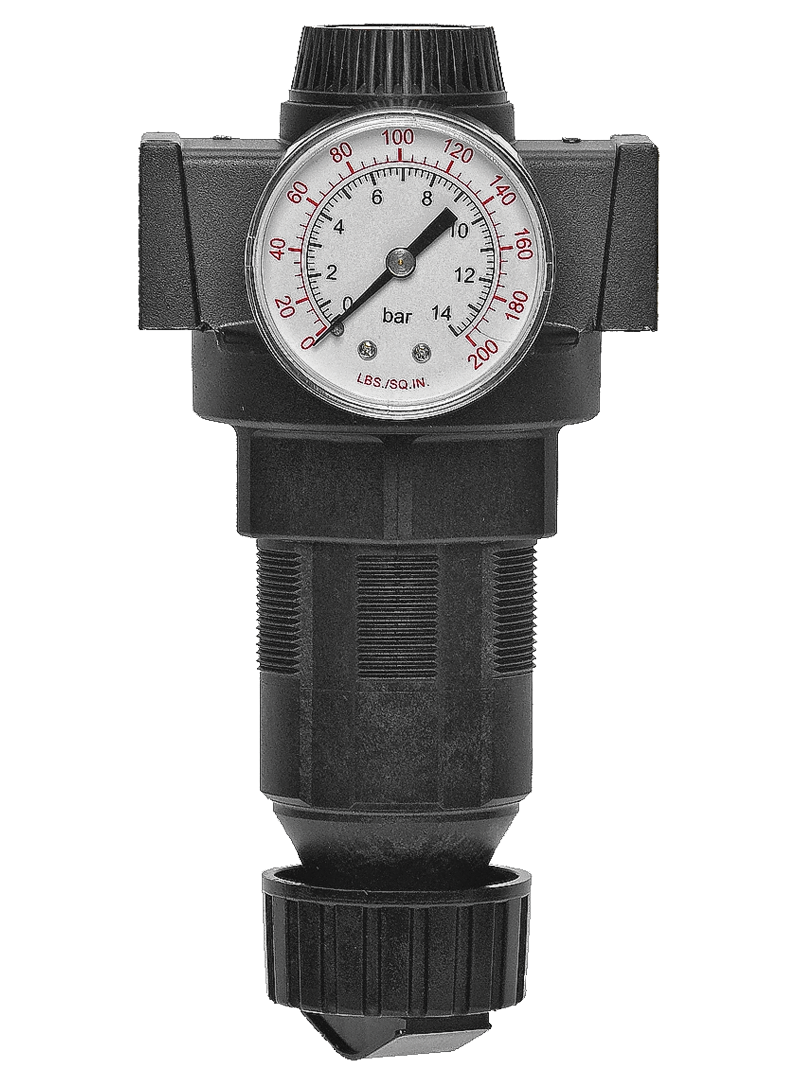

Série em tamanho real Tamanhos de porta 1/4" a 3/4"; Fluxo para 155 scfm (4490 l/min)

Visão geral do produto

A série Full-Size da ROSS Controls é uma família de reguladores de pressão de diafragma modulares que abrangem tamanhos de porta de 1/4" a 3/4" com uma capacidade de fluxo máxima de 155 scfm (4390 l/min). O corpo Full-Size acomoda portas de 3/4", mantendo a compatibilidade de montagem modular com outros componentes da série Full-Size FRL, proporcionando um caminho de fluxo maior do que as séries Mid-Size e MD3 quando são necessárias portas de 3/4".

A Série utiliza exclusivamente construção com diafragma, proporcionando alta sensibilidade a variações de pressão a jusante e rápida recuperação de pressão sob carga variável. A pressão máxima de entrada é de 300 psig (21 bar), com saída ajustável até 175 psig (12 bar) utilizando molas padrão, ou valores superiores com molas de ajuste opcionais.

A série oferece opções de configuração abrangentes: três faixas de ajuste que variam de 0 a 50 psig até 0 a 175 psig, fluxo reverso para aplicações de alívio de pressão a jusante, ajuste por botão ou alavanca em T e uma chave de travamento removível para evitar adulteração. As opções de manômetro variam de 0 a 200 psig (0 a 14 bar) como padrão, com portas de manômetro de 1/4 NPT na frente e na parte traseira para maior flexibilidade de instalação.

O corpo em zinco e a classificação de temperatura ambiente de 4 a 79 graus Celsius (40 a 175 graus Fahrenheit) tornam a série adequada para a mesma gama de ambientes industriais quentes que a Série MD3. A montagem em painel requer um furo de 52 mm (2-1/16 polegadas), compatível com os recortes de painel MD3 e MD4.

Principais características de engenharia

• Tamanhos de porta até 3/4" - Expande a gama de reguladores modulares para tamanhos de porta de 3/4", preenchendo a lacuna entre a Série MD3 (1/2" máx.) e a Série de Alta Capacidade (3/4" mín.).
• Construção com diafragma - Proporciona alta sensibilidade e resposta rápida à pressão sob carga variável a jusante, com configurações de pressão estáveis em uma ampla gama de condições de fluxo.
• Vazão máxima de 155 scfm (4390 l/min) - Maior capacidade de vazão entre os reguladores de pressão modulares da linha ROSS FRL, compatível com atuadores de grande porte e circuitos com múltiplos atuadores.
• Pressão máxima de entrada de 300 psig (21 bar) - Classificado para sistemas de alimentação de alta pressão, com molas opcionais que permitem pressão de saída de até 175 psig (12 bar) para aplicações exigentes.
• Opção de fluxo reverso - Disponível para pistolas de solda e aplicações de alívio de pressão a jusante, proporcionando pressão direta regulada e capacidade de exaustão rápida em um único corpo.
• Montagem modular - Conecta-se diretamente aos filtros e lubrificadores da Série FRL de tamanho normal sem conexões adicionais, formando conjuntos compactos e integrados de preparação de ar.
• Ajuste por botão e alavanca em T - Botão padrão para a maioria das aplicações; Alavanca em T para maior torque de ajuste, operação com luvas e alterações do ponto de ajuste com alta força da mola.
• Chave de bloqueio removível - Impede alterações não autorizadas dos pontos de ajuste após o comissionamento. A chave pode ser reinstalada quando for necessário algum ajuste.
• Ampla faixa de temperatura - Classificado para temperaturas ambientes de 40 a 175 graus Fahrenheit (4 a 79 graus Celsius), adequado para ambientes industriais mais quentes do que as séries Bantam e Miniatura.

Especificações técnicas

Especificações gerais

Certificações e Conformidade

Aplicações e setores típicos

Soldagem e fabricação de metal

• Circuitos de soldagem por resistência de alta força que requerem portas de 3/4" para garantir fluxo de ar adequado e manter a força do eletrodo durante sequências de soldagem prolongadas.
• Circuitos pneumáticos para células de soldagem robótica MIG e TIG, onde conjuntos modulares Full-Size fornecem preparação de ar centralizada com suprimento de 3/4".
• Circuitos pneumáticos de fixação e grampos de grande diâmetro em fabricação pesada, onde uma alimentação regulada de 3/4" suporta a fixação de peças com alta força.
• Circuitos de fluxo reverso para pistolas de solda, utilizando a opção de fluxo reverso em série para fornecer tanto a regulação da pressão de soldagem quanto a exaustão rápida entre soldas em portas de 3/4".

Montagem Automotiva

• Estações principais de preparação de ar para oficinas de funilaria e pintura, utilizando conjuntos modulares de filtro-regulador-lubrificador de tamanho normal para alimentar múltiplos circuitos a jusante a partir de uma única fonte regulada de 3/4".
• Tubos de alimentação pneumática para linhas de montagem que requerem ar comprimido regulado de 3/4" a uma pressão de 100 a 175 psig para ferramentas de montagem de alto torque.
• Circuitos pneumáticos de linha de transferência que fornecem múltiplas operações simultâneas de atuadores com as altas taxas de fluxo possibilitadas por portas de 3/4".
• Alimentação de atuadores para cabines de pintura, utilizando a classificação de temperatura ambiente elevada da Série Full-Size em ambientes de cura de tinta aquecidos.

Pneumática Industrial

• Circuitos de alimentação para cilindros de grande diâmetro, onde a capacidade de fluxo de 155 scfm evita a queda de pressão durante o ciclo rápido do atuador.
• Fornecimento para prensa pneumática e máquina de conformação onde o ar regulado de 3/4" em pressões mais altas mantém uma força de prensagem consistente.
• Centros de usinagem com múltiplos atuadores, utilizando conjuntos modulares Full-Size para preparação centralizada de ar em cada estação de usinagem.
• Circuitos pneumáticos de alta pressão que requerem pressão de saída regulada de 125 a 175 psig, utilizando a opção de mola apropriada.

Indústrias de petróleo e gás e de processos

• Fornecimento de ar comprimido para instrumentação em painéis pneumáticos de plantas de processo que requerem ar regulado de 3/4" em pressões elevadas para posicionadores de válvulas pneumáticas.
• Reguladores de alimentação de atuadores em ambientes de plantas de processo onde a classificação de temperatura ambiente de 175 graus Fahrenheit (79 graus Celsius) acomoda o calor dos equipamentos de processo.
• Conjuntos modulares FRL em pontos remotos de fornecimento de ar comprimido para instrumentos, combinando filtro e regulador de tamanho normal em um único conjunto.

Configuração de pedidos e números de modelo

Produtos e acessórios relacionados

• Reguladores de pressão da série MD3 - Reguladores de diafragma modulares, com portas de 1/4" a 1/2", vazão de até 120 scfm e pressão de saída de até 200 psig. https://www.rosscontrols.com/en/series/115-md3-series
• Reguladores de pressão da série MD4 - Reguladores de diafragma modulares, com portas de 3/8" a 3/4", vazão de até 220 scfm, o regulador modular de maior vazão. https://www.rosscontrols.com/en/series/117-md4-series
• Reguladores de pressão da Série 118 de Alta Capacidade - Reguladores de pistão em linha para aplicações de alto fluxo com portas de 3/4" a 1-1/2", vazão de até 800 scfm. https://www.rosscontrols.com/en/series/118-high-capacity-series
• Filtros ROSS FRL Série Full-Size - Filtros da Série Full-Size para montagem modular com reguladores da Série Full-Size. https://www.rosscontrols.com/en/categories/36-air-preparation-frls

Perguntas frequentes (FAQ)

P: Quais tamanhos de porta estão disponíveis para a Série Full-Size?

A: A Série Full-Size está disponível nos tamanhos de porta de 1/4", 3/8", 1/2" e 3/4", tanto com rosca NPTF quanto com rosca G (BSPP).

P: Qual é a capacidade máxima de vazão?

A: A Série Full-Size tem uma capacidade de fluxo máxima de 155 scfm (4390 l/min), a maior taxa de fluxo de qualquer regulador modular na linha ROSS FRL.

P: Qual a diferença entre a Série Full-Size e a Série MD3?

A: A Série Full-Size adiciona portas de 3/4" não disponíveis na Série MD3 e possui uma vazão máxima maior (155 vs. 120 scfm). A Série MD3 tem uma faixa de pressão máxima de saída maior (200 vs. 175 psig) e um número de modelo configurável com mais opções de manômetro e ajuste. Selecione a Série Full-Size quando forem necessárias portas de 3/4"; selecione a Série MD3 quando a prioridade for uma pressão de saída maior ou um número de modelo configurável.

P: Qual é a pressão máxima de entrada?

A: A pressão máxima de entrada é de 300 psig (21 bar).

P: Quais são as pressões de saída que a Série Full-Size consegue regular?

A: Os modelos padrão regulam até 175 psig (12 bar) com a mola de 0 a 175 psig. Molas de ajuste opcionais estão disponíveis para outras faixas. Três faixas padrão são oferecidas: 0 a 50 psig, 0 a 125 psig e 0 a 175 psig.

P: A série tem alívio automático?

R: Sim. A Série Full-Size possui alívio automático de pressão como padrão, liberando automaticamente o excesso de pressão a jusante quando o ponto de ajuste é reduzido. Configurações sem alívio de pressão estão disponíveis mediante consulta à ROSS Controls.

P: O que é a opção de fluxo reverso?

A: Os modelos de fluxo reverso fornecem pressão regulada na direção direta e exaustão rápida na direção inversa, projetados para circuitos de pistolas de solda que exigem liberação rápida de pressão entre soldagens. Disponíveis com ajuste por botão ou alavanca em T, com faixa de pressão de 0 a 125 psig.

P: Quais são os tipos de ajuste disponíveis?

A: Estão disponíveis opções de ajuste por botão giratório e por alavanca em T. A alavanca em T proporciona maior torque de ajuste para pontos de fixação com alta força da mola e permite operação mesmo com luvas.

P: O modelo Full-Size inclui um manômetro?

R: Sim. Um manômetro com escala de 0 a 200 psig (0 a 14 bar) está incluído em cada regulador, com conexões de 1/4 NPT para o manômetro na parte frontal e traseira.

P: Qual furo de montagem do painel é necessário?

A: A Série Full-Size requer um furo de montagem no painel de 2-1/16 polegadas (52 mm), o mesmo que as Séries MD3 e MD4.

P: De que material é utilizado o corpo da peça?

A: O corpo é de zinco. A cúpula é de nylon ou alumínio, com mola opcional de 0 a 175 psig. O botão é de acetal. As vedações são de nitrilo.

P: Existem modelos com rosca G (BSPP) disponíveis?

R: Sim. Os modelos com rosca G estão disponíveis prefixando o número do modelo com 'C' (por exemplo, C5211B5027 para um regulador com rosca G de 3/4" de 0 a 125 psig).

P: Qual é a faixa de temperatura ambiente?

A: A Série Full-Size é classificada para temperaturas de 40 a 175 graus Fahrenheit (4 a 79 graus Celsius), sendo adequada para ambientes industriais mais quentes.

P: Posso misturar componentes modulares das séries Full-Size e MD3?

A: Os componentes das séries Full-Size e MD3 compartilham o mesmo furo de montagem no painel de 52 mm (2-1/16 polegadas), mas possuem dimensões de interface modular diferentes. Consulte a ROSS Controls para confirmar a compatibilidade antes de misturar componentes de diferentes séries em uma montagem modular.

Diretrizes de Instalação e Manutenção

• Instale a Série Full-Size com a porta de entrada conectada ao lado da alimentação e a saída conectada ao circuito a jusante. Não inverta o fluxo em um modelo padrão (sem fluxo reverso).
• Para montagens modulares, alinhe corretamente todas as conexões de interface da Série Full-Size antes de pressurizar. Faces modulares desalinhadas podem causar vazamentos e contaminação cruzada entre as portas.
• Aplique selante de rosca somente nas conexões macho. Evite aplicar selante nas duas primeiras roscas para prevenir a contaminação dos componentes internos da válvula.
• Para a remoção da cúpula, deixe um espaço de pelo menos 16 mm (0,63 polegadas) acima do topo da cúpula. Para a remoção da tampa, deixe um espaço de pelo menos 13 mm (0,5 polegadas) abaixo da tampa.
• Ajuste a pressão de saída sem carga a jusante girando o botão de ajuste ou a alça em T no sentido horário para aumentar e no sentido anti-horário para diminuir a pressão.
• Monitore o manômetro durante o ajuste para confirmar se a pressão de saída atingiu o ponto de ajuste desejado antes de travar.
• Remova ou fixe a chave de bloqueio após a confirmação da configuração final.
• Para modelos de fluxo reverso, teste tanto a regulação da pressão direta quanto o escape reverso antes de colocar a máquina em funcionamento.
• Não exceda a pressão de entrada de 300 psig (21 bar).
• Para montagem em painel, utilize um furo de 2-1/16 polegadas (52 mm) e certifique-se de que o medidor seja acessível a partir da posição de manutenção.
• Inspecione todas as conexões quanto a vazamentos após a pressurização inicial, utilizando um método apropriado de detecção de vazamentos.
• Assegure-se de que a filtragem a montante proteja o regulador da contaminação por partículas. As vedações de nitrilo e a sede da válvula de latão são sensíveis a danos causados por partículas sólidas.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

O suporte técnico está disponível através da ROSS Controls USA em (800) 438-7677 ou visitando rosscontrols.com.

Para obter informações sobre configuração do produto, desenhos dimensionais, documentação de montagem modular e downloads de catálogos, visite a página do produto da Série Full-Size da ROSS Controls em rosscontrols.com ou entre em contato diretamente com a ROSS Controls.

Baixe o catálogo: https://www.rosscontrols.com/en/series/116-full-size-series
