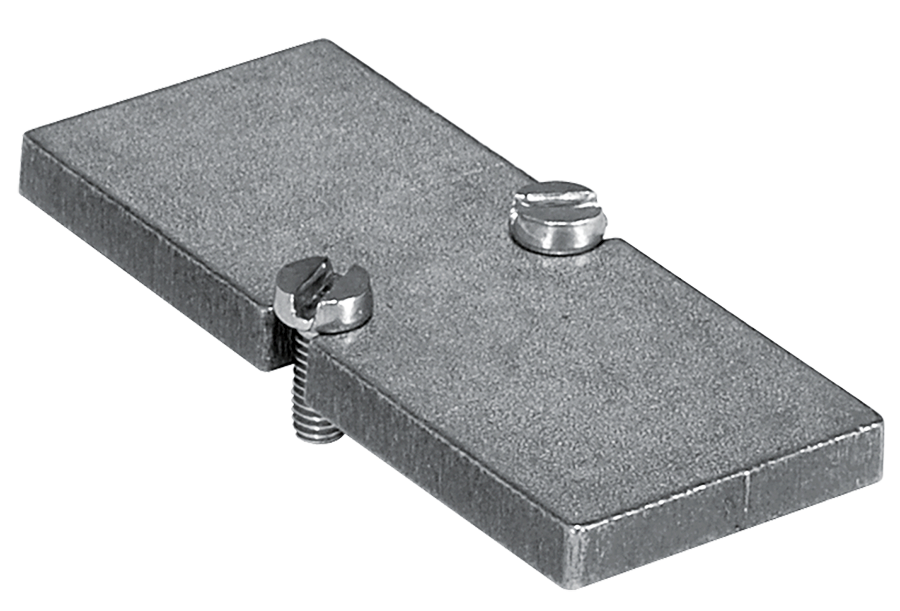

Kit de vedação do coletor Para válvulas das séries ISO 15407, ISO 5599 e 95

Visão geral do produto

O Kit de Vedação de Coletor da ROSS Controls fornece placas de vedação, juntas e parafusos de montagem projetados para selar posições de válvulas não utilizadas em conjuntos de coletores de válvulas com montagem em base das séries ISO 15407, ISO 5599 e 95. Quando um coletor é especificado com mais estações do que válvulas instaladas no comissionamento do sistema, os kits de vedação ocupam as posições vazias para evitar a perda de ar pelas aberturas das estações não seladas e para manter a integridade da galeria de suprimento do coletor.

Os kits de vedação para manifolds são uma ferramenta essencial de planejamento antecipado para fabricantes de máquinas e projetistas de sistemas. Ao especificar um manifold com estações adicionais na fase inicial de projeto e instalar os kits de vedação nas posições não preenchidas, os engenheiros mantêm a possibilidade de adicionar estações de válvulas em atualizações posteriores da máquina sem precisar substituir o corpo do manifold. Isso elimina o custo e o tempo de inatividade da substituição do manifold quando os requisitos de produção mudam.

Disponível para as séries ISO 5599-2 W65 (tamanhos 1, 2 e 3), ISO 5599-1 W60/W64 (tamanhos 1, 2 e 3), ISO 15407-1 e ISO 15407-2 W66 (tamanhos 00 e 0), série SAE (tamanhos 125, 250 e 500) e série 95, a família de kits de vedação oferece cobertura completa para toda a linha de válvulas de montagem em base da ROSS. Cada kit é um conjunto completo: placa de vedação, junta de vedação do manifold e parafusos de montagem apropriados.

Para especialistas em compras e engenheiros de projeto que gerenciam o ciclo de vida de sistemas pneumáticos, os kits de vedação de manifolds representam um investimento de baixo custo que preserva a capacidade de expansão do manifold e evita a necessidade de substituição dispendiosa do mesmo quando as linhas de produção evoluem.

Principais características de engenharia

• Vedação de Estações de Coletor Não Utilizadas - O conjunto de placa cega e junta veda a superfície superior e todas as aberturas de uma estação de coletor não utilizada, impedindo que o ar de suprimento escape da galeria do coletor e mantendo a pressão do sistema sem vazamentos em posições vazias.
• Kit completo fornecido - Cada kit de vedação inclui a placa de vedação, a junta apropriada para a superfície do coletor e os parafusos de montagem necessários, portanto, não é preciso adquirir peças adicionais para a instalação.
• Planejamento de Expansão do Coletor - Preencher as posições reservadas das estações com kits de vedação na montagem inicial permite a adição futura de válvulas sem a necessidade de substituição do coletor. Uma máquina pode ser atualizada de duas para quatro estações de válvulas, por exemplo, removendo os kits de vedação e instalando as válvulas com suas respectivas bases.
• Cobertura completa de normas ISO e SAE - Kits de vedação disponíveis para as plataformas de manifold ISO 5599-2 W65, ISO 5599-1 W60/W64, ISO 15407-1/2 W66, SAE e Série 95 garantem compatibilidade em todo o sistema com todas as famílias de válvulas de montagem em base da ROSS.
• Baixo custo por estação - Com preços de tabela que variam de US$ 3,50 a US$ 56,50 por kit, dependendo do tamanho ISO, os kits de vedação de manifold representam um custo adicional mínimo que evita a substituição dispendiosa do manifold posteriormente no ciclo de vida da máquina.
• Interface de montagem padrão - As placas de montagem em branco correspondem à área de contato e ao padrão de furos de montagem do tamanho de válvula correspondente, mantendo a integridade estrutural e a aparência consistente do conjunto do manifold.

Especificações técnicas

Especificações gerais

Certificações e Conformidade

Aplicações e setores típicos

Oficina de montagem e funilaria automotiva

• Pré-especificação de manifolds multiestação em dispositivos de montagem de carrocerias automotivas com kits de vedação instalados em posições reservadas para atender aos requisitos de mudança de modelo futuro sem a necessidade de substituição do manifold.
• Manutenção da integridade da pressão nos manifolds de controle de robôs de soldagem durante períodos de reconfiguração da máquina, quando estações de válvulas selecionadas são removidas para troca de ferramentas e novas válvulas ainda não estão disponíveis.
• A instalação de kits de vedação em posições sobressalentes nos manifolds de controle pneumático da linha de transferência faz parte da prática padronizada de peças sobressalentes e manutenção, permitindo a rápida adição de válvulas durante as atividades de aumento da produção.

Máquinas de embalagem e processamento de alimentos

• Especificar manifolds de máquinas de embalagem com estações de expansão para acomodar a futura ampliação de formatos, instalando kits de vedação em posições vazias para manter a pressão do sistema e os padrões de limpeza durante a produção inicial.
• Proteção de aberturas de estações de distribuição não utilizadas em ambientes de embalagem higiênicos contra contaminação, poeira e entrada de líquidos, utilizando placas de vedação completas e kits de juntas.
• Possibilitar práticas de construção de máquinas modulares, onde os conjuntos de manifolds são padronizados em múltiplas variantes de máquinas, com kits de preenchimento substituindo as posições não necessárias para uma configuração específica da máquina.

Máquinas-ferramenta e indústria em geral

• Abastecimento de estações reservadas em conjuntos de manifolds padrão para famílias de máquinas-ferramenta que compartilham uma plataforma de manifold comum, mas utilizam números diferentes de eixos pneumáticos dependendo da configuração da máquina.
• Proteção das superfícies das juntas do coletor contra danos mecânicos durante a instalação, transporte e armazenamento da máquina, instalando kits de vedação em todas as posições abertas até que a instalação da válvula esteja concluída.
• Manutenção da pressão do sistema em manifolds parcialmente preenchidos durante as fases de comissionamento, quando nem todos os circuitos pneumáticos estão conectados ou ativados.

Fabricação de semicondutores e eletrônicos

• Tampas cegas compatíveis com salas limpas para manifolds da série W66 ISO 15407 em equipamentos de processamento de semicondutores, que impedem a entrada de partículas em aberturas de portas de manifolds não utilizadas durante a qualificação de equipamentos e o desenvolvimento de processos.
• Posições de expansão do manifold para equipamentos de teste automatizados, onde estações de válvulas adicionais podem ser necessárias para suportar futuros tipos de dispositivos ou configurações de teste.

Ciências Farmacêuticas e da Vida

• Kits de vedação de manifolds compatíveis com áreas estéreis para manifolds ISO 5599 em equipamentos de processamento farmacêutico, mantendo a facilidade de limpeza e a integridade contra vazamentos das posições não utilizadas do manifold durante as atividades de validação em conformidade com as BPF (Boas Práticas de Fabricação).
• Capacidade de expansão reservada para manifolds modulares de linhas automatizadas de enchimento e embalagem em ambientes farmacêuticos, onde o aumento da escala de produção pode exigir estações de válvulas adicionais após a validação inicial.

Construção de máquinas OEM

• Estoque padrão de kits de vedação de manifolds para fabricantes de máquinas OEM que produzem múltiplas configurações de máquinas a partir de uma plataforma de manifold comum, permitindo a configuração sob encomenda de estações de válvulas, mantendo um único SKU de manifold.
• Facilitação da modernização de máquinas para serviços de base instalada, permitindo que técnicos de campo expandam conjuntos de manifold existentes removendo kits de vedação e instalando novas estações de válvulas sem a necessidade de substituir o hardware do manifold.

Configuração de pedidos e números de modelo

Os kits de vedação de manifold são encomendados selecionando o número do kit correspondente à série de válvulas aplicável, ao tamanho ISO e à norma do manifold. Cada kit é um conjunto completo.

Para a série ISO 5599-2 W65: Tamanho 1 = 1375N77 ou 1381N77; Tamanho 2 = 1377N77 ou 1382N77; Tamanho 3 = 1379N77 ou 1380N77.

Para a série ISO 5599-1 W60/W64: Tamanho 1 = 546H77; Tamanho 2 = 694K77; Tamanho 3 = 537H77.

Para a série ISO 15407-1 W66: Tamanho 00 = RDX02BLK; Tamanho 0 = RDX01BLK.

Para a série ISO 15407-2 W66: Tamanho 00 = RPS5634P; Tamanho 0 = RPS5534P.

Para a série SAE: Tamanho 125 = 820K77; Tamanho 250 = 821K77; Tamanho 500 = 822K77.

Cada kit inclui placa cega para a estação, junta e parafusos de montagem. Não são necessários componentes adicionais para a instalação.

Contate a ROSS Controls em (800) 438-7677 para seleção do kit de vedação da Série 95 e para confirmar a compatibilidade com números de modelo de manifold específicos.

Produtos e acessórios relacionados

• Válvulas da Série W65 ISO 5599-2 - Válvulas de carretel e manga com montagem em base ISO 5599-2 para as quais foram projetados os kits de vedação 1375N77, 1377N77 e 1379N77. https://www.rosscontrols.com/en/series/243-iso-5599-2-w65-series
• Válvulas ISO 5599-1 das séries W60 e W64 - Válvulas de montagem em base ISO 5599-1 para as quais se aplicam os kits de vedação 546H77, 694K77 e 537H77. https://www.rosscontrols.com/en/series
• Válvulas da Série W66 ISO 15407 - Válvulas da Série W66 ISO 15407-1 e ISO 15407-2 às quais se aplicam os modelos RDX02BLK, RDX01BLK, RPS5634P e RPS5534P. https://www.rosscontrols.com/en/series
• Série 99 - Módulos Interpostos : Controles de fluxo, placas de pressão independentes e módulos de exaustão para estações de distribuição individuais. https://www.rosscontrols.com/en/series/99-interposed-modules
• Disco de Bloqueio Série 101 - Discos de bloqueio para isolar as portas de alimentação, exaustão e piloto entre estações de manifold. https://www.rosscontrols.com/en/series/101-blocking-disc
• Placa de Transição de Tamanho Base Série 102 - Placas de transição para conectar válvulas ISO de diferentes tamanhos no mesmo conjunto de manifold. https://www.rosscontrols.com/en/series/102-base-size-transition-plate

Perguntas frequentes (FAQ)

P: Por que preciso de um kit de vedação de manifold em vez de simplesmente deixar uma estação aberta?

A: Uma estação de distribuição aberta expõe as aberturas das portas da galeria de suprimento e a superfície de montagem das válvulas à atmosfera. Sem uma junta e uma placa de vedação, o ar comprimido escapará livremente pelas portas de suprimento abertas, causando perda de ar, redução da pressão do sistema e aumento da carga do compressor. Detritos e contaminantes também podem entrar no coletor através das estações abertas, levando à contaminação das válvulas e falha prematura. Um kit de vedação mantém a integridade da pressão e a limpeza de todo o conjunto do coletor.

P: Posso atualizar de uma posição de kit de bloqueio para uma estação de válvula ativa posteriormente?

R: Sim. Essa é a principal finalidade dos kits de vedação do coletor. Quando estiver pronto para adicionar uma estação de válvula, remova a placa de vedação e a junta, instale a sub-base da válvula ou a válvula com a junta na posição da estação, utilizando os mesmos furos de montagem, e conecte os cabos de alimentação, escape e a fiação elétrica. Não é necessário substituir o coletor.

P: O que está incluído em cada kit de cobertura?

A: Cada kit de vedação de manifold inclui três componentes: a placa de vedação (uma placa de metal sólida que corresponde ao formato da estação da válvula), a junta de vedação da superfície do manifold apropriada e os parafusos de montagem corretos para a plataforma de válvula aplicável. Não é necessário adquirir peças adicionais separadamente.

P: Existem kits de vedação diferentes para manifolds ISO 5599-1 e ISO 5599-2 do mesmo tamanho ISO?

R: Sim. Os manifolds ISO 5599-1 (séries W60/W64) e ISO 5599-2 (série W65) possuem interfaces de montagem e padrões de portas diferentes, apesar de compartilharem a mesma designação de tamanho ISO. Os kits de vedação não são intercambiáveis entre as plataformas 5599-1 e 5599-2. Sempre confirme a norma (5599-1 ou 5599-2) e a série da válvula ao selecionar um kit de vedação.

P: Quais são os preços dos kits de vedação de coletores de admissão?

R: Com base nos preços das variantes listadas, os kits de vedação de manifold variam de aproximadamente US$ 3,50 (modelo 1806H77) a US$ 56,50 (modelos 1381N77 e 1382N77). Os kits com preços mais baixos geralmente são de tamanhos ISO menores ou configurações mais simples. Entre em contato com a ROSS Controls pelo telefone (800) 438-7677 para obter os preços atuais completos de todos os modelos disponíveis.

P: Os kits de vedação podem ser usados em conjuntos de coletores SAE?

R: Sim. Kits de vedação para manifolds SAE estão disponíveis para os tamanhos SAE 125 (820K77), 250 (821K77) e 500 (822K77). Esses kits são projetados para a interface de montagem do manifold de válvulas da série SAE 80/84 e não devem ser trocados por kits de plataforma ISO ou ANSI.

P: Como posso verificar se a instalação de um kit de vedação está livre de vazamentos?

A: Após apertar os parafusos de fixação com o torque especificado em padrão cruzado, restabeleça gradualmente a pressão do sistema com o coletor energizado e use água com sabão ou um spray detector de vazamentos em todas as interfaces ao redor do perímetro da placa cega. Bolhas indicam um vazamento, o que normalmente significa que a junta está desalinhada ou que o torque da placa cega é insuficiente. Reaperte ou reposicione a junta e teste novamente.

P: Os kits de vedação exigem uma junta especial ou qualquer junta plana serve?

A: Utilize sempre a junta incluída no kit de vedação ROSS específico para a plataforma e o tamanho da válvula. Juntas planas de terceiros podem não se encaixar corretamente no padrão de portas do coletor, podem ser feitas de materiais incompatíveis ou podem ter espessura incorreta, causando vazamentos ou incompatibilidade com a plataforma. O uso de juntas que não sejam da ROSS também pode invalidar a garantia do coletor de válvulas.

P: A placa de estação em branco para a norma ISO 5599-1 é feita de um material específico?

A: De acordo com os dados do catálogo da ROSS, a placa de estação em branco ISO 5599-1 é uma placa de metal com 8 mm (0,32 polegadas) de espessura. A liga metálica específica não é divulgada explicitamente; entre em contato com a ROSS Controls para obter informações sobre os requisitos de certificação de materiais para aplicações em ambientes corrosivos.

P: É possível encomendar kits de vedação como peças de reposição para manifolds instalados?

R: Sim. Os kits de vedação estão disponíveis como peças de reposição individuais na ROSS Controls e em distribuidores autorizados. É uma boa prática manter um kit de vedação por tamanho de manifold para vedar novamente as posições das estações após a remoção das válvulas para manutenção ou reparo, mantendo a integridade da pressão do manifold enquanto as válvulas de reposição são obtidas.

Diretrizes de Instalação e Manutenção

• Antes da instalação, bloqueie e etiquete todas as fontes de energia e reduza a zero toda a pressão pneumática a jusante, conforme OSHA 1910.147.
• Limpe cuidadosamente a superfície de montagem do coletor para remover quaisquer detritos, óleos de usinagem ou resíduos de composto de vedação antes de instalar a junta.
• Posicione a junta na superfície do coletor, certificando-se de que todas as aberturas das portas estejam cobertas e que a junta esteja corretamente alinhada com os furos de montagem.
• Coloque a placa cega sobre a junta e insira os parafusos de montagem. Aperte os parafusos em padrão cruzado, respeitando o torque especificado nas instruções de instalação da série de válvulas aplicável.
• Não aperte demais os parafusos de fixação, pois isso pode deformar a junta e causar vazamentos ou danos à superfície do coletor.
• Após a instalação, reintroduza gradualmente a pressão do sistema e verifique se não há vazamentos nas interfaces da estação do kit de vedação usando água com sabão ou um método equivalente de detecção de vazamentos.
• Ao remover um kit de vedação para instalar uma válvula, inspecione a sede da junta quanto a danos antes de instalar a junta da sub-base da válvula.
• Armazene os kits de vedação não utilizados em local seco, longe do contato com lubrificantes ou solventes que possam degradar o material da junta.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

O suporte técnico global está disponível através dos escritórios da ROSS nos EUA, Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Entre em contato com o Serviço de Atendimento ao Cliente da ROSS Controls USA pelo telefone 1-800-GET-ROSS ou com o Serviço Técnico pelo telefone 1-888-TEK-ROSS.

Para verificar a compatibilidade do kit com números de modelo de coletor específicos e preços atuais, visite rosscontrols.com ou entre em contato com a ROSS Controls pelo telefone (800) 438-7677.
