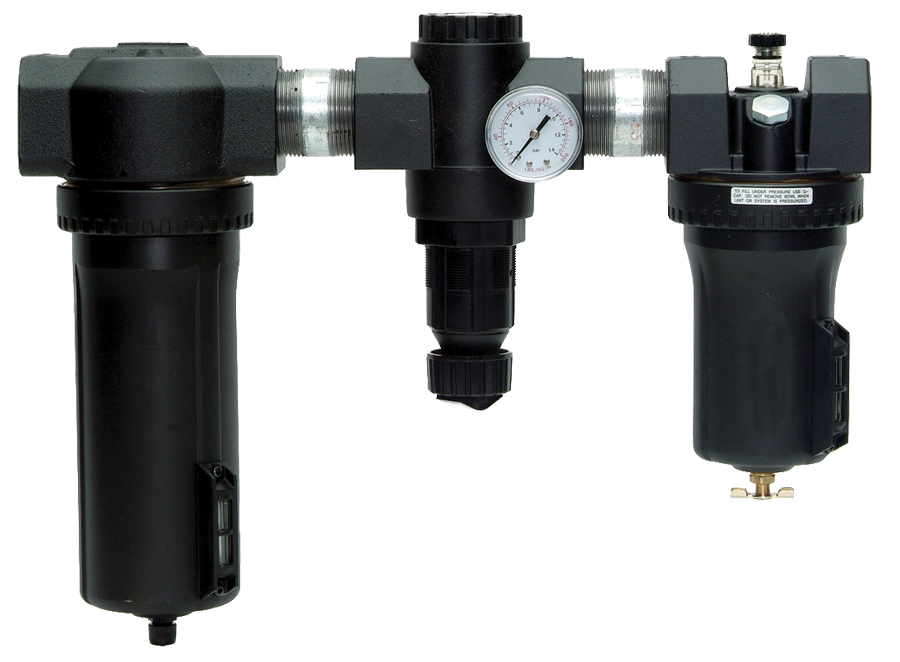

Alta capacidade Tamanhos de porta 3/4" a 1-1/2"; Fluxo para 495 scfm (14018 l/min)

Visão geral do produto

A Série de Alta Capacidade da ROSS Controls é uma linha de produtos combinados de Filtro, Regulador e Lubrificador (FRL) para aplicações industriais pesadas, destinada a sistemas de ar comprimido com portas de 3/4" a 1-1/2". A Série de Alta Capacidade oferece filtragem, regulação de pressão e lubrificação combinadas, com capacidade de vazão máxima de até 495 scfm (14.018 l/min), tornando-a a escolha ideal para sistemas de preparação de ar comprimido em grandes instalações industriais, estações de suprimento de ar para máquinas de grande porte e instalações centralizadas de FRL que atendem a sistemas de ar comprimido de alta demanda.

Os componentes da Série FRL de Alta Capacidade são oferecidos individualmente como filtro, regulador e lubrificador, e são projetados para montagem em linha, formando uma estação completa de preparação de ar de alto fluxo. Os componentes individuais também podem ser instalados como unidades independentes, quando apenas uma única função de tratamento de ar for necessária, com o tamanho de porta e a vazão especificados.

O componente de filtragem está disponível com copos de plástico de policarbonato de alta resistência com proteção contra estilhaçamento em aço ou copos de metal com visor de nylon transparente. A Série de Alta Capacidade amplia as opções de drenagem para incluir drenagem automática interna, drenagem manual, drenagem automática externa e drenagem eletrônica, proporcionando a gama mais completa de gerenciamento de condensado na linha de produtos FRL da ROSS Controls. O regulador tipo pistão oferece uma regulação robusta de alta pressão com função de alívio automático ou sem alívio.

O lubrificador está disponível nos modelos com alimentação por pavio e com inspeção visual, oferecendo aos engenheiros a opção entre um sistema interno de lubrificação à prova de adulteração (alimentação por pavio) e uma injeção de óleo ajustável e visível (inspeção visual), de acordo com os requisitos de monitoramento da aplicação. A Série de Alta Capacidade é a escolha ideal para cabeçotes de preparação de ar em plantas industriais, tratamento de ar em sistemas de compressores industriais, grandes prensas pneumáticas e máquinas industriais pesadas com conexões de alimentação de 3/4" a 1-1/2".

Principais características de engenharia

• Vazão de alta capacidade de até 495 scfm em porta de 1-1/2" - Fornece até 495 scfm (14018 l/min), tornando a Série de Alta Capacidade a seleção FRL apropriada para circuitos com portas de 3/4" a 1-1/2" e estações de preparação de ar em nível industrial, onde a demanda de vazão está além do alcance dos sistemas FRL modulares de médio porte.
• Ampla faixa de tamanhos de portas até 1-1/2" - Os tamanhos de porta de 3/4" a 1-1/2" atendem aos maiores circuitos de fornecimento de ar comprimido em instalações industriais e de manufatura pesada, incluindo coletores de ar principais e conexões de alimentação para grandes máquinas-ferramenta.
• Montagem em linha para tubulações de grande diâmetro - O design em linha permite que os componentes da Série FRL de Alta Capacidade sejam instalados diretamente em linhas de suprimento de ar comprimido de 3/4" a 1-1/2" sem a necessidade de um suporte modular separado, com a própria tubulação de suprimento fornecendo o suporte mecânico.
• Tigela de policarbonato com proteção contra estilhaçamento ou tigela de metal com visor - Tigelas de policarbonato de alta resistência com proteção contra estilhaçamento em aço proporcionam monitoramento visual do nível de condensado com proteção mecânica; tigelas de metal com visor de nylon transparente oferecem construção totalmente metálica com acesso visual preservado para aplicações de alta pressão e alta temperatura.
• Quatro tipos de drenagem, incluindo drenagem automática externa : drenagem automática interna, drenagem manual, drenagem automática externa e opções de drenagem eletrônica oferecem uma gama completa de estratégias de gerenciamento de condensado. A drenagem automática externa expulsa o condensado através de uma conexão externa por tubulação, sendo adequada para aplicações onde a descarga por um dreno local é impraticável.
• Regulador tipo pistão para estabilidade de alto fluxo - O regulador tipo pistão proporciona uma regulação de pressão estável e robusta em altas taxas de fluxo, típicas de circuitos de alimentação de 3/4" a 1-1/2", mantendo a pressão de saída regulada sob as demandas de fluxo elevadas e variáveis de grandes sistemas pneumáticos industriais.
• Opções de lubrificação por pavio ou por visualização - O lubrificador por pavio proporciona uma distribuição interna de óleo resistente a adulterações através de um mecanismo de pavio absorvente; o lubrificador por visualização permite a confirmação visual da distribuição de óleo através de um tubo de inspeção para monitoramento da taxa de lubrificação pelo operador.
• Regulador com ou sem alívio automático - A função de alívio automático libera o excesso de pressão a jusante para a atmosfera quando o ponto de ajuste é reduzido; a opção sem alívio mantém a pressão a jusante para sistemas onde a liberação de pressão não é permitida.
• Disponibilidade de componentes individuais - Cada filtro, regulador e lubrificador está disponível como uma unidade individual para instalação independente ou montagem em estações FRL completas de alta capacidade.

Especificações técnicas

Especificações gerais

Certificações e Conformidade

Aplicações e setores típicos

Preparação da entrada de ar principal na planta

• Tratamento do coletor principal de distribuição de ar comprimido da fábrica, onde a estação FRL da Série de Alta Capacidade fornece filtragem de primeiro estágio, regulação de pressão e lubrificação para todo o sistema de ar comprimido da planta, a jusante da sala de compressores.
• Preparação de ar em grandes instalações industriais com conexões de ramificação de cabeçalho de 1" a 1-1/2", instalando estações FRL individuais da Série High-Capacity em cada ponto de suprimento de zona ou departamento para fornecer tratamento de ar direcionado a áreas de produção específicas.
• Pós-resfriador e separador da sala de compressores, filtragem a jusante e regulação de pressão onde é necessária alta capacidade de fluxo em conexões de alimentação de 1-1/2" na interface de distribuição de ar da planta.
• Sistemas de distribuição de ar para manutenção e serviços em instalações industriais, onde uma estação central de alta capacidade da Série FRL fornece ar filtrado, regulado e lubrificado para todas as saídas de ferramentas e equipamentos pneumáticos a jusante.

Maquinaria Industrial Pesada

• Circuitos pneumáticos para prensas hidráulicas de grande porte e prensas de conformação de metais com conexões de alimentação de 1" a 1-1/2" para amortecimento da matriz, controle de embreagem-freio, alimentação de material e sistemas pneumáticos de remoção de sucata que requerem ar filtrado e regulado de alto fluxo.
• Circuitos pneumáticos de prensas de forjamento industriais, martelos de forjamento e forjadoras de recalque com alto consumo de ar exigem proteção FRL da Série de Alta Capacidade na entrada principal de ar da máquina.
• Máquinas de indexação rotativa, máquinas de transferência e sistemas de montagem de indexação por disco com múltiplas atuações pneumáticas simultâneas, compartilhando uma alimentação principal de 1" a 1-1/2", que requerem a capacidade total de fluxo da Série de Alta Capacidade.
• Cabines industriais de jateamento de areia, equipamentos de jateamento com diversos meios e sistemas de limpeza por jateamento abrasivo com conexões de alimentação de 1" e 1-1/2", onde um filtro FRL da Série de Alta Capacidade filtra e regula o suprimento de ar de jateamento abrasivo de alto volume.

Fabricação de automóveis e transportes

• Estações principais de preparação de ar em fábricas de montagem automotiva, localizadas nas redes primárias de distribuição de ar comprimido que atendem às áreas de funilaria, pintura e montagem, com conexões de ramificação de suprimento de 1" a 1-1/2".
• Fabricação de caminhões pesados e veículos fora de estrada com grandes circuitos de atuadores pneumáticos para gabaritos de montagem de chassis, fixação de painéis de carroceria e dispositivos de montagem de powertrain, que exigem fornecimento de fluido refrigerante de alta vazão.
• A montagem de veículos ferroviários e a fabricação de equipamentos de transporte pesado com grandes circuitos de ferramentas pneumáticas e automação de montagem de alto fluxo exigem combinações da Série FRL de Alta Capacidade nas principais estações de abastecimento.
• Sistemas pneumáticos para pistas de teste e instalações de teste de veículos automotivos com grande consumo de ar, incluindo atuadores de simuladores de condução, equipamentos de teste de chassis e sistemas pneumáticos para bancadas de teste de motores.

Aço, metais e mineração

• Sistemas de ar comprimido para siderúrgicas e plantas de processamento de metais com conexões de alimentação de 1" e 1-1/2" para sistemas pneumáticos de laminadores, manuseio de sucata e preparação de ar para fundição contínua, que requerem tratamento da Série FRL de Alta Capacidade.
• Equipamentos de mineração e sistemas de distribuição de ar comprimido em minas, onde as estações FRL da Série High-Capacity com conexões de derivação de 1-1/2" fornecem ar filtrado, regulado e lubrificado para perfuratrizes pneumáticas de rocha, parafusadeiras e equipamentos de movimentação de materiais.
• Preparação de ar comprimido para fundição, destinada a máquinas de moldagem pneumática, sistemas de desmoldagem e equipamentos de jateamento com atuadores pneumáticos de grande porte que requerem fornecimento de ar comprimido de alta vazão em conexões de 1" a 1-1/2".
• Sistemas de ar comprimido para fundições de alumínio e refinarias de metais com circuitos pneumáticos de alto fluxo para manuseio de ânodos, operações de células e transporte de materiais que requerem proteção da Série FRL de Alta Capacidade.

Indústria de Madeira e Marcenaria

• Centros de usinagem CNC de grande formato e linhas de processamento de painéis na fabricação de produtos de madeira engenheirada e móveis com circuitos de suprimento de ar comprimido de 1" a 1-1/2" que exigem alta capacidade de vazão da Série FRL.
• Sistemas de ar comprimido para serrarias e instalações de processamento de madeira com equipamentos pneumáticos para viragem de toras, manuseio de toras e classificação, que requerem ar filtrado e regulado de alto fluxo proveniente de uma estação central FRL.
• Fabricação de painéis de partículas, MDF e OSB com sistemas pneumáticos de transporte, conformação e prensagem, utilizando circuitos de ar comprimido de alto fluxo com conexões de alimentação de 1" e 1-1/2".

Distribuição de ar comprimido e gestão de energia

• Sistemas industriais de distribuição de ar comprimido que implementam tratamento FRL em nível de zona, onde estações da Série de Alta Capacidade em coletores principais de 1-1/2" fornecem preparação centralizada de ar para zonas de produção inteiras.
• Aplicações de drenagem automática externa onde o condensado precisa ser canalizado para longe do local do FRL (Ponto de Referência de Fluxo) até um ponto de drenagem remoto, como instalações suspensas, compartimentos fechados ou locais onde a drenagem do piso não está disponível.
• Aplicações de alta pressão que exigem a classificação de 250 psig do copo metálico da Série de Alta Capacidade, como sistemas pneumáticos de processo que operam acima do limite de 150 psig dos sistemas FRL com copo de policarbonato.
• Programas de gestão de energia industrial com foco na eficiência de sistemas de ar comprimido, onde a instalação de drenos eletrônicos em filtros da Série de Alta Capacidade reduz o desperdício de ar em estações FRL de alto fluxo.

Configuração de pedidos e números de modelo

Os componentes da Série FRL de Alta Capacidade são encomendados individualmente como unidades de filtro, regulador ou lubrificador e instalados como conjuntos em linha. Especifique o tamanho da porta, o material do copo, o tipo de dreno, a função do regulador e o tipo de lubrificador (alimentação por pavio ou por visor). Entre em contato com a ROSS Controls pelo telefone (800) 438-7677 ou visite rosscontrols.com para obter informações completas sobre como fazer o pedido.

Tamanhos de porta disponíveis: 3/4", 1", 1-1/4" e 1-1/2" NPT.

Material do copo do filtro: policarbonato de alta resistência com proteção contra estilhaçamento em aço (pressão máxima de 150 psig) ou metal com visor de nylon transparente (pressão máxima de 250 psig).

Opções de drenagem: dreno automático interno, dreno manual, dreno automático externo ou dreno eletrônico. Selecione o dreno automático externo para instalações suspensas ou fechadas onde a descarga do dreno precisa ser direcionada para um local remoto.

Tipo de regulador: tipo pistão. Opção com alívio automático (padrão) ou sem alívio.

Tipo de lubrificador: por pavio ou por inspeção visual. Selecione a opção de inspeção visual para aplicações que exigem confirmação visual do fornecimento de óleo. Selecione a opção de pavio para um fornecimento de óleo interno à prova de adulteração.

Para obter a lista completa de números de peças, desenhos dimensionais e especificações de configuração, visite rosscontrols.com ou entre em contato com o departamento de vendas técnicas da ROSS Controls.

Acessórios

Ferragens de montagem e suportes para tubos

Suportes de montagem e acessórios de fixação para tubos da Série FRL de Alta Capacidade em instalações em linha de 3/4" a 1-1/2", onde é necessário suporte mecânico adicional além da conexão do tubo.

Kits de tubulação de drenagem automática externa

Kits de tubulação e conexões para direcionar a descarga do dreno automático externo para um ponto de drenagem remoto em unidades de filtro da Série de Alta Capacidade com conexões de dreno automático externo.

Controladores eletrônicos de drenagem

Controladores eletrônicos de drenagem baseados em temporizador e detecção de demanda para unidades de filtro da Série de Alta Capacidade com conexões eletrônicas de drenagem.

Elementos de filtro de substituição

Elementos filtrantes de reposição para as unidades de filtro da Série de Alta Capacidade, nas granulometrias de 5 e 40 mícrons, para todos os tamanhos de porta.

Manômetros

Manômetros de reposição e adicionais para unidades reguladoras da Série de Alta Capacidade, com tamanhos de mostrador adequados para aplicações com portas de 3/4" a 1-1/2".

Produtos e acessórios relacionados

• Combinação FRL Série MD4 - Combinação modular FRL de alto fluxo para portas de 3/8" a 3/4" com vazão de até 205 scfm (5806 l/min). https://www.rosscontrols.com/en/series/150-md4-series
• Filtro Série 71 de Alta Capacidade - Filtro individual de alta capacidade para portas de 3/4" a 2", vazão de até 1000 scfm (28320 l/min). https://www.rosscontrols.com/en/series/71-high-capacity-series
• Série 149 Full-Size FRL Combination - Combinação FRL de tamanho completo para portas de 1/4" a 3/4" com vazão de até 138 scfm (3906 l/min). https://www.rosscontrols.com/en/series/149-full-size-series
• Controles de Fluxo - Válvulas de controle de fluxo ROSS para regulação da velocidade de atuadores pneumáticos a jusante de conjuntos FRL. https://www.rosscontrols.com/en/series/261-flow-controls
• Válvulas de Bloqueio Série 27 - Válvulas de bloqueio ROSS LOX para isolamento seguro de energia em sistemas de ar comprimido, em conformidade com os requisitos de bloqueio/etiquetagem da OSHA. https://www.rosscontrols.com/en/series/1288-lockout-valves-27-series

Perguntas frequentes (FAQ)

P: Qual é a capacidade máxima de vazão da série FRL de alta capacidade?

A: A Série de Alta Capacidade oferece vazão máxima de 495 scfm (14018 l/min) em portas de 3/4" a 1-1/2".

P: Quais tamanhos de porta estão disponíveis?

A: A Série de Alta Capacidade está disponível nos tamanhos de porta NPT de 3/4", 1", 1-1/4" e 1-1/2".

P: Qual é a diferença entre lubrificadores de alimentação por pavio e lubrificadores de alimentação visual na Série de Alta Capacidade?

A: O lubrificador por pavio utiliza um pavio absorvente interno para fornecer óleo ao fluxo de ar comprimido. A taxa de fornecimento é ajustada internamente, proporcionando um mecanismo de fornecimento de óleo inviolável. O lubrificador por inspeção visual possui um tubo ou janela de inspeção externa através da qual as gotas de óleo que entram no fluxo de ar são visíveis, permitindo a observação direta e o ajuste da taxa de fornecimento durante a operação normal. Selecione a opção de inspeção visual quando for necessária a confirmação visual da lubrificação; selecione a opção por pavio para aplicações que exigem inviolabilidade.

P: O que é um dreno automático externo?

A: O dreno automático externo utiliza um mecanismo de flutuador dentro do copo do filtro para acionar uma válvula que expele o condensado através de uma saída externa canalizada, em vez de descarregá-lo diretamente abaixo do filtro. Isso permite que o condensado seja canalizado para um local de drenagem remoto, o que é essencial para instalações FRL suspensas, recintos fechados onde não há drenagem no piso ou aplicações em que o condensado precisa ser coletado para descarte, em vez de ser descarregado no local do filtro.

P: Qual é a pressão máxima de operação da Série de Alta Capacidade?

A: A pressão máxima de operação é de 150 psig (10 bar) para unidades com cuba de policarbonato e de 250 psig (17 bar) para unidades com cuba metálica. A classificação de 250 psig para cuba metálica é a mais alta da linha de produtos FRL da ROSS Controls.

P: Quando devo escolher a tigela de metal em vez da tigela de policarbonato?

A: Selecione a cuba metálica quando a pressão de operação exceder 150 psig (exigindo a cuba metálica com classificação de 250 psig), quando a temperatura ambiente exceder 125 graus F (cuba metálica com classificação de 150 graus F) ou quando o ambiente de instalação envolver risco significativo de impacto mecânico, respingos de produtos químicos ou condições agressivas em que a integridade da cuba de policarbonato possa estar em risco.

P: A Série de Alta Capacidade foi projetada para montagem modular ou em linha?

A: A Série de Alta Capacidade foi projetada para montagem em linha. Cada componente é instalado diretamente na linha de suprimento de ar comprimido utilizando as conexões de porta, com o tubo fornecendo o suporte mecânico principal. Isso difere da abordagem de montagem modular das séries de tamanho médio e grande.

P: Qual é a faixa de temperatura para a qual a Série de Alta Capacidade é classificada?

A: As cubas de policarbonato são classificadas para temperaturas de 4 a 52 graus Celsius (40 a 125 graus Fahrenheit). As cubas de metal são classificadas para temperaturas de 4 a 66 graus Celsius (40 a 150 graus Fahrenheit).

P: Que tipo de regulador a Série de Alta Capacidade utiliza?

A: A Série de Alta Capacidade utiliza um regulador tipo pistão. Os reguladores tipo pistão são ideais para aplicações de alto fluxo, onde um desempenho robusto de regulação mecânica e resistência a altas pressões diferenciais são prioridades. O alívio automático é padrão; a ausência de alívio está disponível como opcional.

P: Posso instalar apenas um filtro ou apenas um regulador da Série de Alta Capacidade?

R: Sim. Cada componente do filtro, regulador e lubrificador está disponível individualmente. Eles podem ser instalados como componentes independentes ou combinados em um conjunto FRL completo de três unidades.

P: Quais são os níveis de filtragem disponíveis para o filtro da Série de Alta Capacidade?

A: O filtro da Série de Alta Capacidade está disponível com elementos de remoção de partículas de 5 e 40 mícrons. Para aplicações que exigem a remoção de aerossóis de óleo, estão disponíveis elementos coalescentes. Consulte o catálogo da ROSS Controls ou entre em contato com a ROSS pelo telefone (800) 438-7677 para obter informações sobre os graus de filtração disponíveis para cada tamanho de porta.

P: Com que frequência o elemento filtrante da Série de Alta Capacidade deve ser substituído?

A: Substitua o elemento filtrante quando a pressão diferencial através do filtro atingir o limite de serviço especificado no catálogo da ROSS Controls ou nas instruções de instalação da Série de Alta Capacidade. Em ambientes com alta contaminação, inspecione com mais frequência. Instale um manômetro de pressão diferencial através do filtro para permitir a substituição do elemento com base nas condições.

P: Os desenhos do catálogo e os dados técnicos estão disponíveis?

A: Os números de peça do catálogo completo, desenhos dimensionais e dados técnicos da Série de Alta Capacidade estão disponíveis em rosscontrols.com. Entre em contato com a ROSS Controls pelo telefone (800) 438-7677 para configuração e suporte técnico.

Diretrizes de Instalação e Manutenção

• Instale os componentes da Série FRL de Alta Capacidade com os reservatórios voltados para baixo (vertical) para permitir que o condensado se acumule no dreno para sua correta expulsão.
• Utilize suportes de tubulação ou ferragens de montagem apropriadas para o conjunto FRL em portas de 1" ou maiores, onde o peso do componente e o diâmetro do tubo exigem suporte mecânico adicional além da conexão roscada.
• Instale os componentes na sequência correta: filtro (entrada) - regulador (meio) - lubrificador (saída).
• Verifique se a seta de direção do fluxo em cada unidade está alinhada com a direção do fluxo de ar comprimido antes de fazer as conexões das portas.
• Aplique selante de rosca de PTFE ou composto para roscas de tubos apropriado para uso com ar comprimido em todas as conexões NPT. Aperte com o torque especificado nas instruções de instalação da ROSS Controls.
• Para conexões de portas de 1" ou maiores, certifique-se de que a tubulação a montante esteja adequadamente suportada para evitar a imposição de cargas de flexão nos corpos dos componentes FRL.
• Pressurize o sistema gradualmente e inspecione todas as conexões das portas e vedações do recipiente quanto a vazamentos de ar com uma solução de detecção de vazamentos aprovada.
• Para instalações de drenagem automática externa, conecte a saída de drenagem a um sistema de drenagem ou coleta de condensado apropriado. A tubulação de drenagem deve permitir o escoamento livre, sem obstruções que impeçam a expulsão do condensado.
• Para instalações de drenagem eletrônica, configure o temporizador ou controlador de demanda de acordo com o volume de condensado da aplicação e as instruções de instalação do controlador de drenagem.
• Ajuste a pressão de saída regulada no regulador de pistão destravando o botão de ajuste, girando-o até a pressão desejada no manômetro e travando-o na posição definida.
• Selecione e instale o lubrificador apropriado (por pavio ou por visor) de acordo com os requisitos de monitoramento de lubrificação da aplicação. Encha o reservatório até o nível máximo com o óleo à base de petróleo recomendado (ISO 32 ou mais leve).
• Para lubrificadores com visor de nível, ajuste a válvula de agulha para a taxa de fornecimento desejada, observando o tubo de visualização. A taxa inicial típica é de aproximadamente uma gota por minuto para cada 5 a 10 pés cúbicos padrão por minuto (scfm) de consumo de ar a jusante.
• Substitua os elementos filtrantes no limite de pressão diferencial especificado ou no intervalo de manutenção programado. Desligue a pressão de entrada e despressurize o sistema antes de remover o copo para substituição do elemento.

Garantia e suporte global

A ROSS Controls oferece garantia de um ano para todos os seus produtos, cobrindo defeitos de material e fabricação a partir da data da compra.

Suporte técnico e assistência na configuração do produto estão disponíveis através da ROSS Controls em (800) 438-7677 ou rosscontrols.com.

O suporte global está disponível através dos escritórios da ROSS nos EUA (sede em Ferndale, Michigan), Canadá, Brasil, Alemanha, França, Reino Unido, Índia, China e Japão.

Para obter dados técnicos completos, desenhos dimensionais e informações sobre como encomendar a combinação FRL da Série de Alta Capacidade, visite rosscontrols.com ou entre em contato com o departamento de vendas técnicas da ROSS Controls.
